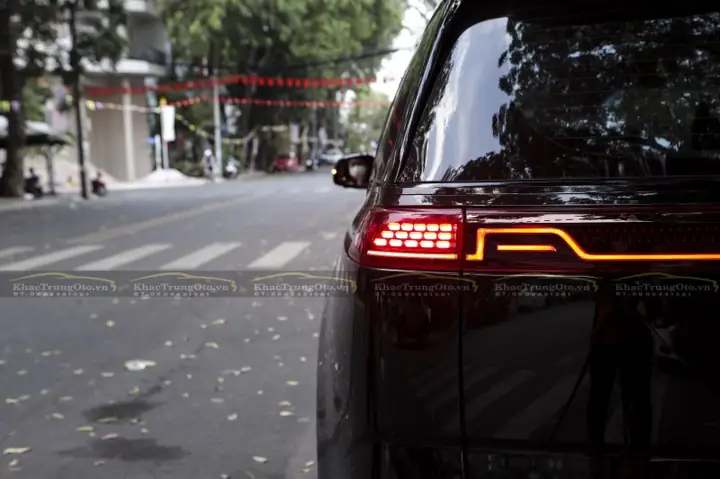

Mạch đèn phanh ô tô là một trong những hệ thống an toàn quan trọng nhất trên mọi loại xe. Khi người lái nhấn bàn phanh, tín hiệu điện sẽ được truyền qua mạch để các bóng đèn phanh sáng lên, cảnh báo cho các phương tiện phía sau biết rằng xe đang giảm tốc. Bài viết dưới đây sẽ giải thích chi tiết về cấu tạo, nguyên lý hoạt động, các loại mạch thường gặp, cùng những hướng dẫn bảo dưỡng giúp duy trì hiệu suất tối ưu và kéo dài tuổi thọ cho hệ thống phanh của bạn.
Có thể bạn quan tâm: Mạch Đèn Ngủ Cảm Biến Ánh Sáng: Cách Hoạt Động, Lợi Ích Và Cách Lắp Đặt An Toàn
Tóm tắt nhanh quy trình kiểm tra và bảo dưỡng mạch đèn phánh ô tô
- Kiểm tra nguồn điện – Đo điện áp tại nguồn 12 V và tại đầu nối bóng đèn.
- Kiểm tra công tắc phanh – Đảm bảo công tắc hoạt động đúng khi nhấn bàn phanh.
- Kiểm tra dây dẫn và các đầu nối – Kiểm tra sự ăn mòn, lỏng hoặc đứt.
- Kiểm tra bóng đèn – Thay bóng đèn cháy, kiểm tra độ sáng và thời gian phản hồi.
- Kiểm tra relay (nếu có) – Đo điện trở cuộn dây và kiểm tra hoạt động của relay.
- Kiểm tra cảm biến ABS (nếu xe có) – Đọc mã lỗi qua máy chẩn đoán OBD II.
- Thực hiện bảo dưỡng định kỳ – Vệ sinh, bôi trơn các đầu nối, thay dây cáp nếu cần.
1. Nguyên lý hoạt động cơ bản của mạch đèn phanh
Khi người lái nhấn pedal phanh, một công tắc (hoặc cảm biến trong hệ thống ABS) sẽ đóng lại, cho phép dòng điện 12 V từ bình ắc-quy chạy qua mạch. Dòng điện này sau đó đi tới các bóng đèn phanh ở phía sau xe, làm chúng phát sáng. Khi pedal được thả ra, công tắc mở và dòng điện bị cắt, các bóng đèn tắt ngay lập tức.
Các thành phần chính
| Thành phần | Chức năng | Lưu ý bảo dưỡng |
|---|---|---|
| Công tắc phanh | Kích hoạt mạch khi pedal được nhấn | Kiểm tra độ bền cơ học, thay khi có tiếng kêu lạ |
| Relay (nếu có) | Tăng cường dòng điện cho các bóng đèn | Đo điện trở cuộn dây, thay khi quá nhiệt |
| Dây dẫn & đầu nối | Truyền điện áp từ nguồn tới bóng đèn | Kiểm tra ăn mòn, lỏng, thay dây cáp hỏng |
| Bóng đèn phanh | Cảnh báo cho người phía sau | Thay ngay khi cháy, không dùng bóng đèn không tiêu chuẩn |
| Cảm biến ABS | Điều khiển dòng điện trong các hệ thống phanh ABS | Đọc mã lỗi qua OBD II, thay khi lỗi liên tục |
2. Các loại mạch đèn phanh phổ biến
2.1. Mạch đơn (Single Circuit)
- Đặc điểm: Một dây điện duy nhất truyền điện từ nguồn tới cả hai (hoặc ba) bóng đèn.
- Ưu điểm: Thiết kế đơn giản, chi phí thấp.
- Nhược điểm: Khi một bóng đèn bị cháy, toàn bộ đèn phanh sẽ tắt, gây nguy hiểm.
2.2. Mạch song song (Dual Circuit)
Có thể bạn quan tâm: Mạch Đèn Pha Xe Máy: Hướng Dẫn Chi Tiết Lựa Chọn, Lắp Đặt Và Bảo Dưỡng
- Đặc điểm: Hai dây điện độc lập, mỗi dây điều khiển một bộ bóng đèn (trước – sau hoặc trái – phải).
- Ưu điểm: Khi một bóng đèn hỏng, phần còn lại vẫn hoạt động, tăng tính an toàn.
- Nhược điểm: Đòi hỏi dây dẫn và công tắc phức tạp hơn.
2.3. Mạch tích hợp với hệ thống ABS
- Đặc điểm: Sử dụng cảm biến tốc độ bánh xe để đồng bộ tín hiệu phanh và ABS.
- Ưu điểm: Giảm độ trễ, cải thiện độ ổn định khi phanh gấp.
- Nhược điểm: Yêu cầu máy chẩn đoán để kiểm tra lỗi, chi phí bảo dưỡng cao hơn.
3. Các nguyên nhân gây lỗi mạch đèn phanh và cách khắc phục
- Bóng đèn cháy – Thay bóng đèn mới, tránh sử dụng loại không tương thích.
- Dây dẫn bị đứt hoặc ăn mòn – Kiểm tra bằng đồng hồ vạn năng, thay dây mới nếu cần.
- Công tắc phanh hỏng – Thay mới hoặc sửa chữa bằng cách thay bộ phận tiếp xúc.
- Relay hỏng – Đo điện trở cuộn dây, nếu quá giá trị chuẩn thì thay mới.
- Lỗi cảm biến ABS – Đọc mã lỗi bằng máy OBD II, thay cảm biến hoặc sửa dây dẫn.
4. Hướng dẫn kiểm tra mạch đèn phanh từng bước
4.1. Kiểm tra nguồn điện
- Mở capo và xác định dây nguồn tới công tắc phanh (thường màu đỏ).
- Sử dụng đồng hồ vạn năng để đo điện áp 12 V khi pedal không nhấn (điện áp sẽ không xuất hiện).
- Nhấn pedal phanh và đo lại; điện áp 12 V phải hiện ra ngay lập tức.
4.2. Kiểm tra công tắc phanh
- Tháo công tắc ra khỏi vị trí gắn.
- Kiểm tra tiếp xúc bằng đồng hồ vạn năng ở chế độ đo điện trở (Ω). Khi pedal được nhấn, điện trở phải gần 0 Ω; khi thả, điện trở vô hạn.
- Thay công tắc nếu có hiện tượng dao động hoặc không ổn định.
4.3. Kiểm tra dây dẫn và đầu nối
- Kiểm tra vật lý: Tìm các đoạn dây bị gỉ, nứt, hoặc chèn ép.
- Đo điện trở của từng đoạn dây: Giá trị phải gần 0 Ω. Nếu quá cao, dây đã hỏng.
- Làm sạch đầu nối bằng dung dịch tẩy oxi hoá và bôi mỡ silicone để tránh ăn mòn.
4.4. Kiểm tra bóng đèn
Có thể bạn quan tâm: Hướng Dẫn Làm Mạch Đèn Nháy Đuổi Dùng Transistor
- Tháo bóng đèn ra và kiểm tra filament.
- Đo điện trở: Giá trị khoảng 3–6 Ω cho bóng đèn 12 V.
- Thay bóng nếu giá trị không đạt chuẩn hoặc bóng đèn không sáng khi cấp điện.
4.5. Kiểm tra relay (nếu có)
- Xác định vị trí relay trên bảng mạch (thường có nhãn “Brake Light Relay”).
- Đo điện trở cuộn dây: Giá trị thường từ 30–70 Ω.
- Kiểm tra hoạt động: Khi pedal được nhấn, relay sẽ “kẹp” và cho dòng điện qua; nghe tiếng click nhẹ.
4.6. Kiểm tra cảm biến ABS (đối với xe có hệ thống này)
- Kết nối máy chẩn đoán OBD II và đọc mã lỗi.
- Kiểm tra dây dẫn tới cảm biến, đặc biệt là các đoạn gần bánh xe có thể bị lỏng do rung.
- Thay cảm biến nếu mã lỗi liên tục xuất hiện và không thể xóa được.
5. Bảo dưỡng định kỳ để duy trì độ tin cậy của mạch đèn phanh
- Vệ sinh đầu nối mỗi 12 000 km hoặc khi phát hiện ánh sáng yếu.
- Thay dây dẫn nếu có dấu hiệu ăn mòn hoặc hư hỏng.
- Kiểm tra bóng đèn ít nhất một lần mỗi 6 tháng, thay ngay khi cháy.
- Kiểm tra công tắc phanh cùng với hệ thống phanh chính khi thực hiện bảo dưỡng toàn diện.
- Đọc mã lỗi OBD II định kỳ để phát hiện sớm các vấn đề liên quan đến cảm biến ABS.
Theo khuyến cáo của Hiệp hội Ô tô Hoa Kỳ (SAE), việc duy trì mạch đèn phanh ô tô trong trạng thái tốt có thể giảm thiểu rủi ro tai nạn lên tới 30 %.
6. Khi nào nên thay mới toàn bộ mạch?
- Tuổi đời xe trên 10 năm và có nhiều lần sửa chữa riêng lẻ.
- Sự cố lặp lại dù đã thay bóng, dây, và công tắc.
- Hỏng hóc nghiêm trọng ở bảng mạch điện (nổ, cháy).
- Xe chuyển sang hệ thống phanh điện (Electronic Brakeforce Distribution – EBD), yêu cầu mạch mới tương thích.
Trong những trường hợp này, việc thay mới toàn bộ mạch sẽ mang lại độ ổn định và an toàn tốt hơn, đồng thời giảm chi phí bảo dưỡng lâu dài.
7. Các câu hỏi thường gặp (FAQ)
Có thể bạn quan tâm: Hướng Dẫn Chi Tiết Về Mạch Đèn Nhà Vệ Sinh: Cách Lắp Đặt, Bảo Trì Và Lưu Ý An Toàn
Q1: Tại sao đèn phanh chỉ sáng yếu khi nhấn nhẹ?
A: Vì công tắc phanh chưa đóng hoàn toàn hoặc dây dẫn có độ trở cao, làm giảm dòng điện tới bóng đèn. Kiểm tra công tắc và dây dẫn sẽ giải quyết.
Q2: Có thể tự thay relay đèn phanh không?
A: Có, nếu bạn có kinh nghiệm làm việc với hệ thống điện ô tô và sử dụng đồng hồ vạn năng để xác nhận. Đảm bảo ngắt nguồn ắc-quy trước khi thao tác.
Q3: Đèn phanh LED có cần mạch riêng không?
A: Đèn LED thường yêu cầu mạch điều khiển dòng điện ổn định (driver) để tránh hiện tượng chớp nháy. Nếu xe chưa có, nên lắp bộ driver phù hợp.
Q4: Khi nào cần thay cảm biến ABS?
A: Khi máy chẩn đoán hiển thị mã lỗi P0600 hoặc P0410 liên tục, và kiểm tra dây dẫn không phát hiện vấn đề.
8. Tổng kết
Mạch đèn phanh ô tô không chỉ là một dây điện đơn giản mà là một phần quan trọng của hệ thống an toàn, liên quan chặt chẽ tới công tắc phanh, relay, dây dẫn, bóng đèn và đôi khi cả cảm biến ABS. Việc hiểu rõ cấu tạo, nguyên lý hoạt động và thực hiện bảo dưỡng định kỳ sẽ giúp bạn duy trì hiệu suất phanh tối ưu, giảm nguy cơ tai nạn và kéo dài tuổi thọ của xe. Khi gặp sự cố, hãy tuân thủ các bước kiểm tra đã nêu, thay thế linh kiện kịp thời và luôn sử dụng phụ tùng chính hãng. Đối với những trường hợp phức tạp hơn, việc nhờ đến các trung tâm dịch vụ chuyên nghiệp sẽ là lựa chọn an toàn nhất.
