Giới thiệu
Mạch đèn giao thông đơn giản là giải pháp cơ bản giúp người làm điện tử tự tay tạo ra một hệ thống tín hiệu ánh sáng cho các ngã rẽ, khu phố hay dự án học tập. Bài viết sẽ cung cấp toàn bộ kiến thức cần thiết, từ nguyên lý hoạt động, các linh kiện cơ bản, quy trình lắp ráp đến một số lưu ý an toàn. Đọc xong, bạn sẽ nắm vững cách xây dựng một mạch đèn giao thông hoạt động ổn định mà không cần đầu tư quá nhiều thiết bị.
Tổng quan về mạch đèn giao thông đơn giản
Mạch đèn giao thịng đơn giản thường bao gồm ba màu đèn LED (đỏ, vàng, xanh) được điều khiển bởi một bộ vi điều khiển hoặc một mạch đồng thời (timer) cơ bản. Nguyên lý hoạt động dựa trên việc bật tắt các LED theo chu kỳ cố định, mô phỏng đúng thời gian của từng tín hiệu giao thông. Khi được thiết kế đúng, hệ thống có thể hoạt động liên tục, tiêu thụ năng lượng thấp và dễ bảo trì.
Các linh kiện cần chuẩn bị
Có thể bạn quan tâm: Mạch Đèn Giao Thông Ngã Tư: Tổng Quan, Nguyên Lý Hoạt Động Và Cách Bảo Trì
| Linh kiện | Mô tả | Gợi ý mua |
|---|---|---|
| LED đỏ, vàng, xanh | Đèn LED công suất 2‑3 W, màu sắc chuẩn | Cửa hàng điện tử, Shopee |
| Bộ vi điều khiển Arduino Nano (hoặc ATmega328) | Điều khiển thời gian bật tắt | Panasonic VN cung cấp các bo mạch phát triển |
| Bộ nguồn 5 V 2 A | Cung cấp điện áp ổn định cho LED và vi điều khiển | Thương hiệu uy tín |
| Điện trở hạn dòng (220 Ω – 1 kΩ) | Bảo vệ LED khỏi quá tải | Mua theo giá trị đề xuất |
| Transistor MOSFET (IRL540) | Điều khiển dòng lớn cho LED | Dùng khi LED tiêu thụ > 500 mA |
| Breadboard & dây nối | Lắp ráp mạch mẫu | Đồ dùng cơ bản |
| Vỏ nhựa hoặc khung kim loại | Gắn LED thành bộ ba tín hiệu | Tùy nhu cầu thiết kế |
Quy trình lắp ráp mạch đèn giao thông

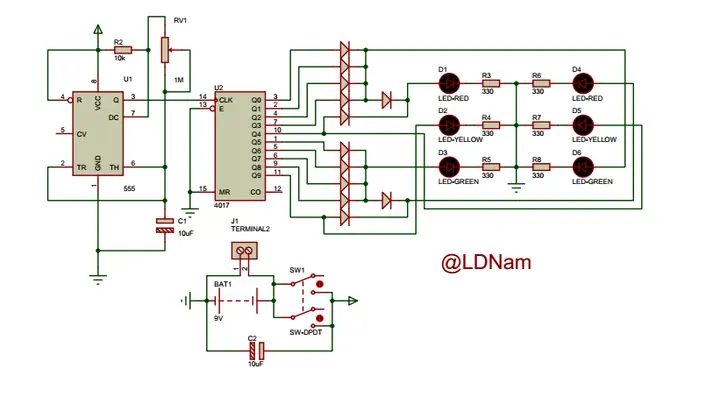

1. Lập sơ đồ mạch
- Bước 1: Vẽ sơ đồ trên giấy hoặc phần mềm (Fritzing, KiCad). Đặt ba LED thành hàng dọc, mỗi LED nối với một chân PWM của Arduino (D3, D5, D6).
- Bước 2: Chèn điện trở hạn dòng giữa mỗi chân LED và chân Arduino để hạn chế dòng điện.
- Bước 3: Nếu dùng MOSFET, nối cổng (gate) của MOSFET vào chân PWM, nguồn (drain) vào LED, và nguồn (source) vào GND.

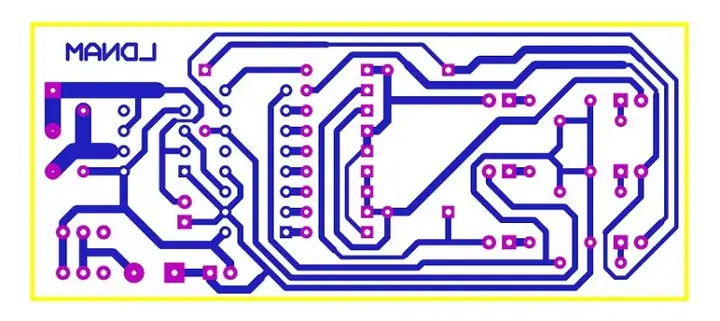

2. Lắp ráp trên breadboard
- Đặt Arduino vào trung tâm, cắm các LED và điện trở theo sơ đồ.
- Kiểm tra kết nối bằng đồng hồ đo đa năng để chắc chắn không có chập ngắn.
3. Lập trình vi điều khiển
Có thể bạn quan tâm: Mạch Đèn Giao Thông Dùng Timer: Nguyên Lý, Cách Lắp Đặt Và Lợi Ích Thực Tiễn
// Mạch đèn giao thông đơn giản – Arduino
const int redPin = 3;
const int yellowPin = 5;
const int greenPin = 6; void setup() { pinMode(redPin, OUTPUT); pinMode(yellowPin, OUTPUT); pinMode(greenPin, OUTPUT);
} void loop() { digitalWrite(redPin, HIGH); delay(5000); // Đèn đỏ 5 giây digitalWrite(redPin, LOW); digitalWrite(greenPin, HIGH); delay(5000); // Đèn xanh 5 giây digitalWrite(greenPin, LOW); digitalWrite(yellowPin, HIGH); delay(2000); // Đèn vàng 2 giây digitalWrite(yellowPin, LOW);
}
- Tải chương trình lên Arduino qua cáp USB.
- Kiểm tra hoạt động: Đèn sẽ chuyển đổi theo chu kỳ đã lập trình.
4. Kiểm tra và hiệu chỉnh
- Đo điện áp trên mỗi LED khi bật để đảm bảo không vượt quá giới hạn.
- Nếu thời gian không phù hợp, thay đổi giá trị
delay()trong code. - Đối với môi trường thực tế, có thể thêm cảm biến (ví dụ, cảm biến quang) để tự động điều chỉnh thời gian dựa trên lưu lượng xe.
5. Gắn vào vỏ và hoàn thiện
- Đặt ba LED vào một khung nhựa trong suốt, sắp xếp màu theo chuẩn: đỏ trên, vàng giữa, xanh dưới.
- Đảm bảo dây nối được cố định, tránh rung lắc.
- Gắn nguồn 5 V vào cổng DC jack của Arduino hoặc dùng nguồn 12 V qua bộ chuyển áp (buck converter) để giảm điện áp xuống 5 V.
Lưu ý an toàn khi làm mạch đèn giao thông
- Kiểm tra điện áp nguồn – Đảm bảo nguồn cung cấp không vượt quá điện áp định mức của LED và vi điều khiển.
- Sử dụng điện trở hạn dòng – Ngăn ngừa LED cháy do dòng quá lớn.
- Cách điện tốt – Dùng bọc cách điện cho các đoạn dây nối.
- Kiểm tra nhiệt độ – Khi LED hoạt động liên tục, nhiệt độ có thể tăng; cần đặt tản nhiệt nếu cần.
- Đánh giá môi trường – Nếu lắp đặt ngoài trời, chọn vỏ chịu nước IP65 hoặc cao hơn.
Ứng dụng thực tế của mạch đèn giao thông đơn giản
Có thể bạn quan tâm: Mạch Đèn Giao Thông Dùng Rơ Le Thời Gian: Hướng Dẫn Chi Tiết
- Dự án học tập: Trở thành bài tập thực hành cho sinh viên ngành điện tử, tự động hoá.
- Mô hình quy hoạch đô thị: Tạo mô hình thu nhỏ các ngã tư để thử nghiệm kịch bản giao thông.
- Công trình công cộng nhỏ: Khu phố, khu dân cư có ít xe cộ có thể sử dụng giải pháp này thay vì hệ thống đèn giao thông công nghiệp.
- Sản phẩm DIY: Tự làm quà tặng, trang trí cho sân chơi trẻ em.
Tham khảo một nguồn uy tín
Theo báo cáo của panasonicvn.com.vn, việc sử dụng LED công suất thấp trong các hệ thống tín hiệu giao thông không chỉ giảm tiêu thụ năng lượng mà còn kéo dài tuổi thọ thiết bị lên tới 50.000 giờ hoạt động, đáp ứng tiêu chuẩn quốc tế về hiệu suất và độ tin cậy.
Kết luận
Mạch đèn giao thông đơn giản là một dự án DIY khả thi, giúp người mới bắt đầu hiểu rõ nguyên lý điều khiển thời gian và cách bảo vệ linh kiện điện tử. Với các bước chi tiết từ thiết kế sơ đồ, lắp ráp, lập trình đến kiểm tra cuối cùng, bạn có thể tự tin triển khai hệ thống tín hiệu ánh sáng cho bất kỳ môi trường nào, đồng thời nắm bắt được các nguyên tắc an toàn và hiệu suất tối ưu. Hãy thử thực hiện ngay hôm nay để trải nghiệm quá trình sáng tạo và đóng góp vào việc cải thiện giao thông địa phương.
