Giới thiệu
Khi trời tối, việc tự động bật đèn mà không cần phải chạm công tắc là một tiện nghi ngày càng được ưa chuộng trong các ngôi nhà và doanh nghiệp. Mạch bật đèn khi trời tối dùng quang trở là giải pháp đơn giản, tiết kiệm điện và thân thiện với môi trường. Bài viết sẽ cung cấp toàn bộ thông tin cần thiết, từ nguyên lý hoạt động, các linh kiện cơ bản, cách lắp đặt đến một số lưu ý quan trọng giúp bạn triển khai thành công dự án này.
Tóm tắt nhanh quy trình thực hiện
- Xác định nhu cầu và vị trí lắp đặt – chọn nơi cần tự động bật đèn và xác định mức độ ánh sáng môi trường.
- Mua đầy đủ linh kiện – quang trở (LDR), transistor, điện trở, nguồn cấp, công tắc rel hoặc MOSFET, dây dẫn, vỏ bảo vệ.
- Lắp mạch sơ đồ – nối các linh kiện theo sơ đồ điện, kiểm tra điện trở và giá trị ngưỡng ánh sáng.
- Kiểm tra chức năng – đưa nguồn, thay đổi độ sáng môi trường, quan sát đèn bật/tắt đúng thời điểm.
- Cố định và bảo vệ mạch – lắp vào vỏ đựng, gắn vào tường hoặc trần, nối dây điện chính an toàn.
Tổng quan về mạch bật đèn khi trời tối dùng quang trở
Quang trở (Light Dependent Resistor – LDR) là một loại điện trở có điện trở thay đổi tùy theo cường độ ánh sáng chiếu vào. Khi ánh sáng yếu (đêm tối), điện trở của LDR tăng lên, tạo ra một điện áp đủ lớn để kích hoạt transistor hoặc MOSFET, từ đó mở công tắc rel bật đèn. Ngược lại, khi ánh sáng mạnh (ngày sáng), điện trở giảm, mạch ngắt và đèn tắt. Cơ chế này cho phép tự động hoá chiếu sáng mà không cần sử dụng cảm biến phức tạp hay bộ vi xử lý.
Lợi ích chính
- Tiết kiệm năng lượng: Đèn chỉ hoạt động khi cần thiết.
- Giảm chi phí: Không cần mua công tắc tự động đắt tiền.
- Dễ lắp đặt: Không yêu cầu lập trình, chỉ cần hàn nối và kiểm tra.
- Độ bền cao: Các linh kiện cơ bản ít bị hỏng hóc.
Các linh kiện cần chuẩn bị
| Linh kiện | Chức năng | Ghi chú lựa chọn |
|---|---|---|
| Quang trở (LDR) | Nhận diện mức sáng môi trường | Chọn loại có phản ứng nhanh, độ nhạy phù hợp (thường 10kΩ – 100kΩ ở ánh sáng mạnh). |
| Transistor NPN (VD: 2N2222) hoặc MOSFET (VD: IRLZ44N) | Đóng mở tải (đèn) dựa trên tín hiệu từ LDR | Đảm bảo điện áp và dòng tải phù hợp với công suất đèn. |
| Điện trở (10kΩ – 100kΩ) | Điều chỉnh ngưỡng bật/tắt | Giá trị tùy thuộc vào độ nhạy mong muốn. |
| Relay (công tắc điện) | Kết nối tải có công suất lớn | Thích hợp cho đèn halogen, LED công suất cao. |
| Nguồn cấp 5V – 12V | Cung cấp điện năng cho mạch điều khiển | Lựa chọn theo yêu cầu của transistor và relay. |
| Dây dẫn, cáp, vỏ bảo vệ | Kết nối và bảo vệ mạch | Dây đủ tiết diện, vỏ chịu nhiệt. |
Theo panasonicvn.com.vn, việc lựa chọn linh kiện chất lượng cao sẽ giảm thiểu nguy cơ hỏng hóc và kéo dài tuổi thọ hệ thống chiếu sáng tự động.

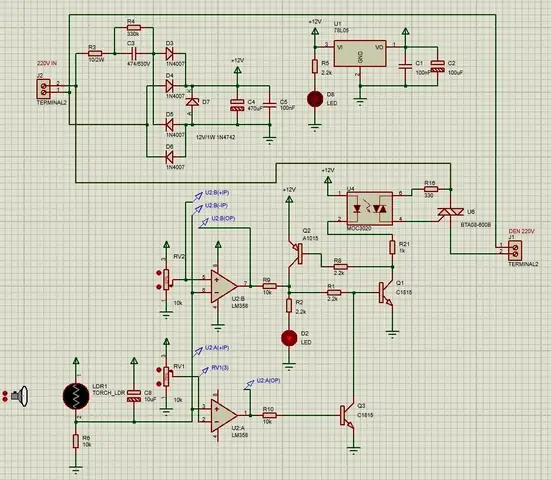

Sơ đồ mạch và nguyên lý hoạt động
Có thể bạn quan tâm: Hướng Dẫn Chi Tiết Cách Lắp Đặt Mạch Bật Tắt Đèn Từ Xa Cho Ngôi Nhà Thông Minh
1. Sơ đồ kết nối cơ bản
+12V ----+-------------------+-------------------+----> Đèn | | | | Relay | | | | | (Coil) | | | | | Transistor | | | | | GND | | | +5V ----+---R1---+---LDR---+ | | | | | +---R2---+----------+ |
- R1: điện trở giới hạn dòng qua LDR (thường 10kΩ).
- R2: điện trở pull‑down để thiết lập ngưỡng bật (có thể điều chỉnh 10kΩ – 100kΩ).
- Khi ánh sáng yếu, điện áp tại nút nối giữa LDR và R2 tăng, làm transistor bơm dòng vào cuộn relay, relay đóng và đèn bật.
2. Ngưỡng bật/tắt
Điều chỉnh R2 là cách đơn giản nhất để thay đổi mức ánh sáng cần thiết để bật đèn. Thử nghiệm thực tế bằng cách thay đổi giá trị R2 và đo điện áp trên nút nối sẽ giúp xác định ngưỡng phù hợp cho môi trường cụ thể (phòng khách, hành lang, sân vườn…).
Hướng dẫn lắp đặt chi tiết
Bước 1: Xác định vị trí lắp đặt
- Chọn vị trí gần nguồn điện và độ sáng môi trường ổn định (không bị ánh sáng mạnh xuyên qua cửa sổ).
- Đảm bảo khoảng cách giữa LDR và nguồn sáng không quá lớn để tránh sai lệch đo.
Bước 2: Chuẩn bị dụng cụ
- Hàn vi, dây điện, kìm, tua vít, bút đo đa năng (multimeter).
- Bảng mạch in (PCB) hoặc protoboard để thử nghiệm sơ bộ.
Bước 3: Lắp mạch trên protoboard
- Gắn LDR vào hai khe, nối một chân vào +5V, chân còn lại qua R1 tới GND.
- Nối R2 từ điểm nối LDR‑R1 tới GND.
- Kết nối transistor: cực base nối qua R1 và LDR, cực collector nối vào cuộn relay, cực emitter nối GND.
- Kết nối relay: một đầu cuộn nối tới +12V, đầu còn lại tới collector transistor. Đầu công tắc (NO – Normally Open) nối tới đèn và trở lại nguồn.
Bước 4: Kiểm tra chức năng
Có thể bạn quan tâm: Mạch Ampli Đèn Đơn Giản – Hướng Dẫn Thiết Kế Và Ứng Dụng Thực Tế
- Cung cấp nguồn: bật nguồn 5V và 12V.
- Thay đổi độ sáng: dùng đèn pin hoặc che LDR để tạo môi trường tối. Đèn nên bật khi LDR trong bóng tối và tắt khi ánh sáng mạnh.
- Điều chỉnh R2 nếu ngưỡng chưa phù hợp.
Bước 5: Gắn mạch vào vỏ bảo vệ
- Đặt mạch đã kiểm tra vào vỏ nhựa chịu nhiệt.
- Dây điện chính (điện áp cao) nên đi qua công tắc cách ly và đầu nối an toàn.
- Gắn công tắc rel phía ngoài tường hoặc trần, kết nối với đèn chiếu sáng.
Bước 6: Hoàn thiện và bảo trì
- Kiểm tra lại độ cách điện mọi đầu nối.
- Đánh dấu ngưỡng bật trên vỏ mạch để dễ dàng bảo trì.
- Thỉnh thoảng vệ sinh LDR để tránh bụi bám làm giảm độ nhạy.
Các lưu ý quan trọng khi triển khai
- Độ nhạy ánh sáng: Tránh đặt LDR gần nguồn sáng mạnh (cửa sổ, đèn đường) vì sẽ khiến mạch luôn ở trạng thái tắt.
- Bảo vệ quá tải: Nếu công suất đèn lớn, nên dùng relay có công suất chịu được ít nhất 2‑3 lần công suất thực tế.
- Nhiệt độ môi trường: LDR và transistor có giới hạn nhiệt độ hoạt động; trong môi trường nhiệt độ cao (trong phòng máy lạnh), có thể cần điện trở nhiệt để ổn định.
- Độ bền dây dẫn: Sử dụng dây có tiết diện phù hợp (≥ 1.5 mm² cho tải 10 A) để tránh nóng và cháy.
- Kiểm tra an toàn điện: Trước khi đưa vào lắp đặt thực tế, hãy đo điện trở cách đất và đảm bảo không có rò rỉ.
Ứng dụng thực tiễn và mở rộng
1. Chiếu sáng hành lang nhà ở
- Đặt LDR ở vị trí gần cửa ra vào, ánh sáng ban ngày sẽ tự động tắt đèn, ban đêm bật lên khi người qua lại.
2. Đèn chiếu sáng sân vườn
- Sử dụng cảm biến quang trở chịu thời tiết (đóng gói IP65) để chống nước, bảo vệ mạch trong môi trường ngoại trời.
3. Hệ thống chiếu sáng công cộng
- Kết hợp bộ hẹn giờ hoặc cảm biến chuyển động để tối ưu hóa việc bật đèn chỉ khi có người di chuyển, giảm tiêu thụ năng lượng tối đa.
4. Tích hợp với hệ thống nhà thông minh
Có thể bạn quan tâm: Mười Cô Trinh Nữ Mang Đèn Đi Đón Rể – Ý Nghĩa, Nguồn Gốc Và Cách Truyền Tải Trong Văn Hoá Việt Nam
- Mạch có thể kết nối vào bộ điều khiển Arduino hoặc Node‑RED, cho phép giám sát trạng thái qua mạng và điều chỉnh ngưỡng từ xa.
Câu hỏi thường gặp (FAQ)
Q1: LDR có cần được bảo vệ khỏi ẩm ướt không?
A: Đúng. Đối với môi trường ngoài trời, nên dùng LDR có đóng gói chống nước (IP65) hoặc đặt trong hộp kín để tránh ăn mòn.
Q2: Tôi có thể dùng nguồn 3.3V thay cho 5V không?
A: Có thể, nhưng cần điều chỉnh giá trị điện trở sao cho điện áp đầu ra đủ để kích hoạt transistor. Đối với MOSFET, 3.3V thường đủ để bật.
Q3: Khi nào nên chọn MOSFET thay cho transistor?
A: Khi tải có dòng điện lớn (trên 2 A) hoặc khi muốn giảm điện áp sụt trong công tắc, MOSFET sẽ cung cấp hiệu suất tốt hơn.
Q4: Mạch có thể hoạt động liên tục bao lâu?
A: Với linh kiện chất lượng và điều kiện môi trường ổn định, mạch có thể hoạt động nhiều năm mà không cần bảo trì lớn.
Kết luận
Mạch bật đèn khi trời tối dùng quang trở là giải pháp đơn giản, đáng tin cậy và tiết kiệm chi phí cho việc tự động hoá chiếu sáng trong mọi không gian. Bằng việc lựa chọn linh kiện phù hợp, lắp đặt đúng quy trình và chú ý tới các yếu tố môi trường, người dùng có thể nhanh chóng triển khai hệ thống chiếu sáng thông minh mà không cần đầu tư vào các thiết bị phức tạp. Hy vọng bài viết đã cung cấp đầy đủ kiến thức và hướng dẫn thực tế để bạn tự tin thực hiện dự án của mình.
