Giới thiệu nhanh về mạch báo pin đầy bằng đèn LED
Mạch báo pin đầy bằng đèn LED là một giải pháp đơn giản nhưng rất hiệu quả giúp người dùng nhận biết ngay khi pin của thiết bị đã đạt mức đầy. Thông qua việc sử dụng một hoặc một vài diode phát sáng (LED), mạch này cung cấp tín hiệu thị giác rõ ràng mà không cần đến màn hình hiển thị phức tạp. Bài viết dưới đây sẽ giải thích cơ chế hoạt động, cách lắp đặt, các lưu ý quan trọng và một số mẫu mạch phổ biến hiện nay.
Tóm tắt ngắn gọn
Mạch báo pin đầy bằng đèn LED hoạt động dựa trên việc so sánh điện áp pin hiện tại với ngưỡng điện áp tối đa mà pin có thể đạt. Khi điện áp đạt hoặc vượt qua mức ngưỡng, transistor hoặc MOSFET trong mạch sẽ kích hoạt, làm sáng LED báo. Đây là một cách tiết kiệm năng lượng, dễ lắp đặt và thích hợp cho hầu hết các loại pin sạc, pin chì, lithium‑ion hay nickel‑metal hydride.

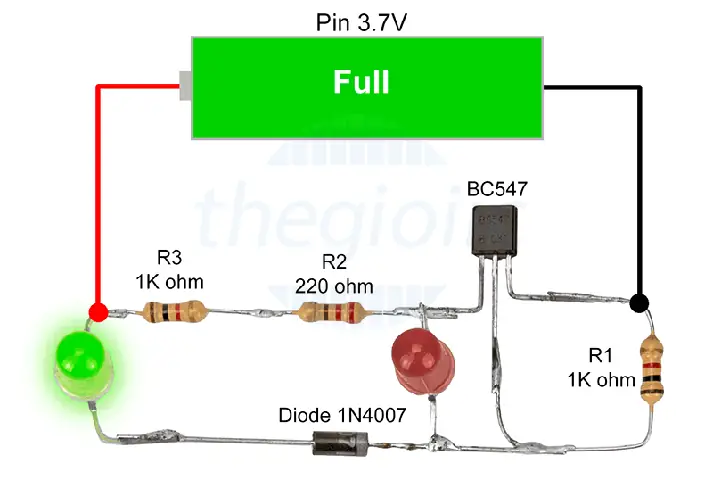

Nguyên lý cơ bản của mạch báo pin đầy
1. Thành phần chính
- LED báo: Thường là màu xanh lá hoặc xanh dương để dễ nhận biết.
- Điện trở (R): Giảm dòng điện qua LED, bảo vệ LED không bị cháy.
- Transistor (BJT) hoặc MOSFET: Đóng vai trò công tắc, chỉ cho phép dòng điện qua LED khi điện áp pin đạt ngưỡng.
- Zener diode (điện trở Zener): Đặt ở mức điện áp ngưỡng, giúp xác định chính xác thời điểm pin đầy.
2. Cách hoạt động
Khi pin đang sạc, điện áp của nó tăng dần. Khi điện áp đạt mức Zener (ví dụ 4.2 V cho pin lithium‑ion), Zener diode dẫn điện, tạo ra một điện áp tham chiếu cho transistor. Transistor mở, cho dòng điện qua LED và báo hiệu pin đã đầy. Khi pin giảm điện áp (do tải hoặc ngắt sạc), transistor tắt, LED tắt.

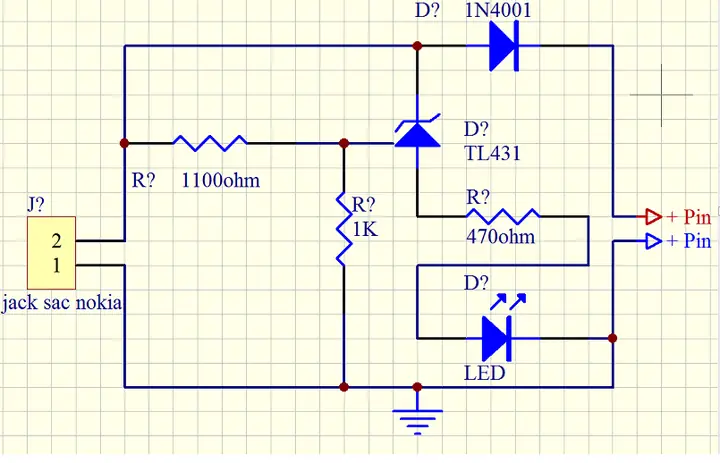

Các bước lắp đặt mạch báo pin đầy bằng đèn LED
Có thể bạn quan tâm: Mạch Ampli Đèn El84 Se: Tổng Quan, Cách Hoạt Động Và Lựa Chọn Phù Hợp
Bước 1: Xác định điện áp ngưỡng của pin
Mỗi loại pin có điện áp tối đa khác nhau. Ví dụ, pin Ni‑MH thường đạt 1.4 V mỗi cell, trong khi pin Li‑ion đạt 4.2 V. Bạn cần biết điện áp này để lựa chọn Zener diode phù hợp.
Bước 2: Chọn linh kiện phù hợp
- LED: Chọn LED có dòng tối đa 20 mA để giảm tiêu thụ năng lượng.
- Điện trở: Tính giá trị R = (Vpin‑Vled)/Iled. Ví dụ, nếu Vpin = 4.2 V, Vled = 2 V, Iled = 10 mA, thì R ≈ 220 Ω.
- Zener diode: Chọn mức ngưỡng gần điện áp đầy của pin (4.2 V cho Li‑ion).
Bước 3: Hàn các linh kiện lên bảng mạch
Sắp xếp các linh kiện theo sơ đồ: Zener nối song song với pin, transistor nối giữa Zener và LED, điện trở nối tiếp LED. Đảm bảo các chân nối đúng chiều (đặc biệt với LED và Zener).
Bước 4: Kiểm tra và hiệu chỉnh
Kết nối pin sạc và quan sát LED. Nếu LED không sáng khi pin đầy, kiểm tra lại giá trị Zener và điện trở. Nếu LED sáng quá sớm, giảm giá trị Zener hoặc tăng điện trở.
Bước 5: Lắp vào thiết bị cuối cùng
Sau khi mạch hoạt động ổn định, bạn có thể gắn mạch vào vỏ thiết bị hoặc in trên PCB để tạo sản phẩm cuối cùng. Đảm bảo mạch được cách ly tốt để tránh ngắn mạch.
Có thể bạn quan tâm: Mơ Thấy Bóng Đèn Bị Cháy: Ý Nghĩa, Giải Mã Và Lời Khuyên Thực Tế
Lưu ý quan trọng khi sử dụng mạch báo pin đầy bằng đèn LED
- An toàn điện: Đối với pin lithium, luôn sử dụng mạch bảo vệ quá áp và quá nhiệt để tránh nguy cơ cháy nổ.
- Tiêu thụ năng lượng: LED tiêu thụ ít năng lượng, nhưng nếu sử dụng nhiều LED đồng thời, tổng dòng có thể tăng đáng kể.
- Độ bền LED: LED có tuổi thọ rất cao (hàng nghìn giờ), nhưng nếu đặt trong môi trường nhiệt độ cao, tuổi thọ sẽ giảm.
- Độ chính xác: Zener diode có sai số ±5 %; nếu cần độ chính xác cao hơn, có thể dùng IC đo điện áp chuyên dụng.

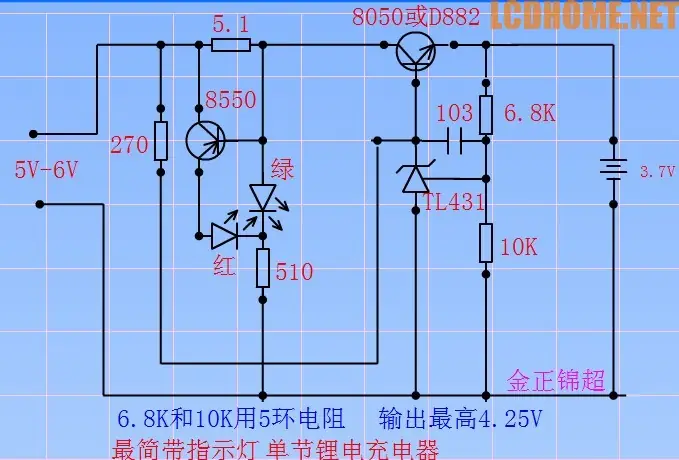

Các mẫu mạch báo pin đầy thông dụng
Mẫu 1: Dựa trên transistor NPN
Vin ──►─┬─►─ Zener (Vz) ──►─┬─►─ Base (B) của Q1 (NPN) │ │ └─►─ R1 (220Ω) ──►─┘ │ └─►─ LED ──►─ GND
- Ưu điểm: Thiết kế đơn giản, chi phí thấp.
- Nhược điểm: Độ chính xác phụ thuộc vào Zener và nhiệt độ transistor.
Mẫu 2: Dùng MOSFET P‑Channel
Vin ──►─ Zener (Vz) ──►─ Gate của Q1 (P‑MOSFET) │ └─►─ R1 (10kΩ) tới Ground
LED ──►─ Drain của Q1 ──►─ Source ──►─ GND
- Ưu điểm: Rút ngắn thời gian phản hồi, tiêu thụ năng lượng cực thấp khi LED tắt.
- Nhược điểm: Giá MOSFET thường cao hơn transistor BJT.
Mẫu 3: Sử dụng IC kiểm soát sạc (TP4056) tích hợp báo LED
- Cách hoạt động: IC tự động điều khiển LED khi pin đạt 4.2 V.
- Ưu điểm: Độ chính xác cao, tích hợp chức năng bảo vệ quá áp, quá dòng.
- Nhược điểm: Yêu cầu layout PCB chính xác hơn, chi phí cao hơn so với mạch rời.
Khi nào nên chọn mạch báo pin đầy bằng đèn LED?
- Sạc pin cho thiết bị di động: Khi muốn người dùng biết ngay khi pin đã đầy mà không cần màn hình.
- Dự án DIY và học tập: Giúp người mới hiểu về điện áp và bảo vệ pin.
- Sạc pin ngoài trời (solar charger): LED báo giúp người dùng theo dõi quá trình sạc mà không cần thiết bị điện tử phức tạp.
So sánh mạch báo LED với các phương pháp khác
| Phương pháp | Độ chính xác | Tiêu thụ năng lượng | Chi phí | Độ phức tạp |
|---|---|---|---|---|
| LED + Zener | Trung bình (±5 %) | Rất thấp (≤10 mA) | Thấp | Thấp |
| Mạch IC sạc TP4056 | Cao (±1 %) | Thấp (≤5 mA) | Trung bình | Trung bình |
| Màn hình LCD | Rất cao | Cao (≥30 mA) | Cao | Cao |
FAQ – Câu hỏi thường gặp
Có thể bạn quan tâm: Mùng 1 Cháy Bóng Đèn: Nguyên Nhân Và Cách Phòng Tránh
Q1: Có thể dùng LED đỏ thay cho xanh lá?
A1: Có, nhưng màu xanh lá hoặc xanh dương thường được chọn vì chúng ít bị nhầm lẫn với các chỉ báo lỗi.
Q2: Mạch báo LED có ảnh hưởng tới thời gian sạc?
A2: Ảnh hưởng rất nhỏ, thường chỉ vài miliampere, không đáng kể so với dòng sạc chính.
Q3: Làm sao để thay đổi ngưỡng báo?
A3: Thay đổi Zener diode sang mức điện áp mong muốn hoặc điều chỉnh giá trị điện trở R1 để thay đổi điểm ngưỡng.
Q4: Mạch này có an toàn cho pin lithium‑ion?
A4: Khi kết hợp với mạch bảo vệ quá áp, mạch báo LED hoàn toàn an toàn và giúp kéo dài tuổi thọ pin.
Lợi ích thực tiễn khi áp dụng
- Tiết kiệm thời gian: Người dùng không cần đo điện áp bằng đồng hồ vạn năng.
- Tăng độ tin cậy: Ngăn ngừa việc sạc quá mức, giảm nguy cơ hỏng pin.
- Dễ dàng mở rộng: Có thể thêm nhiều LED để báo các mức sạc khác nhau (25 %, 50 %, 75 %, 100 %).
Kết luận
Mạch báo pin đầy bằng đèn LED là một giải pháp tối ưu cho việc giám sát trạng thái sạc pin trong nhiều ứng dụng, từ thiết bị di động cá nhân đến các hệ thống năng lượng mặt trời. Nhờ cấu trúc đơn giản, chi phí thấp và tiêu thụ năng lượng tối thiểu, mạch này đáp ứng tốt nhu cầu của người dùng muốn có một chỉ báo trực quan mà không phụ thuộc vào màn hình phức tạp. Khi thiết kế, hãy chú ý chọn đúng điện áp ngưỡng, đảm bảo các linh kiện được lắp ghép chính xác và luôn kết hợp với các biện pháp bảo vệ pin để đạt hiệu quả và an toàn tối đa. Nếu bạn đang tìm kiếm một giải pháp nhanh chóng và đáng tin cậy, mạch báo pin đầy bằng đèn LED chính là lựa chọn phù hợp.
