Hướng Dẫn Làm Đèn Nháy Theo Nhạc Bằng Arduino Từ A Đến Z

Có thể bạn quan tâm: Hướng Dẫn Chi Tiết Cách Làm Đèn Ngôi Sao Noel Tự Tay Tại Nhà

Giới thiệu

Bạn muốn tạo một đèn nháy theo nhạc bằng Arduino để trang trí phòng, tiệc tùng hoặc làm dự án học tập? Bài viết này sẽ cung cấp cho bạn toàn bộ quy trình chi tiết, từ lựa chọn linh kiện, cách lắp ráp, lập trình đến kiểm tra hoạt động. Với những hướng dẫn cụ thể và các mẹo thực tiễn, ngay cả người mới bắt đầu cũng có thể hoàn thành dự án trong vài giờ.

Tóm tắt quy trình thực hiện

Chuẩn bị linh kiện: Arduino Uno, LED hoặc dải LED RGB, microphone module, điện trở, dây nối, breadboard.
Kết nối mạch: Gắn microphone vào Arduino, nối LED vào các chân PWM, thêm điện trở bảo vệ.
Lập trình Arduino: Cài đặt thư viện FastLED (hoặc NeoPixel), viết code nhận tín hiệu âm thanh và điều khiển đèn nhấp nháy theo nhịp.
Kiểm tra và tinh chỉnh: Thử nghiệm với các bản nhạc khác nhau, điều chỉnh ngưỡng âm thanh và màu sắc cho phù hợp.
Hoàn thiện: Gắn mạch vào vỏ bọc, sắp xếp dây cáp gọn gàng, chuẩn bị cho buổi biểu diễn.

1. Tổng quan về dự án và các thành phần cần thiết

1.1. Arduino – “bộ não” của hệ thống

Arduino là một bo mạch vi điều khiển mã nguồn mở, dễ lập trình và tương thích với nhiều loại cảm biến. Đối với dự án làm đèn nháy theo nhạc bằng Arduino, phiên bản Arduino Uno là lựa chọn phổ biến vì giá thành hợp lý và đủ các chân I/O.

1.2. Microphone module (cảm biến âm thanh)

Microphone module giúp Arduino “nghe” âm thanh môi trường và chuyển đổi thành tín hiệu điện. Các module thường có đầu ra analog (A0) và một ngưỡng điều chỉnh (potentiometer) để lọc tiếng ồn.

1.3. Đèn LED (đèn đơn hoặc dải LED RGB)

LED đơn: Thích hợp cho những người muốn một hiệu ứng đơn giản, mỗi đèn được điều khiển riêng lẻ.
Dải LED RGB (Neopixel/WS2812B): Cho phép hiển thị đa màu, tạo hiệu ứng chuyển màu mượt mà theo nhịp nhạc.

1.4. Các linh kiện phụ trợ

Điện trở 220Ω – 470Ω: Bảo vệ LED khỏi dòng quá lớn.
Breadboard và dây nối: Dễ dàng thử nghiệm và thay đổi mạch.
Nguồn cấp 5V (hoặc 12V tùy loại LED): Đảm bảo độ ổn định cho toàn bộ hệ thống.

2. Lắp ráp mạch điện

Có thể bạn quan tâm: Hướng Dẫn Chi Tiết Cách Làm Đèn Ngủ Từ Chai Thủy Tinh

2.1. Kết nối microphone

VCC của microphone nối vào 5V của Arduino.
GND nối vào GND.
OUT (tín hiệu analog) nối vào A0.

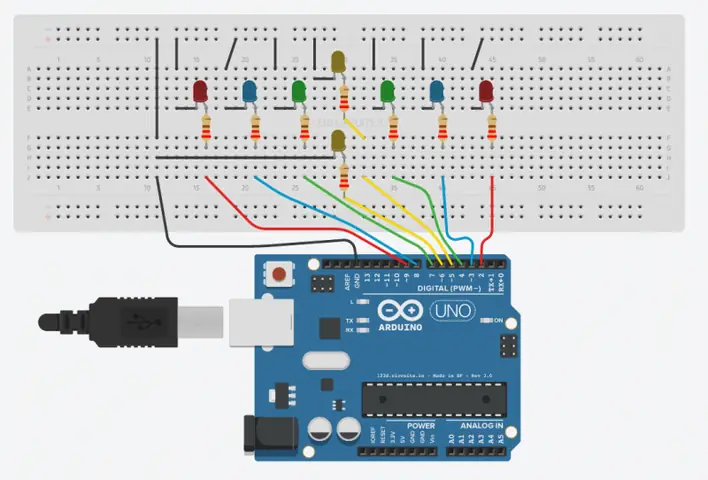

2.2. Kết nối LED đơn

Đầu cực dương (+) của LED nối vào pin PWM (ví dụ D9).
Đầu cực âm (‑) nối qua điện trở 220Ω vào GND.

2.3. Kết nối dải LED RGB (Neopixel)

DIN (data in) của dải LED nối vào pin D6 (hoặc bất kỳ pin PWM nào).
VCC và GND của dải LED nối vào nguồn 5V và GND. Lưu ý: nếu dải dài hơn 1 mét, cần cung cấp nguồn riêng để tránh sụt áp.

2.4. Kiểm tra sơ đồ

Sau khi hoàn thành các kết nối, hãy dùng multimeter đo điện áp tại các chân LED và microphone để chắc chắn không có ngắn mạch.

3. Lập trình Arduino

3.1. Cài đặt thư viện FastLED

Mở Arduino IDE → Tools > Manage Libraries → Tìm “FastLED” và cài đặt. Thư viện này hỗ trợ điều khiển dải LED RGB một cách hiệu quả.

3.2. Mã nguồn mẫu

#include <FastLED.h> #define LED_PIN 6 // Pin dữ liệu cho dải LED
#define NUM_LEDS 30 // Số lượng LED trong dải
#define MIC_PIN A0 // Pin analog nhận tín hiệu âm thanh
#define BRIGHTNESS 200
#define LED_TYPE WS2812B
#define COLOR_ORDER GRB CRGB ledsNUM_LEDS; void setup() { FastLED.addLeds<LED_TYPE, LED_PIN, COLOR_ORDER>(leds, NUM_LEDS) .setCorrection(TypicalLEDStrip); FastLED.setBrightness(BRIGHTNESS); Serial.begin(9600);
} void loop() { int micValue = analogRead(MIC_PIN); // Đọc giá trị âm thanh int intensity = map(micValue, 0, 1023, 0, 255); // Chuyển đổi thành mức sáng // Tạo hiệu ứng màu dựa trên cường độ âm thanh for(int i = 0; i < NUM_LEDS; i++) { ledsi = CHSV(intensity, 255, 255); // Hue thay đổi theo âm thanh } FastLED.show(); delay(20); // Độ trễ ngắn để phản hồi nhanh
}

Giải thích nhanh:
– analogRead(MIC_PIN) nhận mức âm thanh hiện tại.
– map() chuyển đổi giá trị 0‑1023 thành 0‑255, dùng làm Hue (màu) cho LED.
– Vòng lặp for áp dụng màu cho toàn bộ dải LED, tạo hiệu ứng thay đổi màu đồng thời với nhịp.

3.3. Điều chỉnh ngưỡng và độ nhạy

Có thể bạn quan tâm: Hướng Dẫn Chi Tiết Cách Làm Đèn Ngủ Bằng Tăm Tre Tại Nhà

Nếu đèn phản hồi quá nhạy (đèn bật liên tục), hãy giảm giá trị intensity bằng cách chia cho một hệ số (ví dụ intensity = intensity / 2). Ngược lại, nếu phản hồi chậm, tăng hệ số.

4. Kiểm tra và tối ưu hoá

4.1. Thử nghiệm với các bản nhạc khác nhau

Nhạc pop: Thường có dải tần rộng, đèn sẽ chuyển màu nhanh.
Nhạc nền nhẹ: Đòi hỏi độ nhạy thấp hơn để tránh “nhấp nháy” không cần thiết.

4.2. Tinh chỉnh màu sắc

Bạn có thể thay đổi saturation và value trong hàm CHSV() để tạo ra các hiệu ứng đặc biệt như “đèn đỏ rực” hoặc “đèn xanh mờ”.

4.3. Giải quyết vấn đề nhiễu

Nếu có nhiễu từ các thiết bị điện khác, hãy:
– Sử dụng capacitor 100µF giữa VCC và GND của dải LED.
– Đặt điện trở 10kΩ giữa pin analog và ground để ổn định tín hiệu âm thanh.

5. Hoàn thiện dự án

5.1. Đóng gói

Sử dụng vỏ nhựa ABS hoặc khung kim loại để bảo vệ mạch.
Đảm bảo cáp nguồn được cách điện và không chạm vào các chân điện tử.

5.2. Tích hợp với hệ thống âm thanh

Có thể bạn quan tâm: Hướng Dẫn Chi Tiết Cách Làm Đèn Ngủ Bằng Chai Thủy Tinh

Nếu muốn đồng bộ chính xác hơn, bạn có thể dùng đầu vào line‑in (audio jack) thay cho microphone, giảm độ trễ và tăng độ chính xác.

5.3. Mở rộng tính năng

Đồng bộ nhiều dải LED: Thêm các kênh PWM và thay đổi mã để tạo hiệu ứng “sóng” di chuyển dọc dải.
Điều khiển qua Bluetooth: Sử dụng module HC‑05 để người dùng có thể bật/tắt hoặc thay đổi màu sắc bằng smartphone.

Theo thông tin tổng hợp từ panasonicvn.com.vn, việc sử dụng Arduino kết hợp với LED RGB là một trong những cách hiệu quả nhất để tạo không gian ánh sáng sinh động, đồng thời giúp người học nắm vững kiến thức về lập trình và điện tử cơ bản.

6. Những lưu ý quan trọng khi thực hiện

An toàn điện: Không cấp điện quá mức cho LED; luôn kiểm tra lại điện áp trước khi cấp nguồn.
Bảo quản linh kiện: Đặt microphone tránh xa loa mạnh để tránh “cập âm” không mong muốn.
Kiểm tra phần mềm: Đảm bảo Arduino IDE được cập nhật phiên bản mới nhất để tránh lỗi thư viện.

7. Câu hỏi thường gặp (FAQ)

Q1: Có thể dùng Arduino Nano thay cho Uno không?
A: Có, nhưng cần chú ý số chân PWM khả dụng và kích thước breadboard.

Q2: Dải LED dài 5 mét có cần nguồn riêng?
A: Đúng. Đối với dải >2 mét, nên dùng nguồn 5V 10A riêng và kết nối GND chung.

Q3: Làm sao giảm độ trễ phản hồi?
A: Giảm thời gian delay() trong vòng lặp và tối ưu code bằng cách đọc giá trị analog nhanh hơn.

8. Tổng kết

Việc làm đèn nháy theo nhạc bằng Arduino không chỉ là một dự án thú vị mà còn là cơ hội học hỏi sâu rộng về điện tử, lập trình và thiết kế ánh sáng. Từ việc chọn linh kiện, lắp ráp mạch, viết mã, đến kiểm tra và hoàn thiện, mỗi bước đều mang lại kiến thức thực tiễn. Khi bạn đã hoàn thành, đèn sẽ tự động phản hồi nhịp điệu của bất kỳ bản nhạc nào, tạo nên không gian sinh động và ấn tượng cho mọi buổi tiệc hoặc phòng học. Hãy bắt đầu ngay hôm nay và khám phá những sáng tạo không giới hạn!
