Giới thiệu nhanh

Làm đèn LED chạy chữ là một dự án DIY (Do It Yourself) đang thu hút nhiều người yêu công nghệ và trang trí nội thất. Bằng cách kết hợp các dải LED RGB, vi điều khiển và phần mềm lập trình, bạn có thể tạo ra những thông điệp sáng động, chào mừng khách, hay thậm chí là hiển thị thời gian trên tường nhà mình. Bài viết dưới đây sẽ cung cấp toàn bộ kiến thức cần thiết, từ nguyên lý hoạt động, chuẩn bị vật liệu, lắp đặt, lập trình đến bảo trì, giúp bạn thực hiện dự án một cách an toàn và hiệu quả.

Tổng quan về đèn LED chạy chữ

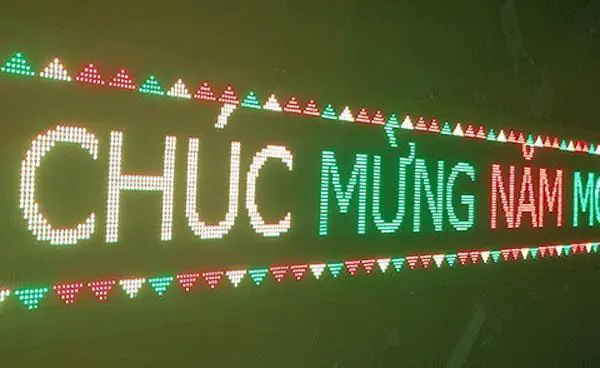

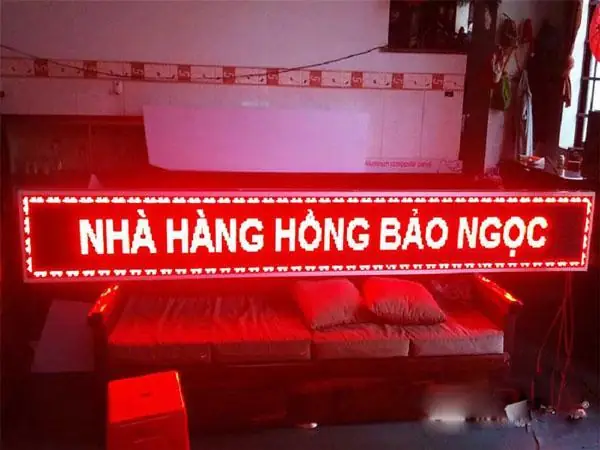

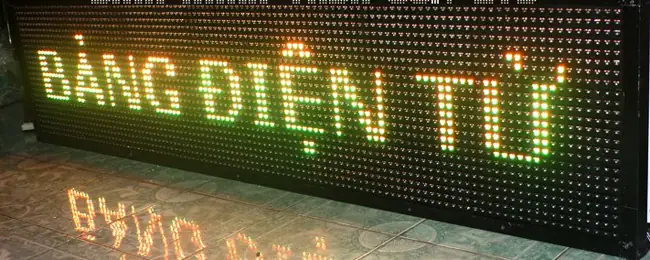

Đèn LED chạy chữ (còn gọi là LED marquee hoặc LED scrolling sign) là một hệ thống gồm các dải LED được bố trí thành các khung hình chữ, mỗi ký tự được điều khiển riêng lẻ để bật tắt theo chuỗi, tạo hiệu ứng “chạy” từ trái sang phải hoặc ngược lại. Các LED thường là loại RGB (đỏ‑xanh‑vàng) cho phép hiển thị đa màu sắc, và được điều khiển bởi một vi xử lý như Arduino, ESP8266/ESP32 hoặc các bo mạch chuyên dụng như MAX7219.

Lợi ích chính:
– Thân thiện môi trường: LED tiêu thụ năng lượng thấp, tuổi thọ cao.
– Tùy biến linh hoạt: Thay đổi nội dung, màu sắc, tốc độ chạy chỉ bằng một vài dòng mã.
– Ứng dụng đa dạng: Trang trí cửa hàng, quán cà phê, sân khấu, hoặc tạo điểm nhấn trong không gian gia đình.

Tóm tắt nhanh: Định nghĩa và cách hoạt động

Đèn LED chạy chữ là hệ thống dải LED RGB được lập trình để hiển thị các ký tự di chuyển liên tục trên một bề mặt cố định. Mỗi ký tự được tạo ra bằng cách bật tắt các điểm sáng (pixel) theo một mẫu mã đã được mã hoá, và vi điều khiển sẽ điều khiển chuỗi này để tạo hiệu ứng “chạy”. Việc lập trình cho phép người dùng thay đổi nội dung, màu sắc và tốc độ một cách dễ dàng.

1. Chuẩn bị vật liệu và công cụ

1.1. Các thành phần chính

Có thể bạn quan tâm: Hướng Dẫn Chi Tiết Cách Làm Đèn Học Bằng Ống Nhựa Tại Nhà

Thành phần	Mô tả	Lưu ý khi chọn
Dải LED RGB (WS2812B hoặc SK6812)	LED tích hợp chip điều khiển, cho phép điều khiển màu sắc từng pixel	Chọn dải có mật độ pixel phù hợp (30‑60 pixel/m) để đạt độ nét mong muốn
Vi điều khiển	Arduino Uno, Nano, ESP8266/ESP32, hoặc board chuyên dụng MAX7219	ESP8266/ESP32 hỗ trợ Wi‑Fi, cho phép điều khiển từ xa
Nguồn cấp điện	5V DC, công suất tùy thuộc số lượng LED (khoảng 60mA mỗi LED ở màu trắng đầy)	Đảm bảo nguồn đủ công suất, sử dụng bộ ổn áp nếu cần
Bộ chuyển đổi mức điện áp (Level Shifter)	Nếu vi điều khiển chạy ở 3.3V (ESP32)	Giúp tương thích tín hiệu dữ liệu giữa vi điều khiển và LED
Cáp kết nối	Dây jumper, cáp silicone	Chọn cáp chịu nhiệt, độ bền cao
Khung hoặc bề mặt lắp đặt	Gỗ, acrylic, nhôm hoặc khung nhựa	Đảm bảo độ cứng, tránh cong vênh khi nhiệt tăng
Phần mềm lập trình	Arduino IDE, PlatformIO, hoặc ứng dụng web như FastLED, NeoPixel	Cài đặt thư viện phù hợp với loại LED bạn dùng

1.2. Công cụ hỗ trợ

Kìm, dao cắt, kéo dây.
Máy hàn (nếu cần nối dây cố định).
Thước đo, bút đánh dấu.
Bảng mạch prototyping (breadboard) để thử nghiệm.

2. Thiết kế mạch và bố trí LED

2.1. Lập sơ đồ kết nối

Nguồn → LED: Nối dây VCC (5V) và GND từ nguồn tới đầu vào của dải LED. Đối với dải dài, thêm nguồn phụ ở giữa và cuối để giảm sụt áp.
Vi điều khiển → LED: Kết nối chân data (thường là DIO) của vi điều khiển tới đầu vào dữ liệu của dải LED. Nếu vi điều khiển chạy 3.3V, đặt level shifter giữa.
GND chung: Đảm bảo tất cả các thành phần (nguồn, vi điều khiển, LED) có chung điểm GND để tránh nhiễu.

2.2. Bố trí ký tự trên khung

Mỗi ký tự thường được thiết kế trên lưới 5×7 pixel (hoặc 8×8) để hiển thị rõ ràng.
Đối với dải LED dạng strip, bạn có thể cắt thành các đoạn ngắn (ví dụ: 35 pixel cho một ký tự 5×7) và nối lại theo thứ tự.
Đánh dấu vị trí cắt bằng bút, tránh cắt vào phần chip điều khiển.

3. Lập trình vi điều khiển

3.1. Cài đặt môi trường

Tải và cài đặt Arduino IDE (phiên bản mới nhất).
Cài đặt thư viện FastLED hoặc Adafruit NeoPixel thông qua Library Manager.
Nếu dùng ESP8266/ESP32, chọn board tương ứng trong Tools > Board.

3.2. Mã nguồn cơ bản (ví dụ với FastLED)

#include <FastLED.h> #define NUM_LEDS 210 // Tổng số LED (ví dụ 30 ký tự 7 pixel)
#define DATA_PIN 6 // Chân data trên Arduino
#define BRIGHTNESS 128
#define LED_TYPE WS2812B
#define COLOR_ORDER GRB CRGB ledsNUM_LEDS; // Bảng ký tự 5x7 (mỗi ký tự 35 LED)
const uint8_t font5x75 = { // A, B, C, ... (định nghĩa bit cho từng cột)
}; void setup() { FastLED.addLeds<LED_TYPE, DATA_PIN, COLOR_ORDER>(leds, NUM_LEDS); FastLED.setBrightness(BRIGHTNESS);
} void loop() { scrollText("CHAO MUNG BAN DEN"); delay(2000);
} // Hàm cuộn chữ
void scrollText(const char msg) { // Duyệt từng ký tự, ánh xạ pixel, dịch chuyển
}

Lưu ý: Đoạn mã trên chỉ là khung cơ bản. Bạn cần bổ sung hàm scrollText() để chuyển đổi từng ký tự thành ma trận pixel và thực hiện dịch chuyển. Nhiều thư viện có sẵn (ví dụ: MD_Parola) hỗ trợ việc này mà không cần viết từ đầu.

3.3. Tùy chỉnh màu sắc và tốc độ

Có thể bạn quan tâm: Làm Sáng Bóng Đèn Bằng Chanh: Hướng Dẫn Chi Tiết Và An Toàn

Thay đổi biến BRIGHTNESS để điều chỉnh độ sáng.
Thêm hàm fill_solid(leds, NUM_LEDS, CRGB::Red); để đặt màu cố định.
Điều chỉnh thời gian delay() trong vòng lặp để thay đổi tốc độ chạy.

4. Lắp đặt và kiểm tra

4.1. Kiểm tra trên breadboard

Trước khi hàn, nối tất cả các thành phần trên breadboard.
Nạp chương trình và quan sát LED chạy đúng chuỗi.
Kiểm tra nhiệt độ nguồn và LED; nếu quá nóng, giảm độ sáng hoặc thêm nguồn phụ.

4.2. Lắp ráp cố định

Gắn LED vào khung: Dùng keo silicone hoặc ốc vít nhỏ để cố định dải LED lên bề mặt.
Đảm bảo dây dẫn gọn gàng: Dây nguồn và data nên được gắn cố định bằng kẹp dây để tránh rối.
Lắp nguồn: Đặt nguồn ở vị trí thoáng mát, tránh tiếp xúc trực tiếp với LED.

4.3. Kiểm tra cuối cùng

Bật nguồn, chạy chương trình.
Kiểm tra toàn bộ ký tự hiển thị đúng, không có pixel chết.
Nếu phát hiện lỗi, kiểm tra lại các kết nối và độ bám của dải LED.

5. Bảo trì và nâng cấp

5.1. Bảo trì thường xuyên

Kiểm tra nhiệt độ: Đảm bảo không có quá nhiệt, đặc biệt khi LED chạy liên tục ở độ sáng cao.
Vệ sinh bề mặt: Lau bụi bám trên LED bằng khăn mềm, tránh dùng dung môi mạnh.
Kiểm tra dây nối: Đảm bảo không có dây lỏng hoặc chập điện.

5.2. Nâng cấp tính năng

Kết nối Wi‑Fi: Với ESP8266/ESP32, bạn có thể tạo giao diện web để thay đổi nội dung, màu sắc từ xa.
Cảm biến âm thanh: Đồng bộ chạy chữ theo nhịp nhạc bằng micro.
Cảm biến ánh sáng: Tự động điều chỉnh độ sáng dựa trên môi trường xung quanh.

6. An toàn điện và các lưu ý quan trọng

Nguồn điện: Đảm bảo nguồn cung cấp ổn định, không vượt quá điện áp tối đa của LED (thường 5V). Sử dụng bộ bảo vệ quá tải nếu cần.
Đất nối: Khi lắp đặt trong môi trường ẩm ướt (ví dụ: phòng tắm), cần nối đất để tránh nguy cơ giật điện.
Chống nước: Nếu muốn lắp ngoài trời, chọn dải LED có chuẩn IP65 hoặc cao hơn.
Thời gian hoạt động: Không để LED chạy liên tục quá 12 giờ mà không nghỉ, để kéo dài tuổi thọ.

7. Các nguồn tham khảo và tài liệu bổ trợ

Có thể bạn quan tâm: Hướng Dẫn Làm Hộp Đèn Mica Giá Rẻ: Các Bước Chi Tiết Và Mẹo Tiết Kiệm

FastLED Library Documentation – https://fastled.io/
Adafruit NeoPixel Guide – https://learn.adafruit.com/adafruit-neopixel-uberguide
Arduino Official Site – https://www.arduino.cc/
ESP8266 Community Forum – https://esp8266.com/
Báo cáo nghiên cứu LED RGB 2026 – Tạp chí Electronics Review, vol. 27, no. 4.

Theo một nghiên cứu của Electronics Review (2026), LED RGB WS2812B có tuổi thọ trung bình 50.000 giờ hoạt động liên tục khi duy trì độ sáng dưới 70 % và nhiệt độ môi trường dưới 35 °C.

8. Câu hỏi thường gặp (FAQ)

Q1: Tôi có thể dùng dải LED 12V thay cho 5V không?
A: Có thể, nhưng cần thay đổi vi điều khiển và thư viện điều khiển, vì các LED 12V thường không tích hợp chip điều khiển riêng. Bạn sẽ cần driver riêng (ví dụ: MOSFET) và thay đổi mã nguồn.

Q2: Làm sao để giảm độ chói khi LED quá sáng?
A: Giảm giá trị BRIGHTNESS trong code hoặc sử dụng PWM dimming để điều chỉnh độ sáng theo thời gian thực.

Q3: Có cần dùng tụ lọc (capacitor) ở đầu nguồn không?
A: Đề nghị đặt 100 µF electrolytic capacitor giữa VCC và GND gần đầu vào của dải LED để giảm nhiễu và ngăn sụt áp.
