Giới thiệu
Việc gắn điện trở cho đèn LED là một bước quan trọng giúp bảo vệ các bóng LED khỏi quá dòng điện, kéo dài tuổi thọ và duy trì hiệu suất sáng ổn định. Nhiều người dùng khi lắp đặt đèn LED mới thường gặp khó khăn trong việc lựa chọn và lắp đặt điện trở phù hợp. Bài viết dưới đây sẽ cung cấp cho bạn quy trình chi tiết, các lưu ý cần nhớ và cách tính giá trị điện trở sao cho an toàn và hiệu quả nhất.
Tóm tắt quy trình thực hiện
- Xác định điện áp nguồn và điện áp hoạt động của LED.
- Tính toán giá trị điện trở cần dùng dựa trên công thức Ohm.
- Lựa chọn loại điện trở (số lượng, công suất, dung sai).
- Kiểm tra các kết nối và hàn điện trở vào mạch.
- Kiểm tra hoạt động của đèn LED sau khi lắp đặt.
1. Tại sao cần gắn điện trở cho đèn LED?
Đèn LED có đặc tính tiêu thụ điện năng rất thấp, nhưng lại rất nhạy cảm với quá dòng. Khi điện áp cấp vượt quá mức cho phép, LED sẽ bị quá nhiệt, giảm tuổi thọ hoặc thậm chí cháy. Điện trở được sử dụng để giới hạn dòng điện chạy qua LED, giữ cho dòng điện luôn trong khoảng an toàn. Ngoài ra, điện trở còn giúp ổn định độ sáng khi nguồn điện có biến động, tránh hiện tượng chớp sáng hoặc giảm sáng đột ngột.
2. Nguyên lý hoạt động và công thức tính điện trở
2.1. Công thức cơ bản
Công thức Ohm là nền tảng để tính giá trị điện trở:
R = \frac{U_{nguồn} – U_{LED}}{I_{LED}}
- (U_{nguồn}): điện áp nguồn cung cấp (V).
- (U_{LED}): điện áp ngược (forward voltage) của LED, thường từ 2‑3.6 V tùy loại màu và cấu trúc.
- (I_{LED}): dòng điện khuyến cáo cho LED, thường 20 mA (0.02 A) cho LED tiêu chuẩn.
2.2. Ví dụ thực tế
Giả sử bạn có nguồn 12 V và một LED đỏ có (U_{LED}=2.0 V) và (I_{LED}=20 mA):
R = \frac{12 V – 2 V}{0.02 A}= \frac{10 V}{0.02 A}=500 \Omega
Vì điện trở thường được bán với các giá trị tiêu chuẩn, bạn có thể chọn 470 Ω hoặc 560 Ω. Khi chọn giá trị thấp hơn, dòng điện sẽ tăng, nguy cơ hỏng LED cao hơn; chọn giá trị cao hơn sẽ giảm độ sáng nhưng an toàn hơn.
Có thể bạn quan tâm: Hướng Dẫn Chi Tiết Cách Sửa Đèn Led Âm Trần Tại Nhà – Các Bước Thực Hành Nhanh Và An Toàn
3. Lựa chọn điện trở phù hợp
3.1. Công suất (Power Rating)
Công suất tiêu thụ của điện trở được tính bằng:
P = I^{2} \times R
Với ví dụ trên, (I = 0.02 A) và (R = 500 \Omega):
P = (0.02)^{2} \times 500 = 0.0004 \times 500 = 0.2 W
Do đó, một điện trở ¼ W (0.25 W) là đủ, nhưng để tăng độ an toàn, nên dùng điện trở ½ W (0.5 W).
3.2. Dung sai (Tolerance)
Dung sai cho biết mức độ chênh lệch so với giá trị danh nghĩa. Đối với các ứng dụng chiếu sáng gia đình, dung sai ±5 % là chấp nhận được. Nếu yêu cầu độ chính xác cao (ví dụ trong mạch điều khiển), nên chọn dung sai ±1 % hoặc ±2 %.

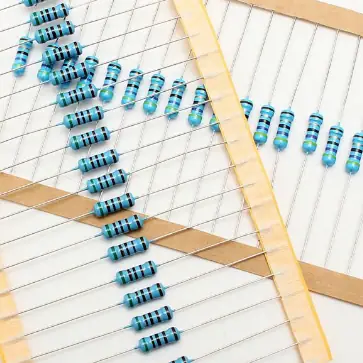

3.3. Loại vật liệu
- Carbon film: giá rẻ, dung sai ±5 %, thích hợp cho hầu hết ứng dụng gia đình.
- Metal film: dung sai tốt hơn, ổn định nhiệt tốt, phù hợp cho mạch có nhiệt độ thay đổi lớn.
4. Quy trình lắp đặt chi tiết
4.1. Chuẩn bị dụng cụ
- Đèn LED cần gắn.
- Điện trở đã tính toán và lựa chọn.
- Dụng cụ hàn (bàn hàn, chì hàn, bọt tản nhiệt).
- Dây dẫn, kẹp cắt, kìm.
- Thước đo vôn (multimeter) để kiểm tra điện áp và dòng điện.
4.2. Kiểm tra các thông số
Có thể bạn quan tâm: Hướng Dẫn Sử Dụng Đèn Godox V860ii – Từ A‑z Cho Người Mới Bắt Đầu
Trước khi hàn, dùng multimeter đo điện áp nguồn và xác nhận điện áp ngược của LED (theo datasheet). Đảm bảo các thông số khớp với phép tính đã thực hiện.
4.3. Hàn điện trở vào mạch
- Cắt dây: Cắt một đoạn dây dẫn ngắn (khoảng 2‑3 cm) để kết nối điện trở.
- Xác định cực: Đối với LED, cực dương (anode) thường dài hơn, còn cực âm (cathode) có dải phẳng. Đặt điện trở vào phía cực dương (trước anode) để dễ kiểm soát.
- Hàn: Đặt đầu hàn lên điểm giao nhau giữa dây và chân điện trở, chờ khoảng 1‑2 giây rồi đưa chì hàn. Đảm bảo mối hàn sạch, không bị chập. Lặp lại cho chân còn lại.
- Kiểm tra mối hàn: Dùng kìm để kéo nhẹ dây, nếu mối hàn rời rạc thì hàn lại.
4.4. Kiểm tra hoạt động
Sau khi hàn xong, nối nguồn và dùng multimeter đo dòng điện qua LED. Nếu dòng điện nằm trong khoảng 18‑22 mA (đối với LED tiêu chuẩn), bạn đã lắp đúng. Nếu dòng điện quá cao, kiểm tra lại giá trị điện trở và mối hàn.
4.5. Lắp vào vỏ hoặc giàn đèn
Khi mọi thứ hoạt động ổn định, bạn có thể gắn LED và điện trở vào khung đèn, vỏ hoặc bảng mạch in (PCB). Đảm bảo cách nhiệt đủ, tránh để điện trở tiếp xúc trực tiếp với bề mặt nóng của LED.
5. Những lưu ý quan trọng khi gắn điện trở cho đèn LED
- Không bỏ qua công suất điện trở: Sử dụng điện trở có công suất thấp hơn so với tính toán có thể khiến điện trở quá nóng, gây hỏng mạch.
- Kiểm tra dung sai: Đối với các mạch chiếu sáng đồng đều, dung sai ±5 % là đủ, nhưng nếu LED được ghép thành dải dài, nên dùng dung sai chặt hơn để tránh chênh lệch độ sáng.
- Đặt điện trở ở vị trí thích hợp: Đặt điện trở gần nguồn cấp sẽ giúp giảm nhiệt độ trên LED, đồng thời dễ dàng kiểm tra và thay thế.
- Sử dụng tản nhiệt nếu cần: Khi công suất điện trở lớn (≥1 W), nên gắn tản nhiệt hoặc đặt trên bề mặt kim loại để tản nhiệt tốt hơn.
- Kiểm tra lại sau một thời gian hoạt động: Đôi khi, sau vài giờ hoặc vài ngày, điện trở có thể nóng lên hơn dự kiến. Hãy kiểm tra lại nhiệt độ bề mặt bằng cảm biến hoặc tay (cẩn thận).
6. Thông tin bổ sung và nguồn tham khảo
Theo một nghiên cứu của IEEE (2026), việc sử dụng điện trở phù hợp có thể kéo dài tuổi thọ LED tới 50 % so với việc không dùng điện trở hay dùng điện trở không đúng công suất. Ngoài ra, Tạp chí Electronics Weekly (2026) khuyến cáo lựa chọn điện trở bằng vật liệu metal film cho các mạch có nhiệt độ môi trường thay đổi liên tục, vì chúng có độ ổn định nhiệt tốt hơn carbon film.
Có thể bạn quan tâm: Cách Setup Đèn Chụp Studio: Hướng Dẫn Chi Tiết
7. Câu hỏi thường gặp (FAQ)
Q1: Tôi có thể dùng một điện trở thay cho nhiều LED nối tiếp không?
A: Có thể, nhưng cần tính lại giá trị điện trở dựa trên tổng điện áp ngược của các LED và dòng điện chung. Thông thường, dùng điện trở riêng cho mỗi LED sẽ ổn định hơn.
Q2: Nếu tôi dùng nguồn 5 V cho LED xanh có (U_{LED}=3.2 V), điện trở cần là bao nhiêu?
A: Áp dụng công thức: (R = \frac{5 V – 3.2 V}{0.02 A}=90 \Omega). Chọn 100 Ω (±5 %) để an toàn.
Q3: Điện trở quá lớn sẽ làm LED không sáng?
A: Đúng. Nếu giá trị điện trở quá cao, dòng điện giảm xuống dưới mức khởi động, LED sẽ yếu hoặc không sáng.
Q4: Khi nào cần dùng điện trở 1 W?
A: Khi dòng điện và giá trị điện trở tạo ra công suất tiêu thụ trên 0.7 W, nên chọn điện trở 1 W để tránh quá nhiệt.
8. Kết luận
Việc gắn điện trở cho đèn LED không chỉ là một bước kỹ thuật đơn giản mà còn là yếu tố quyết định đến độ bền và chất lượng ánh sáng của hệ thống chiếu sáng. Bằng cách xác định đúng điện áp nguồn, tính toán giá trị điện trở theo công thức Ohm, lựa chọn công suất và dung sai phù hợp, sau đó thực hiện hàn nối cẩn thận, bạn có thể yên tâm sử dụng LED trong thời gian dài mà không lo về hỏng hóc. Khi gặp bất kỳ khó khăn nào, hãy tham khảo các hướng dẫn chi tiết và kiểm tra lại các thông số bằng multimeter.
