Giới thiệu nhanh

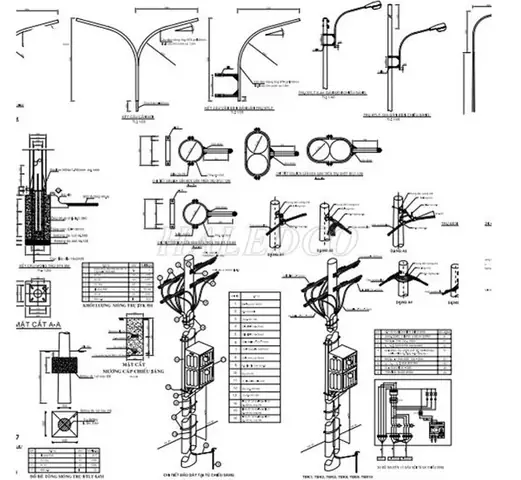

Bạn đang tìm download bản vẽ CAD cột đèn chiếu sáng để hỗ trợ thiết kế hệ thống chiếu sáng công trình? Bài viết này cung cấp hướng dẫn chi tiết các bước tải bản vẽ, lưu ý pháp lý và những nguồn tài nguyên đáng tin cậy. Bạn sẽ nắm rõ quy trình tải, cách kiểm tra chất lượng file và áp dụng chúng vào dự án thực tế.
Tóm tắt quy trình tải bản vẽ nhanh
- Xác định tiêu chuẩn và loại cột đèn cần thiết (trụ tròn, trụ vuông, độ cao, công suất).
- Truy cập các trang web cung cấp bản vẽ CAD miễn phí hoặc trả phí uy tín.
- Tìm kiếm bằng từ khóa download bản vẽ CAD cột đèn chiếu sáng và lọc kết quả theo định dạng DWG, DXF.
- Kiểm tra bản quyền, giấy phép sử dụng và tải file về.
- Mở file trong phần mềm CAD (AutoCAD, DraftSight…) để kiểm tra chi tiết và chỉnh sửa phù hợp với dự án.
1. Tại sao cần bản vẽ CAD cột đèn chiếu sáng?
- Tiết kiệm thời gian thiết kế: Các bản vẽ sẵn có giúp kỹ sư nhanh chóng lắp ráp mô hình mà không phải vẽ lại từ đầu.
- Đảm bảo chuẩn kỹ thuật: Các bản vẽ được chuẩn hoá theo tiêu chuẩn IEC, VDE hoặc tiêu chuẩn quốc gia, giảm thiểu sai sót khi thi công.
- Tương thích đa nền tảng: Định dạng DWG/DXF có thể mở trên hầu hết các phần mềm CAD hiện nay, thuận tiện cho cộng tác nhóm.
2. Các tiêu chuẩn quan trọng cần lưu ý
| Tiêu chuẩn | Mô tả ngắn gọn | Áp dụng cho |
|---|---|---|
| IEC 60598-1 | Yêu cầu chung cho thiết bị chiếu sáng | Tất cả loại đèn công nghiệp |
| VDE 0700 | Quy chuẩn an toàn điện cho thiết bị chiếu sáng | Thị trường châu Âu |
| TCVN 6425 | Tiêu chuẩn Việt Nam về chiếu sáng công trình | Dự án nội địa |
Việc lựa chọn bản vẽ tuân thủ các tiêu chuẩn trên giúp dự án đáp ứng yêu cầu pháp lý và an toàn.
3. Nguồn tải bản vẽ CAD uy tín
Có thể bạn quan tâm: Doraemon Đèn Pin Lộng Lẫy – Hướng Dẫn Toàn Diện Về Sản Phẩm Và Ứng Dụng
3.1. Thư viện CAD miễn phí
- GrabCAD – Cộng đồng kỹ sư chia sẻ hơn 5 triệu mô hình CAD, trong đó có nhiều mẫu cột đèn chiếu sáng.
- TraceParts – Cung cấp bản vẽ chi tiết của các nhà sản xuất quốc tế, hỗ trợ tải dưới dạng DWG, STEP.
- CADdetails – Tập trung vào kiến trúc và cơ điện, có thư mục “Lighting Poles” phong phú.
3.2. Thư viện trả phí
- TurboSquid – Bản vẽ chất lượng cao, kèm theo giấy phép thương mại cho dự án quy mô lớn.
- 3DContentCentral – Được các nhà sản xuất công nghiệp hỗ trợ, bảo đảm tính chính xác và cập nhật.
3.3. Trang web của nhà sản xuất
Nhiều nhà sản xuất cột đèn chiếu sáng (ví dụ: Philips, Osram, Panasonic) cung cấp bản vẽ CAD miễn phí trên trang hỗ trợ kỹ thuật. Bạn có thể truy cập trực tiếp vào panasonicvn.com.vn để nhận các tài liệu thiết kế mới nhất.
4. Quy trình tải và kiểm tra file
4.1. Tìm kiếm và lọc file
- Mở trình duyệt, nhập từ khóa download bản vẽ CAD cột đèn chiếu sáng.
- Sử dụng bộ lọc “Định dạng DWG” hoặc “DXF” để thu hẹp kết quả.
- Kiểm tra mô tả file: kích thước, số lớp, tiêu chuẩn áp dụng.
4.2. Kiểm tra bản quyền
Có thể bạn quan tâm: Decal 7 Màu Dán Đèn: Hướng Dẫn Lựa Chọn, Lắp Đặt Và Bảo Quản Hiệu Quả
- Đọc kỹ phần “License” hoặc “Terms of Use”.
- Đối với tài liệu miễn phí, thường có giấy phép “Personal/Commercial Use – No Redistribution”.
- Nếu cần sử dụng cho dự án thương mại lớn, nên mua bản quyền để tránh vi phạm.
4.3. Mở và xác nhận chất lượng
- Dùng AutoCAD hoặc DraftSight mở file.
- Kiểm tra các lớp (Layers) có được đặt tên rõ ràng không (ví dụ: “Pole_Body”, “Mounting_Bracket”).
- Đảm bảo tỷ lệ (Scale) đúng và các chi tiết (hole, bolt pattern) khớp với tiêu chuẩn.
5. Cách tích hợp bản vẽ vào dự án thực tế
5.1. Đặt vào bản vẽ tổng thể
- Nhập bản vẽ cột đèn vào bản vẽ mặt bằng công trình.
- Sử dụng lệnh INSERT trong AutoCAD, đặt tọa độ chính xác dựa trên bản đồ địa hình.
- Kiểm tra va chạm (clash) với các hệ thống khác (điện, nước, HVAC).
5.2. Tùy chỉnh chi tiết
- Thay đổi chiều cao, độ dày ống trụ theo yêu cầu thiết kế.
- Thêm các phụ kiện như bảng quảng cáo, cảm biến chuyển động nếu cần.
- Cập nhật thông số kỹ thuật (công suất đèn, loại đèn LED) trong bảng thông số.
5.3. Xuất bản và chia sẻ
- Xuất file dưới dạng PDF hoặc DWG để gửi cho nhà thầu.
- Đính kèm tài liệu chứng nhận tiêu chuẩn và giấy phép sử dụng bản vẽ.
6. Lưu ý pháp lý và an toàn
Có thể bạn quan tâm: Cửa Hàng Đèn Trang Trí Tại Huế: Hướng Dẫn Chọn Nơi Mua Phù Hợp Và Nhận Ưu Đãi Tốt Nhất
- Bảo hộ bản quyền: Không sao chép, phân phối lại file nếu không có giấy phép.
- Tuân thủ quy chuẩn địa phương: Kiểm tra quy định chiếu sáng công cộng của thành phố hoặc tỉnh.
- An toàn điện: Đảm bảo thiết kế đáp ứng các yêu cầu cách điện và chịu tải gió theo tiêu chuẩn địa phương.
7. Câu hỏi thường gặp (FAQ)
Q1: Tôi có thể dùng bản vẽ CAD miễn phí cho dự án thương mại không?
A: Có, nếu giấy phép cho phép “Commercial Use”. Nếu không rõ, hãy mua bản quyền hoặc liên hệ nhà cung cấp để xác nhận.
Q2: Định dạng nào phổ biến nhất cho bản vẽ cột đèn?
A: DWG và DXF là hai định dạng được hỗ trợ rộng rãi trên hầu hết các phần mềm CAD.
Q3: Làm sao để kiểm tra độ chính xác của mẫu cột đèn?
A: So sánh các thông số kỹ thuật (đường kính, độ dài, vị trí lỗ) với datasheet của nhà sản xuất. Kiểm tra bằng công cụ MEASURE trong phần mềm CAD.
8. Kết luận
Việc download bản vẽ CAD cột đèn chiếu sáng không còn là thách thức khi bạn nắm rõ quy trình tìm kiếm, kiểm tra bản quyền và áp dụng các tiêu chuẩn kỹ thuật. Hãy lựa chọn nguồn tải uy tín như GrabCAD, TraceParts hoặc trực tiếp từ panasonicvn.com.vn, sau đó kiểm tra chi tiết trong phần mềm CAD để đảm bảo độ chính xác. Khi đã có bản vẽ chất lượng, quá trình thiết kế và thi công sẽ diễn ra suôn sẻ, đáp ứng yêu cầu an toàn và thẩm mỹ cho mọi công trình chiếu sáng.
