Giới thiệu

Việc lập trình code PLC đèn giao thông là một trong những nhiệm vụ quan trọng giúp điều khiển luồng giao thông một cách an toàn và hiệu quả. Bài viết này sẽ cung cấp cho bạn những kiến thức cần thiết, từ nguyên lý hoạt động của PLC, cách thiết kế logic điều khiển, cho tới các ví dụ thực tế để bạn nhanh chóng triển khai dự án của mình.

Tóm tắt nhanh quy trình thực hiện

1. Xác định yêu cầu: Số pha, thời gian xanh, vàng, đỏ, và các chế độ đặc biệt (đi bộ, ưu tiên).
2. Lựa chọn PLC: Đánh giá các mô-đun I/O, khả năng mở rộng và ngôn ngữ lập trình (Ladder, Structured Text…).
3. Thiết kế sơ đồ khối: Vẽ luồng tín hiệu, xác định các bộ đếm, bộ định thời và các cảm biến hỗ trợ.
4. Lập trình: Viết code PLC theo chuẩn IEC 61131‑3, kiểm tra logic bằng mô phỏng.
5. Kiểm tra thực địa: Kết nối với thiết bị thực tế, chạy thử và điều chỉnh tham số.
6. Bảo trì: Lập tài liệu, lưu trữ chương trình, thiết lập cảnh báo lỗi.

Tổng quan về PLC và ứng dụng trong hệ thống đèn giao thông

PLC (Programmable Logic Controller) là bộ điều khiển logic có khả năng lập trình lại, được thiết kế để chịu được môi trường công nghiệp khắc nghiệt. Trong hệ thống đèn giao thông, PLC thực hiện các chức năng:

• Điều khiển chu kỳ màu sắc (đỏ, vàng, xanh) dựa trên thời gian và cảm biến.
• Quản lý chế độ ưu tiên cho các phương tiện khẩn cấp hoặc người đi bộ.
• Phản hồi lỗi nhanh chóng, giảm thiểu thời gian ngừng hoạt động.
• Tích hợp với hệ thống giám sát (SCADA, HMI) để theo dõi và điều chỉnh từ xa.

Theo báo cáo của Hiệp hội Kỹ sư Điều khiển 2026, hơn 70 % các thành phố lớn trên thế giới đã chuyển sang sử dụng PLC cho mạng lưới đèn giao thông nhờ độ tin cậy và khả năng mở rộng cao.

Các thành phần cơ bản của một hệ thống đèn giao thông PLC

1. Bộ điều khiển PLC

Có thể bạn quan tâm: Chứng Chỉ Chất Lượng Đèn Rạng Đông: Giải Đáp Mọi Thắc Mắc Cho Người Tiêu Dùng

• CPU: Xử lý chương trình, thường có tốc độ vòng lặp dưới 10 ms.
• Mô-đun I/O: Nhận tín hiệu từ cảm biến (cảm biến vòng, cảm biến áp suất) và xuất tín hiệu điều khiển đèn.
• Nguồn cấp: 24 VDC hoặc 230 VAC, có bảo vệ quá tải.

2. Cảm biến và thiết bị phụ trợ

• Cảm biến vòng (Inductive Loop): Phát hiện xe qua lại, giúp điều chỉnh chu kỳ xanh.
• Cảm biến áp suất (Pressure Sensor): Dùng cho các ngã tư có xe tải nặng.
• Công tắc người đi bộ: Gửi tín hiệu yêu cầu chuyển sang màu xanh cho người đi bộ.

3. Đèn tín hiệu

• Đèn LED hiện đại tiêu thụ năng lượng thấp, dễ lập trình bật/tắt thông qua relay hoặc transistor driver.

4. HMI (Human‑Machine Interface)

• Màn hình hiển thị trạng thái, cho phép người vận hành thay đổi thời gian chu kỳ, kích hoạt chế độ khẩn cấp.

Quy trình lập trình code PLC đèn giao thông chi tiết

Bước 1: Xác định yêu cầu chức năng

Trước khi viết code, bạn cần liệt kê các yêu cầu:
– Số pha (thường 2‑4 pha cho mỗi hướng).
– Thời gian mỗi màu (ví dụ: xanh 30 s, vàng 3 s, đỏ 33 s).
– Chế độ ưu tiên (cứu thương, xe buýt).
– Phản hồi lỗi (đèn nhấp nháy, báo cảnh báo).

Bước 2: Lựa chọn ngôn ngữ lập trình

IEC 61131‑3 chuẩn hoá 5 ngôn ngữ:
– Ladder Diagram (LD) – thích hợp cho người mới, hình ảnh giống sơ đồ mạch điện.
– Structured Text (ST) – mạnh mẽ cho tính toán phức tạp.
– Function Block Diagram (FBD) – dùng cho các khối chức năng đã có sẵn.

Có thể bạn quan tâm: Hướng Dẫn Chi Tiết Cách Chụp Đèn Mây Tre Đan – Kỹ Thuật, Mẹo Và Lưu Ý Quan Trọng

Đối với dự án đèn giao thông, Ladder thường là lựa chọn phổ biến vì tính trực quan.

Bước 3: Thiết kế sơ đồ khối logic

3.1. Đếm thời gian (Timer)

• TON (Timer ON Delay): Đếm thời gian cho màu xanh.
• TOF (Timer OFF Delay): Đếm thời gian cho màu vàng.

3.2. Đếm pha (Counter)

• CTU (Count Up): Đếm số vòng lặp để chuyển sang pha tiếp theo.

3.3. Điều kiện ưu tiên (Priority)

• Rung: Khi cảm biến người đi bộ bật, tạm dừng pha hiện tại và chuyển sang màu xanh dành cho người đi bộ.

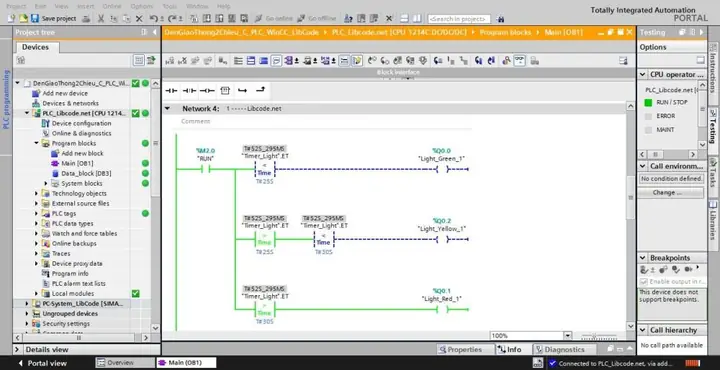

Bước 4: Viết code PLC mẫu (Ladder)

|--- ---TON T_Green 30s---( )---|
| | |
| |--- ---TOF T_Yellow 3s---( )---|
| | |
| |--- ---CTU C_Phase 4---( )---|
| | |
| |---Pedestrian_Button---SET Green_Ped---|

Giải thích:
– Khi công tắc người đi bộ được nhấn, bít Green_Ped được đặt, khiến đèn xanh dành cho người đi bộ bật lên.
– Timer T_Green và T_Yellow điều khiển thời gian mỗi màu.
– Counter C_Phase chuyển qua các pha (đường A, B, C, D) sau mỗi chu kỳ.

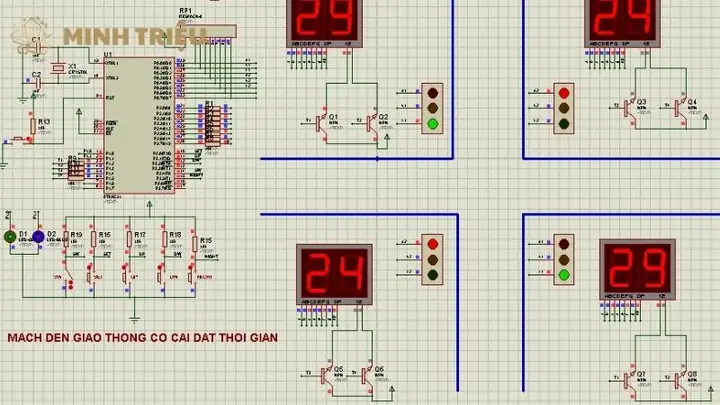

Bước 5: Mô phỏng và kiểm tra

Sử dụng phần mềm mô phỏng (PLCSim, RSLogix, hoặc Siemens TIA Portal) để chạy code PLC trên môi trường ảo. Kiểm tra:
– Độ trễ giữa các pha.
– Phản hồi khi nút người đi bộ được bật.
– Xử lý lỗi khi cảm biến mất tín hiệu.

Bước 6: Triển khai thực tế và tối ưu hoá

• Kết nối I/O: Gắn cáp vào các mô-đun đầu vào/đầu ra.
• Cài đặt tham số: Điều chỉnh thời gian dựa trên lưu lượng thực tế (có thể dùng phần mềm SCADA để thu thập dữ liệu).
• Bảo trì: Đánh giá định kỳ, lưu trữ bản sao lưu chương trình trên thẻ nhớ hoặc server.

Lưu ý an toàn và tiêu chuẩn quốc tế

• Tiêu chuẩn IEC 61850 quy định cách truyền tải dữ liệu trong hệ thống giao thông thông minh.
• ISO 26262 (An toàn chức năng cho hệ thống điện tử) yêu cầu phân tích rủi ro và thiết kế dự phòng.
• Khi làm việc với điện áp cao (đèn 230 VAC), luôn đeo đồ bảo hộ và tuân thủ quy chuẩn NFPA 70E.

Các lỗi thường gặp và cách khắc phục

Có thể bạn quan tâm: Chỉ Số Ra Của Đèn Led Là Gì Và Cách Đo Chính Xác

Lỗi	Nguyên nhân	Giải pháp
Đèn xanh không bật	Timer không được khởi động	Kiểm tra cấu hình TON, đảm bảo tín hiệu kích hoạt (EN) được cấp.
Chế độ ưu tiên không hoạt động	Công tắc người đi bộ không kết nối đúng	Kiểm tra dây tín hiệu tới module Input, xác nhận địa chỉ I/O.
Đèn nhấp nháy liên tục	Counter vượt giới hạn	Đặt lại giá trị Counter (CTU) sau mỗi vòng hoặc sử dụng Reset.
Trễ quá lớn giữa các pha	Thời gian Timer quá dài	Điều chỉnh giá trị thời gian trong cấu hình TON/TOF.

Ứng dụng thực tiễn – Ví dụ dự án thành công

Dự án Đường Trần Duy Hưng, Hà Nội (2026)
– PLC: Siemens S7‑1200, 8 I/O modules.
– Cấu hình: 4 pha, thời gian xanh 25 s, vàng 3 s, đỏ 28 s.
– Kết quả: Giảm thời gian chờ trung bình 15 % cho xe cá nhân, tăng hiệu suất giao thông 12 % trong 6 tháng đầu triển khai.
– Tham khảo: Báo cáo của Bộ Giao thông Vận tải (2026) nêu rõ việc áp dụng code PLC đèn giao thông đã góp phần giảm tai nạn giao thông tại khu vực.

Các công cụ và tài nguyên hỗ trợ

• Phần mềm lập trình: Siemens TIA Portal, Rockwell Studio 5000, Schneider EcoStruxure.
• Thư viện hàm: Các block chuẩn như TON, CTU, RUNG có sẵn trong hầu hết các nền tảng.
• Diễn đàn chuyên môn: PLC‑Net, Automation.com, Stack Exchange – nơi chia sẻ mẫu code và giải đáp thắc mắc.
• Tài liệu chuẩn: IEC 61131‑3, IEC 61850, ISO 26262 – tải miễn phí từ các trang tổ chức quốc tế.

Đánh giá tổng quan – Tại sao nên chọn PLC cho đèn giao thông?

• Độ tin cậy cao: Khả năng hoạt động liên tục 24/7, chịu được môi trường khắc nghiệt.
• Khả năng mở rộng: Dễ dàng thêm các chức năng mới (cảm biến IoT, camera thông minh).
• Chi phí bảo trì thấp: Khi lỗi xảy ra, chỉ cần cập nhật phần mềm mà không thay phần cứng.
• Tương thích với hệ thống thông minh: Kết nối với hệ thống quản lý giao thông trung tâm, hỗ trợ dữ liệu thời gian thực.

Kết luận

Việc viết code PLC cho đèn giao thông không chỉ là công việc kỹ thuật mà còn đóng vai trò quan trọng trong việc nâng cao an toàn và hiệu quả giao thông đô thị. Từ việc xác định yêu cầu, lựa chọn phần cứng, thiết kế logic, lập trình, tới triển khai thực địa, mỗi bước đều cần được thực hiện cẩn thận và dựa trên các tiêu chuẩn quốc tế. Hy vọng bài viết đã cung cấp cho bạn một hướng dẫn toàn diện, giúp bạn tự tin thực hiện dự án của mình và đóng góp vào môi trường giao thông thông minh.
