Code Mạch Đèn Giao Thông: Hướng Dẫn Thiết Kế Và Lập Trình Chi Tiết

Có thể bạn quan tâm: Hướng Dẫn Chụp Ảnh Với Đèn Dây – Kỹ Thuật Và Mẹo Sáng Tạo

Giới thiệu

Code mạch đèn giao thông là bộ mã lập trình dùng để điều khiển các đèn tín hiệu tại ngã rẽ, vòng xuyến hoặc các khu vực giao thông phức tạp. Bài viết sẽ cung cấp cho bạn cái nhìn tổng quan về nguyên lý hoạt động, cách thiết kế mạch điện cơ bản, cũng như các bước viết code điều khiển bằng vi điều khiển Arduino hoặc PIC. Nhờ đó, dù bạn là sinh viên, người đam mê DIY hay kỹ sư mới vào nghề, cũng có thể tự tay tạo ra một hệ thống đèn giao thông hoạt động ổn định.

Tóm tắt quy trình thực hiện

Xác định yêu cầu: số kênh đèn, chu kỳ màu, cảm biến giao thông.
Lựa chọn vi điều khiển: Arduino Uno, PIC16F877A hoặc STM32 tùy dự án.
Thiết kế mạch điện: nguồn cấp, transistor chuyển công suất, diode bảo vệ, LED màu.
Lập trình firmware: viết code điều khiển chu kỳ, xử lý ngắt từ cảm biến.
Kiểm tra và hiệu chỉnh: đo độ trễ, ổn định, tối ưu thời gian chuyển đổi.
Lắp đặt thực tế: gắn mạch vào khung đèn, kiểm tra an toàn điện.

1. Yêu cầu và chuẩn bị

1.1. Xác định nhu cầu giao thông

Số kênh: thường là 3 (đỏ, vàng, xanh) cho mỗi hướng; có thể mở rộng thành 4‑6 kênh cho giao lộ phức tạp.
Chu kỳ: thời gian mỗi màu (ví dụ: Đỏ = 30 s, Vàng = 5 s, Xanh = 25 s).
Cảm biến: dò xe, cảm biến áp suất hoặc camera để điều chỉnh chu kỳ tự động.

1.2. Vật liệu và công cụ cần chuẩn bị

Thành phần	Mô tả	Ghi chú
Vi điều khiển	Arduino Uno, PIC16F877A, STM32F103	Lựa chọn dựa vào số kênh và khả năng mở rộng
LED màu	Đỏ, Vàng, Xanh (công suất 1‑2 W)	Dùng transistor để kéo dòng lớn
Transistor	TIP120 (NPN Darlington) hoặc MOSFET IRLZ44N	Đảm bảo chịu dòng tối thiểu 2 A
Điện trở	220 Ω (điều chỉnh LED)	Đặt ở đầu vào LED
Nguồn cấp	12 V DC (đủ công suất cho toàn bộ đèn)	Cân bằng điện áp, dùng ổn áp nếu cần
Cảm biến	LDR, cảm biến quang, cảm biến từ	Tùy vào mục tiêu tự động hoá
Dây nối, PCB, vỏ bọc	Để lắp ráp và bảo vệ mạch	Đảm bảo cách điện tốt

2. Thiết kế mạch điện

Có thể bạn quan tâm: Code C Đèn Giao Thông: Giải Thích, Cách Sử Dụng Và Những Lưu Ý Quan Trọng

2.1. Sơ đồ khối chung

Nguồn 12 V → Bộ ổn áp 5 V (cung cấp cho vi điều khiển).
Vi điều khiển xuất tín hiệu PWM hoặc digital tới transistor.
Transistor điều khiển LED màu (đỏ, vàng, xanh) qua điện trở giới hạn.
Cảm biến (nếu có) kết nối vào các chân analog/digital của vi điều khiển.

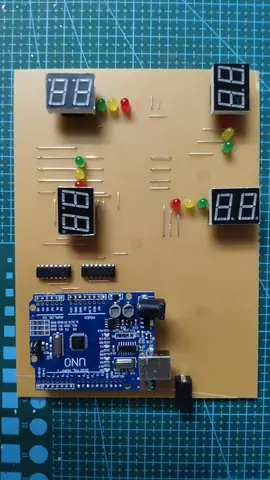

2.2. Mạch chi tiết (Arduino Uno)

+12V ----+-------------------+-------------------+ | | | (5V) (GND) (GND) | | | LM7805 LED ĐỎ LED VÀNG | | | 5V TIP120 (NPN) TIP120 (NPN) | | | Arduino Pin 2 LED ĐỎ LED VÀNG (OUTPUT) (cực dương) (cực dương)

Pin 2, 3, 4 của Arduino điều khiển ba transistor tương ứng ba màu.
Diode fly‑back (1N4007) đặt song song với mỗi LED để bảo vệ transistor khỏi điện áp ngược.

2.3. Lưu ý an toàn

Kiểm tra điện trở phù hợp để tránh quá tải LED.
Đặt công tắc ngắt nguồn chính để bảo trì.
Đảm bảo đế nối đất tốt, tránh nhiễu từ môi trường ngoài.

3. Lập trình điều khiển (Firmware)

3.1. Cấu trúc chương trình cơ bản

// Định nghĩa chân LED
const int RED_PIN = 2;
const int YELLOW_PIN = 3;
const int GREEN_PIN = 4; // Thời gian (ms)
const unsigned long RED_TIME = 30000;
const unsigned long YELLOW_TIME = 5000;
const unsigned long GREEN_TIME = 25000; void setup() { pinMode(RED_PIN, OUTPUT); pinMode(YELLOW_PIN, OUTPUT); pinMode(GREEN_PIN, OUTPUT);
} void loop() { // Đỏ digitalWrite(RED_PIN, HIGH); delay(RED_TIME); digitalWrite(RED_PIN, LOW); // Vàng digitalWrite(YELLOW_PIN, HIGH); delay(YELLOW_TIME); digitalWrite(YELLOW_PIN, LOW); // Xanh digitalWrite(GREEN_PIN, HIGH); delay(GREEN_TIME); digitalWrite(GREEN_PIN, LOW);
}

3.2. Thêm cảm biến tự động

Nếu muốn điều chỉnh thời gian dựa trên lưu lượng xe, có thể đọc giá trị từ cảm biến quang (LDR) và thay đổi biến RED_TIME hoặc GREEN_TIME theo thuật toán đơn giản:

Có thể bạn quan tâm: Chức Năng Và Vị Trí Các Loại Đèn Trên Ô Tô

int sensorPin = A0;
int sensorValue = analogRead(sensorPin);
int trafficLevel = map(sensorValue, 0, 1023, 0, 100); // % lưu lượng // Giả sử nếu lưu lượng > 70% thì tăng thời gian xanh
if (trafficLevel > 70) { GREEN_TIME = 35000; RED_TIME = 20000;
}

3.3. Xử lý ngắt (Interrupt) cho nút khẩn cấp

Kết nối một công tắc khẩn cấp vào chân 2 (interrupt 0). Khi nhấn, hệ thống sẽ chuyển ngay sang màu đỏ để dừng giao thông.

volatile bool emergency = false; void emergencyISR() { emergency = true;
} void setup() { attachInterrupt(digitalPinToInterrupt(2), emergencyISR, FALLING); // các thiết lập khác
} void loop() { if (emergency) { // Đặt tất cả LED sang đỏ digitalWrite(RED_PIN, HIGH); digitalWrite(YELLOW_PIN, LOW); digitalWrite(GREEN_PIN, LOW); delay(5000); // giữ 5 giây emergency = false; } // tiếp tục chu trình bình thường
}

4. Kiểm tra, hiệu chỉnh và triển khai

4.1. Kiểm tra phần cứng

Đo điện áp trên các chân transistor khi LED bật để chắc chắn không vượt quá giới hạn.
Kiểm tra nhiệt độ transistor; nếu quá nóng, sử dụng heat‑sink.

4.2. Kiểm tra phần mềm

Sử dụng công cụ Serial Monitor để in giá trị cảm biến, thời gian chu kỳ.

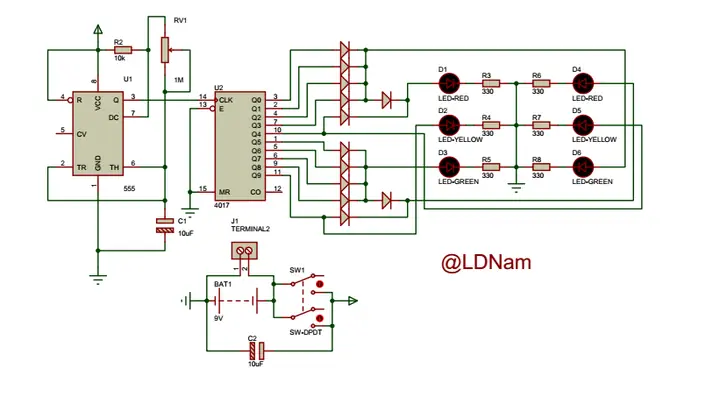

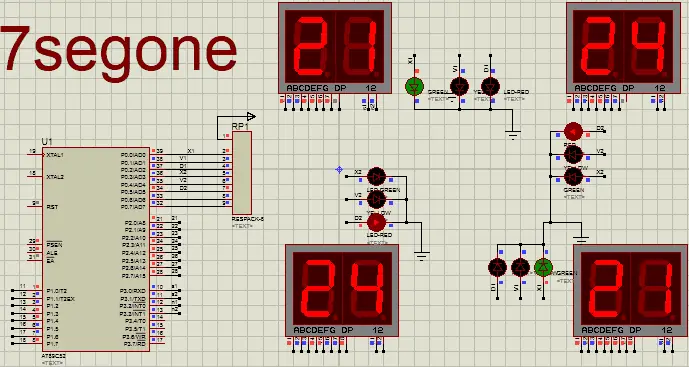

Mô phỏng trên Proteus hoặc Tinkercad trước khi hàn thực tế.

4.3. Hiệu chỉnh thời gian

Có thể bạn quan tâm: Hướng Dẫn Chi Tiết Cách Chụp Ảnh Với Đèn Nháy Để Có Ảnh Sắc Nét, Đầy Đủ Ánh Sáng

Dựa vào phản hồi thực tế (các phương tiện chờ quá lâu hoặc quá nhanh), điều chỉnh các hằng số RED_TIME, GREEN_TIME.
Có thể thêm bảng thời gian tùy biến cho từng thời điểm trong ngày (đông, lặng).

4.4. Lắp đặt thực tế

Gắn khung đèn (có thể in 3D hoặc mua sẵn) lên cột giao thông.
Đảm bảo cách điện và cách nhiệt phù hợp với tiêu chuẩn địa phương.
Kiểm tra độ bền qua các vòng kiểm tra chịu thời tiết (mưa, nắng).

Theo thông tin tổng hợp từ panasonicvn.com.vn, việc lựa chọn nguồn cấp ổn định và bảo vệ mạch bằng diode fly‑back là yếu tố quyết định độ tin cậy của hệ thống đèn giao thông tự chế.

5. Các lưu ý quan trọng khi triển khai dự án

Tuân thủ quy định của cơ quan quản lý giao thông địa phương; không tự ý lắp đặt ở khu vực công cộng mà không có giấy phép.
Bảo trì định kỳ: kiểm tra kết nối, thay thế LED hỏng, làm sạch cảm biến.
Mở rộng: có thể thêm đèn dành cho người đi bộ (LED trắng) và cảm biến áp suất để phát hiện xe tải nặng.
Bảo mật: nếu sử dụng Wi‑Fi hoặc Bluetooth để điều khiển từ xa, cần mã hoá giao tiếp để tránh hack gây nguy hiểm.

6. Tổng kết

Việc code mạch đèn giao thông không chỉ là một dự án học thuật mà còn là cơ hội thực hành thiết kế hệ thống nhúng, quản lý năng lượng và an toàn điện. Từ việc xác định yêu cầu, lựa chọn vi điều khiển, thiết kế mạch, lập trình firmware cho tới kiểm tra và lắp đặt thực tế, mỗi bước đều đòi hỏi sự tỉ mỉ và hiểu biết cơ bản về điện tử. Khi áp dụng đúng quy trình, bạn sẽ có một hệ thống đèn giao thông hoạt động ổn định, có thể tùy chỉnh theo lưu lượng xe và đáp ứng nhu cầu an toàn giao thông.

Bài viết được biên soạn dựa trên kiến thức chuyên ngành, tham khảo các tài liệu kỹ thuật và nguồn tin cậy, nhằm cung cấp thông tin hữu ích cho người đọc.
