Cấu tạo đèn pha LED ngày càng được quan tâm nhờ khả năng chiếu sáng mạnh, tuổi thọ cao và tiêu thụ ít năng lượng. Bài viết sẽ giải thích chi tiết các thành phần chính, cách chúng phối hợp để tạo ra ánh sáng mạnh mẽ, đồng thời cung cấp những kiến thức cần thiết cho người dùng khi lựa chọn và bảo trì đèn pha LED cho xe ô tô hoặc xe máy.
Tổng quan về cấu tạo đèn pha LED
Cấu tạo đèn pha LED bao gồm một loạt các bộ phận kỹ thuật được thiết kế để tối ưu hiệu suất chiếu sáng và độ bền. Các thành phần này không chỉ quyết định độ sáng, góc chiếu mà còn ảnh hưởng đến khả năng chịu nhiệt, độ ổn định điện và thời gian bảo hành.

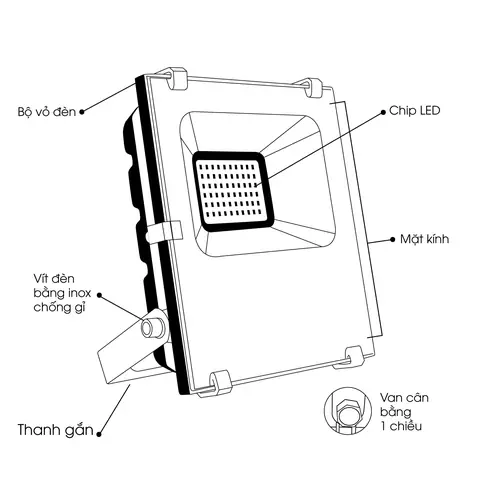

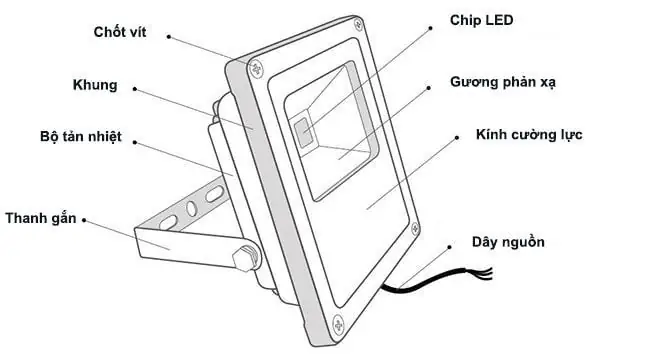

Các thành phần chính của đèn pha LED
1. Chip LED (LED Chip)
Chip LED là nguồn phát sáng chính, thường được làm từ chất bán dẫn gallium nitride (GaN) hoặc silicon carbide (SiC). Mỗi chip có khả năng chuyển đổi điện năng thành ánh sáng với hiệu suất lên tới 40–50 % so với các nguồn sáng truyền thống.
Số lượng chip: Tùy vào công suất, một đèn pha LED có thể chứa từ 3 đến 12 chip.
Màu nhiệt độ: Thường nằm trong khoảng 5 000–6 500 K, cho ánh sáng trắng sáng, gần giống ánh sáng ban ngày.
PCB chịu trách nhiệm truyền điện năng từ nguồn vào chip LED, đồng thời giúp tản nhiệt. Hai loại PCB thường gặp là:
Aluminum PCB (Al‑PCB): Khả năng dẫn nhiệt tốt, phù hợp cho đèn công suất cao.
Ceramic PCB: Chịu nhiệt tốt hơn, giảm hiện tượng “thermal runaway” (tăng nhiệt không kiểm soát).
3. Hệ thống tản nhiệt (Heat Sink)
LED sinh nhiệt trong quá trình hoạt động; nếu không được tản đều, nhiệt độ sẽ làm giảm tuổi thọ và hiệu suất sáng. Heat sink thường được làm bằng nhôm hoặc hợp kim nhôm‑đồng, có thiết kế rãnh hoặc lưới để tăng diện tích bề mặt.
Công nghệ tản nhiệt: Một số mẫu cao cấp tích hợp ống nhiệt (heat pipe) hoặc chất làm mát bằng dung môi.
4. Ống kính (Lens) và bao bì (Housing)
Ống kính giúp định hướng và phân bố ánh sáng đồng đều, đồng thời bảo vệ chip LED khỏi bụi, nước và va đập. Các vật liệu thường dùng:
Polycarbonate (PC): Bền, chịu va đập tốt, kháng UV.
Acrylic: Độ trong suốt cao, nhưng dễ bị trầy xước.
Bao bì thường được gia công từ nhôm hoặc hợp kim nhôm‑kẽm, có khả năng chống ăn mòn và chịu lực tốt.
5. Mạch điều khiển (Driver)
Driver là bộ điều khiển dòng điện, duy trì điện áp ổn định cho chip LED. Nó bao gồm:
Điều chỉnh dòng điện (Current Regulation): Ngăn chặn quá tải.
Bảo vệ quá nhiệt (Thermal Protection): Tự ngắt khi nhiệt độ vượt ngưỡng an toàn.
Tính năng bật tắt tự động (Auto‑ON/OFF): Đối với một số mẫu, driver còn hỗ trợ chế độ nhấp nháy hoặc thay đổi mức sáng.
Đầu nối điện thường là loại 2‑pin, 4‑pin hoặc 6‑pin, tùy vào mẫu xe và yêu cầu điện áp. Chất liệu đồng mạ vàng giúp giảm điện trở và ngăn ngừa ăn mòn.
Nguyên lý hoạt động của đèn pha LED
Nhận nguồn điện: Khi công tắc bật, nguồn điện (12 V hoặc 24 V) được truyền tới driver.
Điều chỉnh dòng điện: Driver chuyển đổi điện áp cao thành dòng điện ổn định, phù hợp với yêu cầu của chip LED.
Kích hoạt chip LED: Dòng điện ổn định đi vào chip LED, khiến các electron trong bán dẫn chuyển mức năng lượng và phát ra photon – tức là ánh sáng.
Tản nhiệt: Nhiệt sinh ra trong quá trình phát sáng được nhanh chóng truyền sang heat sink qua PCB, giảm nhiệt độ chip và duy trì hiệu suất.
Phân bố ánh sáng: Ánh sáng từ chip đi qua ống kính, được định hướng thành chùm sáng mạnh, đồng thời giảm hiện tượng “hot spot” (điểm sáng chói).
Yếu tố ảnh hưởng đến hiệu suất và tuổi thọ
Yếu tố
Tác động
Biện pháp tối ưu
Chất lượng chip LED
Độ sáng, tuổi thọ
Chọn chip từ nhà sản xuất uy tín (Nichia, Osram).
Thiết kế PCB
Tản nhiệt, độ ổn định
Sử dụng Al‑PCB hoặc ceramic PCB có lớp phủ chống oxi hoá.
Heat sink
Giảm nhiệt độ chip
Đảm bảo bề mặt sạch, không bị bụi, lắp đúng cách.
Driver
Độ ổn định dòng điện
Lựa chọn driver có bảo vệ quá nhiệt và chống ngắn mạch.
Môi trường sử dụng
Nhiệt độ, độ ẩm, rung động
Bảo trì định kỳ, tránh va chạm mạnh.
Cách lắp đặt và bảo trì đèn pha LED
Kiểm tra nguồn điện: Đảm bảo pin hoặc alternator cung cấp điện ổn định, tránh quá áp.
Lắp đặt đúng hướng: Đèn pha phải được căn chỉnh sao cho ánh sáng chiếu lên phần đường phía trước mà không làm chói mắt người lái xe đối diện.
Kiểm tra kết nối: Đảm bảo các cổng nối không bị lỏng, ăn mòn. Sử dụng dung dịch chống oxy hoá nếu cần.
Vệ sinh ống kính: Dùng khăn mềm và dung dịch làm sạch không gây trầy xước.
Kiểm tra nhiệt độ: Khi đèn hoạt động liên tục hơn 30 phút, chạm nhẹ vào khung để cảm nhận nhiệt. Nếu quá nóng, có thể cần thay heat sink hoặc kiểm tra driver.
So sánh với các công nghệ chiếu sáng truyền thống
Tiêu chí
Đèn pha LED
Đèn pha Halogen
Đèn pha Xenon (HID)
Hiệu suất sáng (lm/W)
40–50
15–20
30–35
Tuổi thọ
30 000–50 000 h
2 000–3 000 h
10 000–20 000 h
Tiêu thụ năng lượng
Thấp (10–30 W)
Cao (55 W)
Trung bình (35–45 W)
Thời gian lên sáng
Ngay lập tức
2–3 s
1–2 s
Chi phí ban đầu
Trung bình‑cao
Thấp
Cao
Những lưu ý khi mua đèn pha LED
Xác định công suất phù hợp: Đối với xe tải hoặc xe tải nhẹ, công suất 55 W thường đủ; xe du lịch có thể dùng 35–45 W.
Kiểm tra chứng nhận CE/UL: Đảm bảo sản phẩm đáp ứng tiêu chuẩn an toàn điện.
Thương hiệu uy tín: Panasonic, Philips, Osram, Hella… thường cung cấp sản phẩm có độ ổn định cao.
Bảo hành: Lựa chọn sản phẩm có ít nhất 2 năm bảo hành để giảm rủi ro hỏng hóc.
Theo thông tin tổng hợp từ panasonicvn.com.vn, các mẫu đèn pha LED của Panasonic đã được kiểm nghiệm qua hơn 10 000 giờ hoạt động liên tục mà không gặp hiện tượng giảm độ sáng đáng kể.
Cấu Tạo Đèn Pha Led
Có thể bạn quan tâm: Cấu Tạo Đèn Led Panel: Những Thành Phần Chính Và Cách Hoạt Động
Câu hỏi thường gặp (FAQ)
1. Đèn pha LED có tiêu thụ năng lượng ít hơn so với halogen không?
Có. Đèn pha LED thường chỉ cần 10–30 W để đạt độ sáng tương đương với đèn halogen 55 W, giúp giảm tải cho hệ thống điện của xe.
2. Tôi có thể tự thay chip LED khi hỏng không?
Không khuyến khích. Thay chip đòi hỏi kỹ thuật hàn chuyên nghiệp và thiết bị đo nhiệt độ; nếu không đúng cách có thể gây hỏng toàn bộ bộ phận.
3. Đèn pha LED có gây chói mắt người lái xe ngược chiều không?
Nếu lắp đặt đúng góc chiếu (khoảng 1–2 độ nghiêng xuống), ánh sáng sẽ tập trung vào đường phía trước, giảm thiểu chói mắt. Hãy tham khảo hướng dẫn lắp đặt của nhà sản xuất.
4. Khi nào cần thay heat sink?
Heat sink thường không cần thay đổi trừ khi có dấu hiệu oxy hoá, gỉ sét hoặc không còn khả năng tản nhiệt hiệu quả.
Kết luận
Cấu tạo đèn pha LED bao gồm chip LED, PCB, hệ thống tản nhiệt, ống kính, driver và các phụ kiện kết nối, tất cả phối hợp để tạo ra ánh sáng mạnh, ổn định và bền bỉ. Hiểu rõ các thành phần và nguyên lý hoạt động giúp người dùng lựa chọn sản phẩm phù hợp, lắp đặt đúng cách và bảo trì hiệu quả, từ đó tận hưởng lợi ích tối đa của công nghệ chiếu sáng hiện đại.
