Giới thiệu
Việc cách nối đèn LED với pin là một kỹ năng cơ bản nhưng hữu ích cho nhiều ứng dụng trong đời sống, từ đèn chiếu sáng trong các dự án DIY cho tới hệ thống chiếu sáng dự phòng. Bài viết dưới đây sẽ cung cấp cho bạn toàn bộ quy trình, những lưu ý quan trọng và cách lựa chọn linh kiện sao cho an toàn và hiệu quả.
Tóm tắt quy trình thực hiện
- Xác định nhu cầu điện áp và dòng điện của đèn LED.
- Chọn pin phù hợp (loại, dung lượng, điện áp).
- Chuẩn bị các linh kiện: điện trở hạn dòng, công tắc, dây dẫn, đầu nối.
- Lắp ráp mạch nối theo sơ đồ cơ bản.
- Kiểm tra và chạy thử để chắc chắn không có hiện tượng quá nhiệt hoặc chập mạch.
1. Nguyên tắc cơ bản khi nối LED với pin
1.1. Điện áp hoạt động của LED
LED thường hoạt động ở điện áp 2‑3 V (đối với màu đỏ, vàng) và 3‑3.5 V (đối với màu xanh, trắng). Để tránh hỏng LED, không nên cấp điện áp cao hơn mức cho phép.
1.2. Dòng điện tiêu thụ
Đa số LED tiêu thụ khoảng 20 mA. Khi nối nhiều LED nối tiếp, dòng điện vẫn giữ ở mức này, nhưng điện áp tổng cộng sẽ tăng lên tương ứng với số LED.
1.3. Tại sao cần điện trở hạn dòng?
Có thể bạn quan tâm: Cách Nối Dây Đèn Trang Trí: Hướng Dẫn Chi Tiết Từng Bước
Pin thường cung cấp điện áp ổn định hơn so với LED. Nếu không có điện trở, dòng điện sẽ tăng lên nhanh, làm LED cháy nhanh. Công thức tính điện trở:
R = \frac{U_{pin} – U_{LED}}{I_{LED}}
Trong đó:
– (U_{pin}) = điện áp pin (ví dụ 9 V).
– (U_{LED}) = điện áp LED (ví dụ 2 V).
– (I_{LED}) = dòng điện mong muốn (20 mA = 0.02 A).
1.4. Lựa chọn loại pin
- Pin AA/AAA (1.5 V) thường dùng cho một hoặc hai LED.
- Pin 9 V thích hợp cho nhiều LED nối tiếp hoặc khi cần điện trở lớn hơn.
- Pin lithium-ion (3.7 V) cung cấp dung lượng cao, nhưng cần mạch bảo vệ quá áp và quá nhiệt.

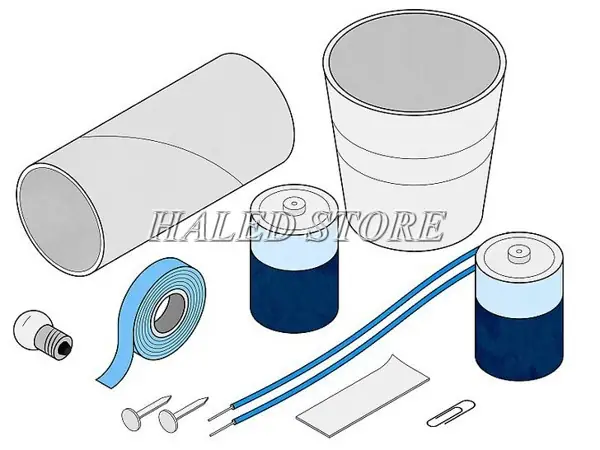

2. Các linh kiện cần chuẩn bị
| Linh kiện | Chức năng | Ghi chú |
|---|---|---|
| Đèn LED | Nguồn sáng | Chọn màu và công suất phù hợp |
| Pin (AA, 9 V, Li‑ion…) | Nguồn cung cấp | Kiểm tra điện áp và dung lượng |
| Điện trở hạn dòng | Bảo vệ LED | Giá trị tính theo công thức trên |
| Dây dẫn (22‑26 AWG) | Kết nối | Dễ uốn, chịu được dòng điện nhỏ |
| Công tắc (tùy chọn) | Điều khiển bật/tắt | Có thể dùng công tắc nhấn hoặc trượt |
| Đầu nối (solder, jack) | Gắn kết | Đảm bảo kết nối chắc chắn |

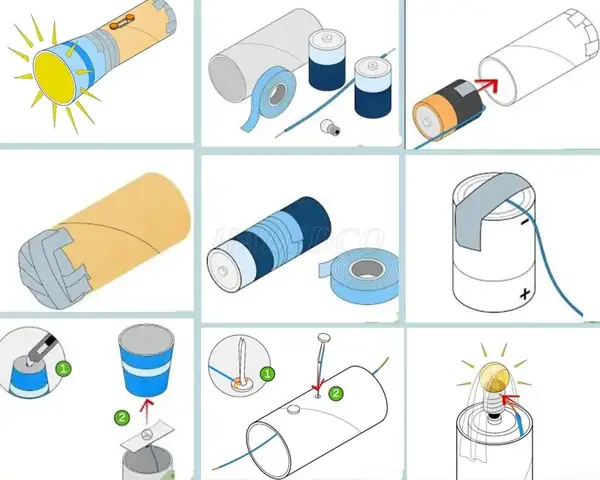

3. Hướng dẫn lắp ráp chi tiết
3.1. Bước 1: Xác định cấu hình mạch
- Nối tiếp (Series): Đèn LED được xếp thành chuỗi, điện áp tổng cộng = tổng điện áp các LED. Dòng điện luôn bằng dòng của một LED.
- Nối song song (Parallel): Mỗi LED có điện áp riêng, dòng tổng = tổng dòng của từng LED. Thường dùng điện trở riêng cho mỗi nhánh để cân bằng.
3.2. Bước 2: Tính giá trị điện trở
Giả sử dùng một LED đỏ (2 V) và pin 9 V:
R = \frac{9V – 2V}{0.02A} = 350 \Omega
Lựa chọn điện trở tiêu chuẩn gần nhất: 330 Ω hoặc 360 Ω. Nếu muốn bảo vệ an toàn hơn, dùng 470 Ω.
3.3. Bước 3: Cắt và gỡ bọc dây
Có thể bạn quan tâm: Cách Nối Dây Đèn Led 5050 – Hướng Dẫn Chi Tiết Từng Bước
Cắt dây dài phù hợp, gỡ bọc khoảng 5 mm ở đầu để lắp vào đầu nối hoặc hàn.
3.4. Bước 4: Hàn các thành phần
- Hàn điện trở vào chân dương (anode) của LED.
- Nối đầu dây dương của pin vào một đầu điện trở.
- Nối đầu dây âm của pin vào chân âm (cathode) của LED.
- Nếu có công tắc, đặt nó giữa pin và điện trở để dễ bật/tắt.
3.5. Bước 5: Kiểm tra mạch
Dùng đồng hồ đa năng đo điện áp trên LED. Giá trị phải gần với điện áp danh định (2‑3 V). Kiểm tra nhiệt độ điện trở sau vài phút hoạt động; nếu quá nóng, giảm dòng hoặc tăng giá trị điện trở.
3.6. Bước 6: Hoàn thiện và bảo quản
- Bọc các mối hàn bằng ống co hoặc keo silicon để tránh ngắn mạch.
- Đặt mạch vào vỏ nhựa hoặc hộp đựng để bảo vệ khỏi va đập.
Theo thông tin tổng hợp từ panasonicvn.com.vn, việc lựa chọn pin chất lượng và thực hiện hàn đúng kỹ thuật sẽ kéo dài tuổi thọ của đèn LED và giảm nguy cơ cháy nổ.
4. Các lỗi thường gặp và cách khắc phục
| Lỗi | Nguyên nhân | Giải pháp |
|---|---|---|
| LED không sáng | Dòng điện quá thấp hoặc kết nối ngược | Kiểm tra cực dương/âm, tăng giá trị điện trở hoặc dùng pin có điện áp cao hơn |
| LED cháy nhanh | Dòng quá cao, điện trở quá nhỏ | Tăng giá trị điện trở, giảm điện áp pin |
| Nhiệt điện trở cao | Dòng quá lớn hoặc điện trở không phù hợp | Sử dụng điện trở công suất lớn hơn (0.5 W) |
| Pin nhanh cạn | Dòng tiêu thụ lớn, pin dung lượng thấp | Dùng pin dung lượng cao hơn hoặc giảm số LED đồng thời |
5. Ứng dụng thực tiễn
5.1. Đèn pin dự phòng DIY
Có thể bạn quan tâm: Cách Nối Bóng Đèn Nháy: Hướng Dẫn Chi Tiết Từng Bước An Toàn Và Hiệu Quả
Sử dụng 2‑3 viên pin AA và một LED trắng 5 V, kết hợp với công tắc nhấn, tạo ra nguồn sáng di động cho các chuyến cắm trại.
5.2. Đèn trang trí nội thất
Nối nhiều LED màu xanh, đỏ thành chuỗi dài, dùng pin 9 V và một công tắc trượt để điều khiển ánh sáng trong phòng khách.
5.3. Hệ thống chiếu sáng khẩn cấp cho ô tô
Kết hợp pin lithium‑ion 3.7 V và một mạch hạn dòng, cung cấp ánh sáng cho xe trong trường hợp bình ắc quy chính hỏng.
6. Lưu ý an toàn khi làm việc với pin và LED
- Không hàn trực tiếp trên pin: Nhiệt độ cao có thể làm pin rò rỉ hoặc nổ.
- Kiểm tra điện áp trước khi nối: Dùng đồng hồ đo để chắc chắn pin còn ổn định.
- Đảm bảo thông gió: Khi sử dụng điện trở công suất lớn, mạch cần có không gian thoáng để tản nhiệt.
- Bảo quản pin ở nơi khô ráo, tránh nhiệt độ cao để duy trì hiệu suất lâu dài.
7. Tổng kết
Việc cách nối đèn LED với pin không chỉ đơn giản là hàn các linh kiện lại với nhau mà còn đòi hỏi kiến thức cơ bản về điện áp, dòng điện và cách bảo vệ LED bằng điện trở. Bằng cách tuân thủ các bước từ xác định nhu cầu, lựa chọn pin, tính toán điện trở, lắp ráp cẩn thận và kiểm tra an toàn, bạn sẽ có một hệ thống chiếu sáng ổn định, tiết kiệm năng lượng và bền bỉ. Hãy áp dụng những hướng dẫn trên để tự tin thực hiện các dự án DIY, đèn chiếu sáng dự phòng hoặc các giải pháp chiếu sáng sáng tạo khác.
