Cách nối đèn LED với nguồn 5V là câu hỏi phổ biến của những người mới bắt đầu làm việc với điện tử gia dụng và các dự án DIY. Bài viết này sẽ cung cấp cho bạn quy trình nối LED an toàn, hiệu quả và dễ thực hiện, đồng thời giải thích các nguyên lý cơ bản giúp bạn tự tin thực hiện các dự án sáng tạo trong tương lai.
Tóm tắt quy trình thực hiện
Xác định loại LED và điện áp định mức
Chọn điện trở phù hợp để giới hạn dòng điện
Chuẩn bị dây dẫn, công cụ hàn và nguồn 5V
Nối cực dương (anode) của LED qua điện trở vào nguồn 5V
Nối cực âm (cathode) trực tiếp vào chân GND của nguồn
Kiểm tra kết nối, đo dòng điện và bật nguồn
1. Kiến thức nền tảng về LED và nguồn 5V
1.1 LED là gì và cách hoạt động
LED (Light Emitting Diode) là một loại diode bán dẫn phát sáng khi có dòng điện chạy qua. Điện áp rơi (forward voltage) của LED thường nằm trong khoảng 1.8‑3.6 V tùy vào màu sắc và công nghệ chế tạo. Khi điện áp vượt qua mức này, các electron và lỗ trống trong bán dẫn tái hợp, giải phóng năng lượng dưới dạng ánh sáng.
1.2 Tại sao cần điện trở giới hạn dòng?
Nguồn 5V thường cung cấp dòng điện lớn hơn mức LED có thể chịu. Nếu không có điện trở, LED sẽ nhận quá nhiều dòng, gây quá nhiệt và hỏng nhanh. Công thức tính điện trở giới hạn (R) dựa trên Định luật Ohm:
R = \frac{V_{source} – V_{LED}}{I_{LED}}
Trong đó:
– (V_{source}) = 5 V (nguồn cung cấp)
– (V_{LED}) = điện áp rơi thực tế của LED (đọc từ datasheet)
– (I_{LED}) = dòng điện đề xuất, thường 20 mA (0.02 A)
LED hoạt động ở nhiệt độ môi trường 25 °C, nếu nhiệt độ bề mặt vượt quá 85 °C, tuổi thọ sẽ giảm nhanh. Đặt LED trong vỏ tản nhiệt hoặc sử dụng điện trở có công suất ít nhất 0.25 W.
4.2 Sử dụng module driver LED
Đối với nhiều LED nối tiếp (chuỗi), thay vì tính điện trở cho từng LED, bạn có thể dùng driver constant current (điều khiển dòng cố định) để đảm bảo độ sáng đồng đều và bảo vệ LED.
4.3 Bảo vệ ngắn mạch
Kết nối nguồn 5V trực tiếp vào GND mà không qua LED sẽ gây hỏng nguồn và LED. Luôn kiểm tra vị trí cực trước khi bật nguồn.
4.4 Khi dùng pin lithium
Pin Li‑ion có điện áp dao động 3.7‑4.2 V. Nếu nguồn không đủ 5 V, bạn có thể boost converter lên 5 V, hoặc giảm giá trị điện trở cho phù hợp.
Q1:Nếu tôi không có multimeter, có cách kiểm tra dòng điện không? A: Có thể dùng đèn LED dự phòng có cùng thông số làm “điểm chuẩn”. Nếu LED sáng mạnh bằng mức mong muốn, khả năng dòng điện phù hợp.

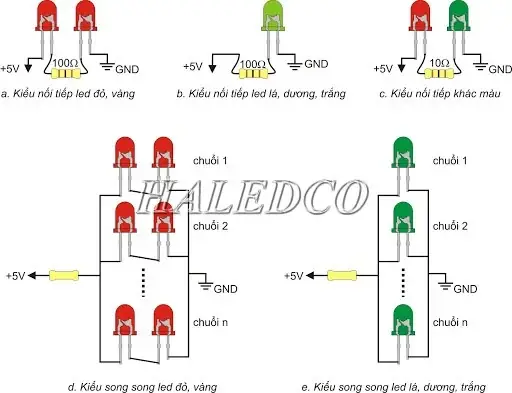

Q2:Có thể nối nhiều LED song song cùng một nguồn 5V không? A: Có, nhưng mỗi LED cần một điện trở riêng để cân bằng dòng. Không nên dùng chung một điện trở cho nhiều LED song song.
Q3:Tôi muốn dùng LED RGB 5‑pin, cách nối thế nào? A: Mỗi màu (R, G, B) có một chân anode riêng, cần ba điện trở riêng và chung một chân cathode (hoặc ngược lại tùy datasheet). Điều khiển bằng PWM từ vi điều khiển để thay đổi màu sắc.
Q4:Nếu nguồn 5V không ổn định, LED sẽ bị nhấp nháy? A: Đúng. Sử dụng bộ ổn áp hoặc capacitor lọc (100 µF) ở đầu nguồn để giảm dao động.
7. Tổng kết
Việc cách nối đèn LED với nguồn 5V không chỉ đơn giản là kéo dây mà còn đòi hỏi hiểu biết về điện áp rơi, dòng điện giới hạn và các biện pháp an toàn. Bằng cách tính toán điện trở chính xác, chuẩn bị công cụ phù hợp và kiểm tra kỹ lưỡng trước khi cấp nguồn, bạn có thể tạo ra các mạch LED ổn định, bền bỉ và an toàn cho mọi dự án DIY. Khi cần thêm thông tin hoặc các hướng dẫn chi tiết về các sản phẩm điện tử, bạn có thể tham khảo panasonicvn.com.vn để tìm hiểu các giải pháp công nghệ hiện đại và đáng tin cậy.
