Cách lắp mạch đèn LED là một kỹ năng cơ bản nhưng rất hữu ích trong việc tiết kiệm điện năng và tạo không gian sáng sáng tạo tại nhà. Bài viết này sẽ cung cấp cho bạn quy trình từng bước, các lưu ý an toàn và một số mẹo thực tế giúp hoàn thiện dự án nhanh chóng và an toàn.
Tóm tắt nhanh quy trình lắp mạch đèn LED
Chuẩn bị vật liệu: LED, dây dẫn, nguồn điện (pin hoặc bộ nguồn), điện trở (nếu cần), công tắc, bảng mạch PCB hoặc breadboard.
Xác định điện áp và dòng điện: Tính toán giá trị điện trở phù hợp dựa trên thông số LED.
Lắp dây trên bảng mạch: Kết nối cực dương (anode) và cực âm (cathode) của LED với nguồn qua điện trở.
Kiểm tra kết nối: Dùng đồng hồ vạn năng đo điện trở, kiểm tra ngắn mạch.
Cung cấp nguồn và kiểm tra hoạt động: Bật nguồn, quan sát LED sáng đều.
Hoàn thiện và bảo vệ: Đóng gói mạch bằng keo silicone hoặc vỏ nhựa, gắn công tắc nếu cần.
1. Chuẩn bị vật liệu và công cụ
1.1. Thành phần chính
Đèn LED: Chọn màu, công suất (mW) và độ sáng (lm) phù hợp với nhu cầu.
Nguồn điện: Pin AA/AAA, bộ nguồn 5V/12V hoặc nguồn AC‑DC chuyển đổi.
Điện trở: Giá trị tính theo công thức R = (Vsource – Vf) / If, trong đó Vf là điện áp rơi của LED, If là dòng điện định mức (thường 20 mA).
Dây dẫn: Dây đồng 22 AWG hoặc 24 AWG, đủ dài để kết nối các thành phần.
Bảng mạch (PCB) hoặc breadboard: Để bố trí các linh kiện một cách gọn gàng.
Công tắc (tùy chọn): Để bật/tắt mạch một cách tiện lợi.
Mỗi loại LED có điện áp rơi (Vf) và dòng điện định mức (If) khác nhau. Ví dụ, LED trắng thường có Vf ≈ 3.2 V, If = 20 mA. Nếu nguồn cung cấp là 5 V, điện trở cần dùng sẽ là:
R = (5 V – 3.2 V) / 0.02 A ≈ 90 Ω
Bạn có thể chọn điện trở tiêu chuẩn 100 Ω để bảo vệ LED khỏi quá tải.
2.2. Khi sử dụng nguồn AC‑DC
Nếu nguồn là 12 V, công thức tương tự áp dụng và giá trị điện trở sẽ lớn hơn. Đối với nhiều LED nối tiếp, tổng Vf cộng lại, sau đó tính điện trở còn lại.

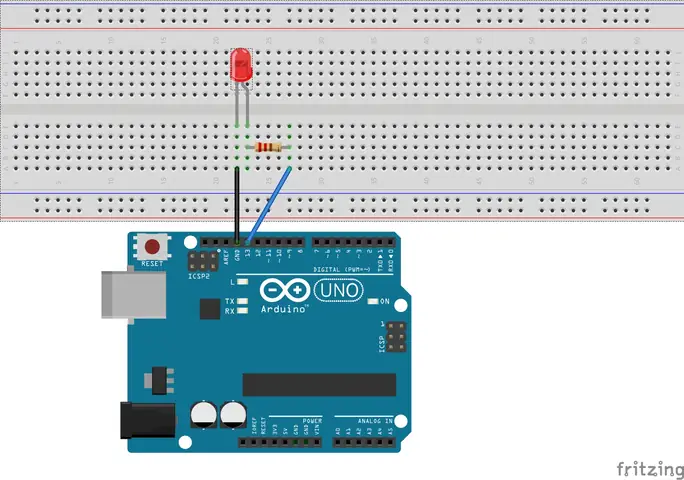

Đặt LED lên hàng ngang, chú ý cực dương (dài hơn) và cực âm (ngắn hơn).
Cắm điện trở vào hàng khác, một đầu nối với cực dương LED, đầu còn lại nối tới nguồn dương.
Dây nối cực âm LED tới nguồn âm (ground).
3.2. Hàn trên PCB
Gắn chân LED và điện trở vào lỗ hở trên PCB.
Sử dụng keo hàn để kết nối các chân, tránh tạo chập chờn.
Kiểm tra lại bố trí, đảm bảo không có chạm điện giữa các chân không liên quan.
4. Kiểm tra kết nối và an toàn
Đo điện trở: Đảm bảo điện trở có giá trị đúng theo tính toán.
Kiểm tra ngắn mạch: Dùng đồng hồ đo điện trở, nếu giá trị gần 0 Ω, có thể có chạm dây.
Đảm bảo cách điện: Bọc các dây trần bằng băng keo cách điện để tránh nguy cơ chập điện.
5. Cung cấp nguồn và kiểm tra hoạt động
Kết nối nguồn: Gắn cáp nguồn vào đầu ra của mạch.
Bật nguồn: Đèn LED nên sáng đều, không chập chờn.
Kiểm tra nhiệt độ: Chạm nhẹ vào điện trở và LED, nếu quá nóng, giảm dòng điện hoặc dùng điện trở công suất lớn hơn.
6. Hoàn thiện và bảo vệ mạch
Đóng gói: Dùng keo silicone hoặc vỏ nhựa bảo vệ mạch, tránh va đập.
Lắp công tắc: Nếu muốn bật/tắt, nối công tắc vào dây dương hoặc âm trước khi vào nguồn.
Ghi chú: Dán nhãn các thành phần trên mạch để dễ bảo trì.
Theo thông tin tổng hợp từ panasonicvn.com.vn, việc lựa chọn nguồn ổn định và thực hiện các bước kiểm tra an toàn là yếu tố quan trọng nhất để mạch LED hoạt động bền bỉ và hiệu quả.
Cách Lắp Mạch Đèn Led
Có thể bạn quan tâm: Cách Làm Đèn Ống Nước Diy Tại Nhà – Hướng Dẫn Chi Tiết Và An Toàn
7. Các lỗi thường gặp và cách khắc phục
Lỗi
Nguyên nhân
Cách khắc phục
LED không sáng
Dòng điện quá thấp, điện trở quá lớn
Giảm giá trị điện trở hoặc kiểm tra nguồn cung
Đèn chớp
Nguồn không ổn định, điện trở độ nhiệt cao
Dùng nguồn ổn định, thay điện trở công suất cao hơn
Nhiệt độ cao
Dòng điện vượt quá định mức
Giảm If bằng cách tăng điện trở, kiểm tra lại tính toán
Ngắn mạch
Dây nối sai, hàn chập
Kiểm tra lại sơ đồ, dùng đồng hồ đo ngắn mạch
8. Mẹo thực tế để tối ưu mạch LED
Sử dụng LED RGB: Khi muốn thay đổi màu, cần ba kênh (đỏ, xanh lá, xanh dương) và điều khiển bằng PWM.

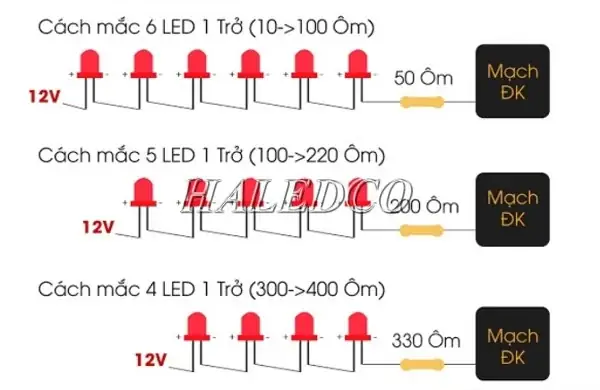

Lắp chuỗi LED: Khi nối nhiều LED thành chuỗi, tính tổng Vf và giảm số điện trở.
Tiết kiệm năng lượng: Chọn LED có hiệu suất sáng cao (lm/W) để giảm tiêu thụ điện.
Bảo vệ quá áp: Dùng diode Zener để ngăn nguồn điện vượt quá mức cho phép.
Trang trí sự kiện: Đèn LED nhấp nháy, đèn màu thay đổi theo nhạc.
Hệ thống chiếu sáng công nghiệp: Đèn LED công suất lớn, kết hợp với bộ điều khiển dimmer.
Dự án DIY: Đèn LED cho khung tranh, đồng hồ, hoặc mô hình nhà thông minh.
Kết luận
Việc cách lắp mạch đèn LED không chỉ giúp bạn tiết kiệm chi phí điện năng mà còn mở ra nhiều cơ hội sáng tạo trong thiết kế không gian. Bằng cách chuẩn bị đầy đủ vật liệu, tính toán chính xác điện trở, và tuân thủ các nguyên tắc an toàn, bạn có thể tự tin xây dựng các mạch LED ổn định, bền bỉ và đáp ứng nhu cầu sử dụng đa dạng. Hãy bắt đầu ngay hôm nay và khám phá tiềm năng sáng tạo của công nghệ LED!
