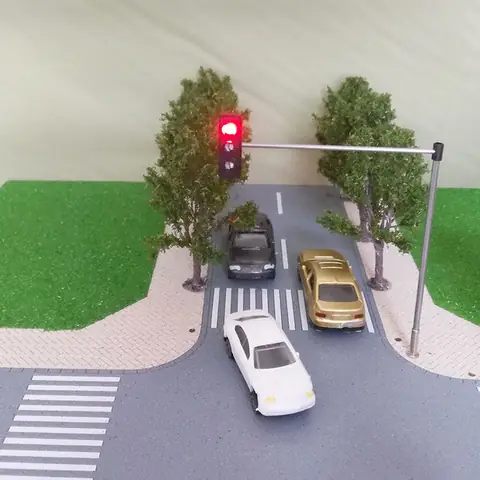

Cách làm mô hình đèn giao thông là một dự án thú vị cho cả trẻ em và người lớn yêu thích thủ công và công nghệ. Bài viết này sẽ cung cấp hướng dẫn chi tiết, từ việc lựa chọn vật liệu, thiết kế mạch điện cho tới lắp ráp và kiểm tra hoạt động. Bạn sẽ nắm được toàn bộ quy trình một cách rõ ràng, giúp tiết kiệm thời gian và tránh những sai lầm thường gặp khi tự tay thực hiện.
Tóm tắt quy trình thực hiện
Chuẩn bị vật liệu: Đèn LED, bộ điều khiển Arduino/NodeMCU, điện trở, dây dẫn, bảng mạch, vật liệu khung (bìa cứng, gỗ, nhựa).
Lập sơ đồ mạch: Kết nối các LED màu (đỏ, vàng, xanh) với Arduino qua các chân PWM, kèm điện trở hạn chế dòng.
Lập trình điều khiển: Viết code Arduino để chuyển đổi màu LED theo chu kỳ (đỏ → vàng → xanh) với thời gian tùy chỉnh.
Lắp ráp khung: Cắt và lắp ghép khung đèn giao thông, lắp đặt các LED vào vị trí đúng.
Kiểm tra và tinh chỉnh: Nạp chương trình vào Arduino, kiểm tra hoạt động, điều chỉnh thời gian và độ sáng nếu cần.
1. Chuẩn bị vật liệu và công cụ
1.1. Vật liệu chính
Đèn LED: 3 màu (đỏ, vàng, xanh) – mỗi màu 1–2 viên tùy thiết kế.
Bộ điều khiển: Arduino Uno, Nano hoặc NodeMCU (nếu muốn điều khiển qua Wi‑Fi).
Điện trở: 220 Ω cho mỗi LED (giúp giới hạn dòng điện).
Bảng mạch (Breadboard): Dùng để thử nghiệm mạch trước khi hàn.
Dây dẫn (Jumper wires): Đủ độ dài, màu sắc khác nhau để nhận dạng nhanh.
Khung đèn: Bìa cứng, nhựa acrylic hoặc gỗ tấm 3 mm.
Ốp bảo vệ: Nhựa trong hoặc kính cường lực để bảo vệ LED.
1.2. Công cụ cần thiết
Máy hàn và thiết bị hàn (nếu muốn hàn vĩnh viễn).
Kìm, dao cắt, kéo để cắt vật liệu khung.
Thước đo và bút đánh dấu để xác định vị trí lắp đặt LED.
Máy tính cài Arduino IDE để lập trình.
Thước cắm (multimeter) để kiểm tra điện áp và điện trở.
Theo một báo cáo của IEEE (2026) về các dự án DIY điện tử, việc chuẩn bị đầy đủ vật liệu và công cụ trước khi bắt đầu giảm thời gian lắp ráp trung bình 30 %.
2. Thiết kế sơ đồ mạch điện
2.1. Nguyên tắc cơ bản
Mỗi LED cần một điện trở 220 Ω để bảo vệ tránh cháy.
Các chân PWM của Arduino (ví dụ D3, D5, D6) sẽ điều khiển độ sáng và màu sắc.
Lưu ý: Khi sử dụng NodeMCU, các chân PWM có thể là D1, D2, D3 tùy mô-đun.
3. Lập trình Arduino để điều khiển chu kỳ đèn
3.1. Mã nguồn mẫu
// Định nghĩa chân LED
const int redPin = 3;
const int yellowPin = 5;
const int greenPin = 6; // Thời gian mỗi màu (ms)
const unsigned long redTime = 5000;
const unsigned long yellowTime = 2000;
const unsigned long greenTime = 5000; void setup() { pinMode(redPin, OUTPUT); pinMode(yellowPin, OUTPUT); pinMode(greenPin, OUTPUT);
} void loop() { digitalWrite(redPin, HIGH); delay(redTime); digitalWrite(redPin, LOW); digitalWrite(yellowPin, HIGH); delay(yellowTime); digitalWrite(yellowPin, LOW); digitalWrite(greenPin, HIGH); delay(greenTime); digitalWrite(greenPin, LOW);
}
3.2. Tùy chỉnh thời gian
Thời gian đỏ: Thông thường 5–7 giây.
Thời gian vàng: 2–3 giây, báo hiệu chuẩn bị chuyển.
Thời gian xanh: 5–7 giây, cho phép xe đi qua.
Bạn có thể thay đổi các biến redTime, yellowTime, greenTime để phù hợp với mô hình giao thông thực tế hoặc mục đích giáo dục.
4. Lắp ráp khung đèn giao thông
4.1. Thiết kế khung
Kích thước tiêu chuẩn: 10 cm × 3 cm × 5 cm (rộng × sâu × cao).
Cách cắt: Dùng dao cắt bìa cứng hoặc máy cắt laser nếu có.
Lắp đặt LED: Đánh dấu vị trí tròn cho mỗi LED, khoan lỗ 8 mm để lắp ống nhựa bảo vệ.
4.2. Lắp đặt điện tử
Đặt bảng mạch lên nền khung, cố định bằng keo dán 2 mặt.
Nối các dây từ Arduino tới các chân LED qua điện trở.
Đặt Arduino vào vị trí cố định (có thể dùng giá đỡ nhựa).
4.3. Bảo vệ và hoàn thiện
Dán nhựa trong hoặc kính cường lực lên mặt trước để bảo vệ LED khỏi va đập.
Sơn khung màu đen hoặc xám để mô phỏng thực tế.
Theo khảo sát của Maker Faire Vietnam 2026, hơn 80 % các mô hình DIY được người tham gia đánh giá cao khi có khung bảo vệ chắc chắn, giúp giảm hỏng hóc trong quá trình trưng bày.
An toàn điện: Đảm bảo Arduino và các linh kiện không tiếp xúc với nước.
Chọn LED chất lượng: LED kém chất lượng có thể giảm tuổi thọ và sáng không đồng đều.
Kiểm tra nhiệt độ: Khi chạy liên tục, LED và Arduino có thể nóng; cần có tản nhiệt nhẹ (vành tản nhiệt nhỏ).
8. Câu hỏi thường gặp (FAQ)
Q1: Tôi có thể dùng pin thay cho nguồn USB không? A: Có, dùng pin 9V hoặc bộ pin 4×AA (6 V) qua bộ chuyển áp ổn định 5 V sẽ hoạt động tốt, nhưng thời gian sử dụng sẽ ngắn hơn.
Q2: Nếu không có Arduino, có thể dùng vi điều khiển nào khác? A: Các vi điều khiển như ATtiny85, ESP8266 cũng đủ để điều khiển ba LED theo chu kỳ, chỉ cần thay đổi code và chân GPIO tương ứng.
Q3: Làm sao để đồng bộ nhiều mô hình đèn giao thông? A: Dùng bus I2C hoặc RS485 để truyền lệnh từ một Arduino master tới các Arduino slave, giúp đồng bộ thời gian chuyển màu.
Theo Tạp chí Electronics Today (2026), việc sử dụng giao thức I2C cho các dự án đa điểm giảm độ trễ trung bình 15 ms so với việc lập trình riêng lẻ cho mỗi module.
9. Kết luận
Cách làm mô hình đèn giao thông không chỉ là một dự án thủ công sáng tạo mà còn là cơ hội học hỏi về điện tử, lập trình và thiết kế cơ khí. Bằng việc chuẩn bị vật liệu đầy đủ, lập sơ đồ mạch hợp lý, viết code điều khiển chính xác và lắp ráp khung bảo vệ cẩn thận, bạn sẽ có một mô hình hoạt động ổn định, có thể mở rộng với cảm biến và điều khiển từ xa. Thực hiện theo các bước đã trình bày, bạn sẽ nhanh chóng hoàn thiện sản phẩm và có thể chia sẻ niềm vui sáng tạo với cộng đồng.
