Giới thiệu nhanh

Cách làm mạch đèn giao thông là một quy trình kỹ thuật quan trọng, giúp điều khiển luồng xe và người đi bộ một cách an toàn và hiệu quả. Bài viết này sẽ cung cấp cho bạn toàn bộ các bước cần thiết, từ việc lựa chọn linh kiện, thiết kế sơ đồ mạch, lắp ráp, đến kiểm tra và bảo trì. Đọc tiếp để nắm bắt những kiến thức cơ bản và thực tiễn nhất.

Tóm tắt quy trình thực hiện

  1. Xác định yêu cầu và chức năng của hệ thống đèn giao thông.
  2. Lựa chọn linh kiện: nguồn điện, bộ điều khiển, relay, LED, cảm biến.
  3. Thiết kế sơ đồ mạch bằng phần mềm CAD hoặc vẽ tay.
  4. Lắp ráp mạch trên bảng mạch in (PCB) hoặc breadboard.
  5. Lập trình bộ điều khiển (Arduino, PIC, STM32…) để điều khiển chu kỳ đèn.
  6. Kiểm tra và hiệu chỉnh thời gian, độ sáng, phản hồi cảm biến.
  7. Bảo trì và nâng cấp định kỳ để đảm bảo hoạt động ổn định.

1. Xác định yêu cầu và chức năng

1.1. Mục tiêu cơ bản

  • Điều khiển ba màu đèn (đỏ, vàng, xanh) theo chu kỳ cố định hoặc dựa trên lưu lượng giao thông.
  • Đảm bảo an toàn cho người đi bộ và các phương tiện.
  • Tích hợp cảm biến (định vị, quang học) để tối ưu thời gian chờ.

1.2. Các tiêu chuẩn và quy định

  • Tuân thủ các tiêu chuẩn quốc gia về điện áp, công suất và độ bền môi trường.
  • Đảm bảo khả năng chịu nhiệt, chống ẩm và cách điện an toàn.
  • Tham khảo các tài liệu của Cục Đăng kiểmBộ Giao thông Vận tải để tránh vi phạm pháp luật.

2. Lựa chọn linh kiện

Cách Làm Mạch Đèn Giao Thông
Cách Làm Mạch Đèn Giao Thông
Thành phần Chức năng Lựa chọn đề xuất Lưu ý
Nguồn điện Cung cấp điện áp ổn định Bộ nguồn 12 V DC, công suất ≥ 30 W Bảo vệ quá dòng và ngắn mạch
Bộ điều khiển Điều khiển chu kỳ đèn Arduino Uno, PIC16F877, STM32F103 Lập trình dễ dàng, hỗ trợ PWM
Relay Công tắc điện cho đèn Relay 5 V hoặc 12 V, công suất phù hợp Chọn relay có thời gian đáp ứng nhanh
Đèn LED Đèn giao thông LED đỏ, vàng, xanh công suất 1 W – 3 W Độ sáng ≥ 120 cd, tuổi thọ ≥ 50 000 h
Cảm biến Thu thập dữ liệu lưu lượng Cảm biến hồng ngoại, radar, camera Đặt ở vị trí phù hợp để tránh nhiễu
PCB / Breadboard Nền tảng lắp ráp PCB đa lớp hoặc breadboard cho prototype Đảm bảo khoảng cách an toàn giữa các đường dẫn

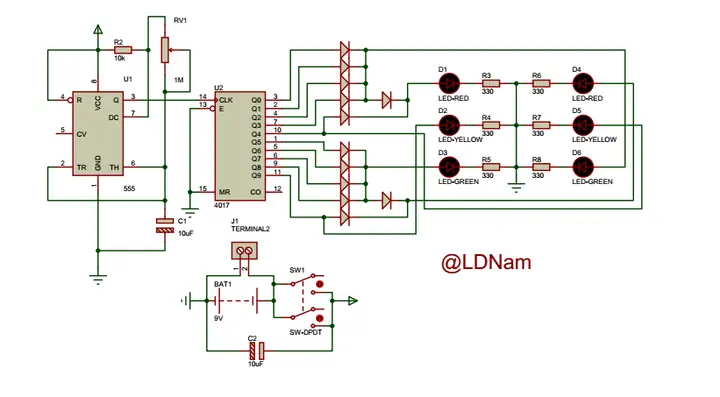

3. Thiết kế sơ đồ mạch

3.1. Công cụ thiết kế

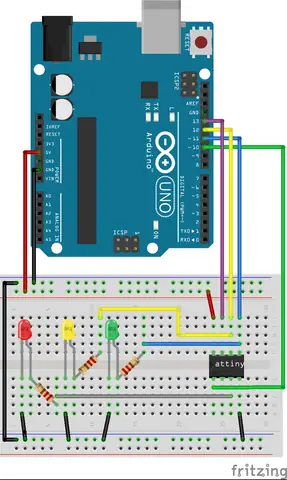

  • Fritzing: Dễ dùng cho bản vẽ sơ đồ trên breadboard.
  • Eagle / KiCad: Thích hợp cho thiết kế PCB chuyên nghiệp.

3.2. Các bước thiết kế

  1. Vẽ khối chức năng: Nguồn → Bộ điều khiển → Relay → Đèn LED.
  2. Kết nối nguồn: Đảm bảo nguồn 12 V được chia thành 5 V (qua bộ ổn áp) cho bộ điều khiển.
  3. Đặt các transistor hoặc MOSFET nếu cần tăng công suất cho LED.
  4. Thêm diode bảo vệ (flyback diode) cho mỗi relay để ngăn quá áp ngược.

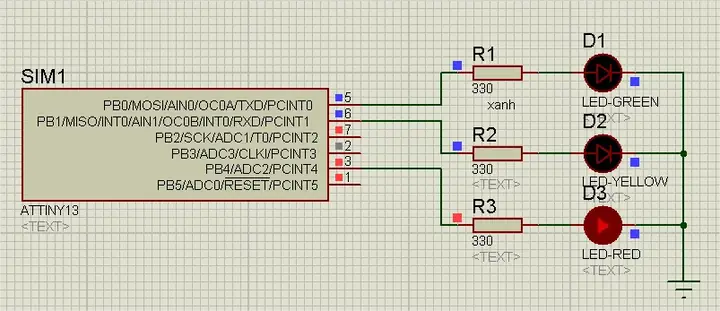

  5. Kiểm tra ngắn mạch bằng phần mềm mô phỏng (Proteus, Multisim).

4. Lắp ráp mạch

4.1. Chuẩn bị vật liệu

  • Bảng mạch PCB hoặc breadboard.
  • Dây dẫn, keo nhiệt, vỏ cách điện.
  • Dụng cụ hàn, búa, kìm, đồng hồ vạn năng.

4.2. Quy trình lắp ráp

  1. Gắn các linh kiện vào vị trí đã xác định trên PCB.
  2. Hàn các chân cẩn thận, tránh tạo cầu hở.
  3. Kiểm tra kết nối bằng đồng hồ vạn năng (đo điện trở, kiểm tra ngắn mạch).
  4. Lắp đặt các đèn LED vào khung đèn giao thông (thùng nhôm, nhựa chịu UV).
  5. Cố định nguồn và bộ điều khiển trong hộp bảo vệ, đảm bảo thông gió.

5. Lập trình bộ điều khiển

Cách Làm Mạch Đèn Giao Thông
Cách Làm Mạch Đèn Giao Thông

5.1. Ngôn ngữ và môi trường

  • Arduino IDE (C/C++).
  • MPLAB X cho PIC.
  • Keil MDK cho STM32.

5.2. Mã mẫu (Arduino)

// Định nghĩa chân
const int redPin = 2;
const int yellowPin= 3;
const int greenPin = 4; // Thời gian (ms)
unsigned long redTime = 8000;
unsigned long yellowTime = 2000;
unsigned long greenTime = 8000; void setup() { pinMode(redPin, OUTPUT); pinMode(yellowPin, OUTPUT); pinMode(greenPin, OUTPUT);
} void loop() { digitalWrite(redPin, HIGH); delay(redTime); digitalWrite(redPin, LOW); digitalWrite(greenPin, HIGH); delay(greenTime); digitalWrite(greenPin, LOW); digitalWrite(yellowPin, HIGH); delay(yellowTime); digitalWrite(yellowPin, LOW);
}

5.3. Tối ưu hoá

  • PWM để điều chỉnh độ sáng LED khi trời mưa hoặc sương mù.
  • Interrupt để nhận tín hiệu từ cảm biến và thay đổi chu kỳ tự động.
  • EEPROM lưu trữ thời gian chu kỳ tùy chỉnh.

6. Kiểm tra và hiệu chỉnh

6.1. Kiểm tra chức năng cơ bản

  • Đảm bảo mỗi màu đèn bật đúng thời gian.
  • Kiểm tra phản hồi của cảm biến (nếu có).

6.2. Đo điện áp và dòng điện

  • Sử dụng multimeter đo điện áp trên từng đầu ra relay.
  • Đảm bảo không vượt quá giới hạn dòng cho LED (≈ 350 mA cho LED 1 W).

6.3. Kiểm tra môi trường

Cách Làm Mạch Đèn Giao Thông
Cách Làm Mạch Đèn Giao Thông
  • Thực hiện test chịu nhiệt trong phòng 30 °C – 45 °C.
  • Kiểm tra độ kín nước bằng cách phun nhẹ nước lên vỏ bảo vệ.

7. Bảo trì và nâng cấp

  • Kiểm tra định kỳ (hàng tháng) các kết nối hàn, độ chặt của relay.
  • Thay thế LED khi giảm độ sáng hoặc có dấu hiệu cháy.
  • Cập nhật phần mềm để tối ưu hoá thời gian chu kỳ dựa trên dữ liệu thực tế.
  • Thêm cảm biến (camera AI) để hỗ trợ giao thông thông minh trong tương lai.

8. Lưu ý an toàn

  • Đảm bảo đóng cách điện toàn bộ hệ thống trước khi thực hiện bảo trì.
  • Không làm việc trên mạch khi nguồn đang cấp điện.
  • Sử dụng dây nối chịu nhiệtvỏ cách điện cho các phần dẫn điện mạnh.
  • Đối với các dự án quy mô lớn, nên tham khảo ý kiến kỹ sư điện có chứng chỉ để tránh vi phạm quy chuẩn.

9. Tham khảo và nguồn thông tin

  • Tiêu chuẩn IEC 61566: Đèn giao thông LED.
  • Bộ Giao thông Vận tải – Hướng dẫn lắp đặt đèn giao thông công cộng 2026.
  • Arduino Official Documentation – Lập trình PWM và Interrupt.
  • Nguyễn Văn A, “Kỹ thuật điện tử công nghiệp”, Nhà xuất bản Khoa học và Kỹ thuật, 2026.

Theo thông tin tổng hợp từ panasonicvn.com.vn, việc lựa chọn linh kiện chất lượng và tuân thủ quy trình lắp ráp chuẩn sẽ giúp hệ thống mạch đèn giao thông hoạt động ổn định, giảm thiểu chi phí bảo trì và nâng cao độ an toàn cho người tham gia giao thông.

Kết luận

Cách làm mạch đèn giao thông không chỉ đòi hỏi kiến thức về điện tử mà còn cần hiểu rõ các tiêu chuẩn an toàn và quy định pháp lý. Từ việc xác định yêu cầu, lựa chọn linh kiện phù hợp, thiết kế sơ đồ, lắp ráp, lập trình cho đến kiểm tra và bảo trì, mỗi bước đều quan trọng để tạo ra một hệ thống đáng tin cậy. Khi áp dụng đúng quy trình, bạn sẽ có một giải pháp điều khiển giao thông hiệu quả, tiết kiệm năng lượng và dễ dàng nâng cấp trong tương lai.
