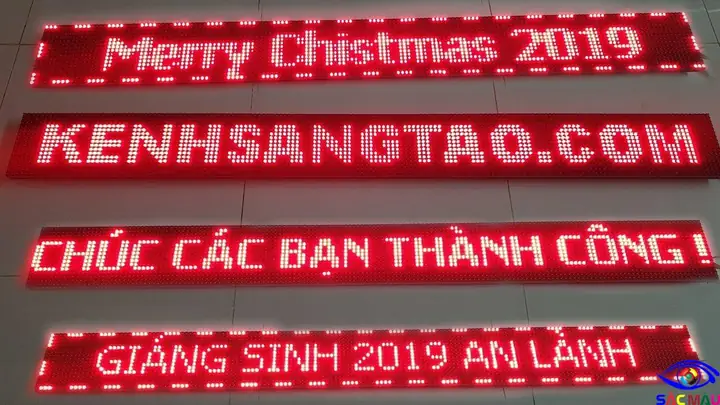

Cách Làm Đèn Led Chạy Chữ: Hướng Dẫn Chi Tiết Từng Bước

Giới thiệu
Bạn đang muốn tự tay tạo một đèn LED chạy chữ để trang trí, quảng cáo hay làm đồ dùng sáng tạo tại nhà? Bài viết dưới đây sẽ cung cấp quy trình thực hiện từ chuẩn bị nguyên liệu, lắp ráp mạch điện, lập trình phần mềm cho tới lắp đặt hoàn thiện. Nhờ các bước được trình bày rõ ràng, ngay cả người chưa có kinh nghiệm về điện tử cũng có thể thực hiện thành công.

Có thể bạn quan tâm: Cách Làm Đèn Laser Đốt Cháy – Hướng Dẫn Chi Tiết

Tóm tắt quy trình thực hiện

Chuẩn bị vật liệu và dụng cụ
Lập mạch điều khiển (board Arduino / ESP8266)
Kết nối dải LED WS2812B (hoặc LED RGB addressable)
Lập trình hiển thị chữ chạy
Kiểm tra, điều chỉnh và lắp khung bảo vệ

1. Chuẩn bị vật liệu và dụng cụ

Vật liệu	Mô tả	Ghi chú
Dải LED WS2812B (đủ chiều dài mong muốn)	LED RGB có khả năng điều khiển từng chốt	Chọn loại có mật độ 30–60 LED/mét tùy mục đích
Bo mạch điều khiển (Arduino Uno, Nano hoặc ESP8266)	Nguồn điều khiển mã, hỗ trợ PWM	ESP8266 cho phép kết nối Wi‑Fi nếu muốn điều khiển từ xa
Nguồn cấp 5 V (đủ công suất)	Cung cấp điện cho LED và bo mạch	Công suất = số LED × 0.06 A (đối với màu trắng đầy đủ)
Điện trở 330 Ω	Bảo vệ đầu vào dữ liệu của LED	Nối giữa pin dữ liệu Arduino và đầu vào DIN của LED
Tụ điện 1000 µF 6.3 V	Giảm nhiễu, ổn định nguồn	Kết nối song song với nguồn cấp cho LED
Dây nối, cáp, mối hàn	Liên kết các thành phần	Sử dụng dây đủ dày (22 AWG) cho dòng lớn
Khung nhôm hoặc nhựa	Để gắn dải LED, tạo khung hiển thị	Có thể in 3D hoặc dùng khung sẵn có
Phần mềm Arduino IDE	Viết và tải chương trình lên bo mạch	Tải thư viện FastLED hoặc NeoPixel

Lưu ý an toàn: Khi làm việc với điện, luôn đảm bảo nguồn điện được ngắt và dùng dụng cụ cách điện. Kiểm tra điện áp của nguồn cấp để tránh làm hỏng LED.

2. Lập mạch điều khiển

2.1 Kết nối nguồn và bảo vệ

Có thể bạn quan tâm: Cách Làm Đèn Led Cho Hồ Thủy Sinh: Hướng Dẫn Chi Tiết

Nối nguồn 5 V vào chân +5V và GND của bo mạch Arduino.
Kết nối nguồn cho dải LED: Dây +5V và GND của dải LED nối thẳng vào nguồn 5 V (có thể dùng nguồn riêng nếu số LED lớn). Đặt tụ điện 1000 µF song song giữa +5V và GND, cực dương của tụ nối với +5V, cực âm nối GND.
Điện trở 330 Ω: Nối một đầu vào chân D2 (hoặc bất kỳ chân PWM nào) của Arduino, đầu còn lại nối vào đầu DIN của dải LED. Điện trở giúp giảm nhiễu tín hiệu.

2.2 Kiểm tra mạch

Dùng multimeter đo điện áp tại các đầu nối để chắc chắn không có ngắn mạch.
Khi nguồn bật, LED nên không sáng (chưa được lập trình). Nếu có ánh sáng lấp lánh, có thể mạch đã bị ngắn hoặc nguồn quá mạnh.

3. Lập trình hiển thị chữ chạy

3.1 Cài đặt môi trường

Mở Arduino IDE.
Vào Sketch → Include Library → Manage Libraries… và tìm FastLED (hoặc Adafruit_NeoPixel). Cài đặt phiên bản mới nhất.

3.2 Đoạn code mẫu

#include <FastLED.h> #define NUM_LEDS 120 // Tổng số LED trên dải
#define DATA_PIN 2 // Chân dữ liệu nối vào DIN
#define BRIGHTNESS 128 // Độ sáng (0‑255) CRGB ledsNUM_LEDS; const byte alphabet5 = { // Mỗi ký tự được biểu diễn bằng 5 cột (5x7 dot matrix) // Ví dụ: chữ A {0x7E,0x09,0x09,0x7E,0x00}, // Thêm các ký tự khác...
}; void setup() { FastLED.addLeds<WS2812B, DATA_PIN, GRB>(leds, NUM_LEDS); FastLED.setBrightness(BRIGHTNESS);
} void loop() { scrollText("HELLO WORLD ");
} // Hàm di chuyển chữ
void scrollText(const char msg) { while (msg) { byte ch = msg - ' '; // Chuyển ký tự sang chỉ mục mảng for (int col = 0; col < 5; col++) { // 5 cột mỗi ký tự for (int i = 0; i < NUM_LEDS; i++) { // Dịch chuyển LED sang trái, chèn cột mới ledsi = ledsi+1; } // Đặt cột mới ở cuối for (int row = 0; row < 7; row++) { if (alphabetchcol & (1 << row)) ledsNUM_LEDS-7+row = CRGB::Red; // Màu chữ else ledsNUM_LEDS-7+row = CRGB::Black; } FastLED.show(); delay(50); } msg++; }
}

Giải thích nhanh
– NUM_LEDS tùy thuộc vào chiều dài dải LED.
– alphabet là bảng mã 5×7 cho các ký tự ASCII. Bạn có thể mở rộng hoặc tải bảng mã có sẵn trên Internet.
– Hàm scrollText() thực hiện việc dịch chuyển các cột LED để tạo hiệu ứng chữ chạy.

Có thể bạn quan tâm: Cách Làm Đèn Led 3d Tại Nhà: Hướng Dẫn Chi Tiết Từng Bước

3.3 Tinh chỉnh

Màu sắc: Thay CRGB::Red bằng CRGB::Blue, CRGB::Green hoặc CRGB::White.
Tốc độ: Điều chỉnh delay(50) để tăng hoặc giảm tốc độ chạy.
Độ sáng: Thay BRIGHTNESS trong setup() hoặc dùng FastLED.setBrightness() động.

Sau khi tải chương trình lên Arduino (kết nối qua cáp USB), dải LED sẽ bắt đầu hiển thị chuỗi ký tự “HELLO WORLD”. Bạn có thể thay đổi nội dung bằng cách sửa tham số trong hàm scrollText().

4. Kiểm tra, điều chỉnh và lắp khung bảo vệ

4.1 Kiểm tra hoạt động

Kiểm tra màu sắc: Đảm bảo mọi LED đều sáng đồng đều. Nếu có LED chập, kiểm tra lại các mối hàn.
Kiểm tra độ ổn định: Để LED chạy liên tục ít nhất 30 phút, quan sát có hiện tượng nhấp nháy hoặc giảm sáng không. Nếu có, tăng công suất nguồn hoặc giảm độ sáng.

4.2 Lắp khung

Có thể bạn quan tâm: Cách Làm Đèn Led 12v Tại Nhà: Hướng Dẫn Chi Tiết Từng Bước

Cắt khung nhôm theo chiều dài dải LED, độ rộng khoảng 10 cm để chứa mạch và dây.
Gắn dải LED lên bề mặt khung bằng keo silicone hoặc ốc vít nhỏ. Đảm bảo không để khối lượng quá nặng làm cong dải.
Đặt bo mạch Arduino vào ngăn chứa, cố định bằng đai ốc hoặc keo dán nhiệt.
Dây nguồn: Đưa dây nguồn qua lỗ thông gió, kết nối vào nguồn điện 5 V đã chuẩn bị.

4.3 Bảo trì

Vệ sinh bụi bám trên bề mặt LED bằng khăn mềm.
Kiểm tra các mối hàn mỗi 3–6 tháng, đặc biệt nếu đèn được lắp ở nơi có nhiệt độ cao.

5. Ứng dụng thực tiễn của đèn LED chạy chữ

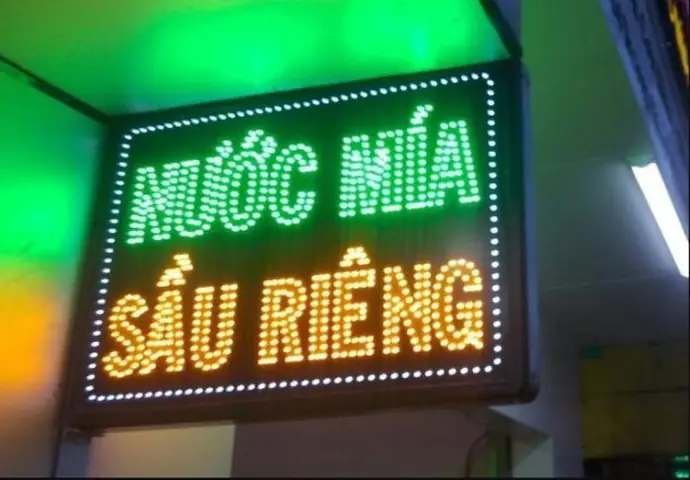

Quảng cáo cửa hàng: Hiển thị khuyến mãi, giờ mở cửa, số điện thoại.
Trang trí tiệc: Tạo thông điệp “Happy Birthday” hoặc “Welcome”.
Dự án DIY cho trẻ em: Dạy lập trình và kiến thức điện tử cơ bản.
Sự kiện công nghệ: Trình chiếu logo, slogan trên sân khấu.

Theo panasonicvn.com.vn, việc sử dụng LED addressable giúp giảm tiêu thụ năng lượng so với các loại đèn neon truyền thống, đồng thời dễ dàng mở rộng và tùy chỉnh nội dung hiển thị.

Kết luận

Bằng cách tuân thủ các bước chuẩn bị vật liệu, lắp mạch, lập trình và lắp khung, bạn có thể tự tay tạo một đèn LED chạy chữ vừa đẹp mắt, vừa tiết kiệm điện năng. Quy trình trên được thiết kế để người mới bắt đầu cũng có thể thực hiện mà không gặp khó khăn lớn. Khi đã nắm vững nền tảng, bạn có thể mở rộng sang các dự án phức tạp hơn như điều khiển qua Wi‑Fi, đồng bộ nhiều dải LED hoặc tích hợp cảm biến âm thanh để chữ chạy theo nhịp nhạc. Hãy thử ngay và trải nghiệm sự sáng tạo không giới hạn!
