Giới thiệu
Việc cách gắn điện trở cho đèn LED là một trong những kỹ thuật cơ bản nhưng quan trọng khi lắp đặt hệ thống chiếu sáng hiện đại. Đèn LED tiêu thụ ít năng lượng, nhưng nếu không có điện trở phù hợp, dòng điện sẽ quá lớn, gây hỏng nhanh hoặc giảm tuổi thọ. Bài viết sau sẽ cung cấp quy trình chi tiết, từ việc lựa chọn điện trở phù hợp đến cách hàn nối an toàn, giúp bạn tự tin thực hiện dự án ánh sáng tại nhà hoặc trong công việc.
Có thể bạn quan tâm: Cách Câu Đèn Trực Tiếp Vào Bình: Hướng Dẫn Chi Tiết Từng Bước
Tóm tắt nhanh quy trình thực hiện
- Xác định điện áp nguồn và điện áp LED
- Tính giá trị điện trở cần dùng
- Chọn loại điện trở (điện trở cố định hoặc điều chỉnh)
- Chuẩn bị công cụ hàn và vật liệu
- Hàn điện trở vào mạch LED
- Kiểm tra và điều chỉnh
1. Kiến thức nền tảng về LED và điện trở
1.1. Đặc điểm điện của đèn LED
- Điện áp chạy (Forward Voltage, Vf) thường nằm trong khoảng 2‑3.6 V tùy loại màu và cấu trúc.
- Dòng điện tối ưu (Forward Current, If) thường là 20 mA cho LED tiêu chuẩn, nhưng có thể lên tới 30‑35 mA cho các loại công suất lớn.
- LED không có “điện trở nội tại” như bóng đèn sợi đốt; do đó cần một điện trở để giới hạn dòng điện.
1.2. Vai trò của điện trở trong mạch LED
- Giảm điện áp dư thừa từ nguồn (thường 12 V, 24 V hoặc 220 V) xuống mức an toàn cho LED.
- Bảo vệ LED khỏi quá tải, kéo dài tuổi thọ.
- Cung cấp ổn định cho các chuỗi LED nối tiếp.
2. Cách tính giá trị điện trở cần dùng
Công thức cơ bản:
R = \frac{U_{nguồn} – U_{LED}}{I_{LED}}
Trong đó:
– (U_{nguồn}): điện áp nguồn cung cấp (V).
– (U_{LED}): điện áp chạy của LED (V).
– (I_{LED}): dòng điện mong muốn cho LED (A).
2.1. Ví dụ thực tế
Giả sử bạn có nguồn 12 V và muốn nối một LED đỏ có (U_{LED}=2.0 V), (I_{LED}=20 mA) (0.02 A).
R = \frac{12 – 2.0}{0.02} = 500 \Omega
Bạn sẽ chọn điện trở 500 Ω. Nếu không có giá trị chính xác, có thể dùng 470 Ω hoặc 560 Ω và kiểm tra độ sáng, nhiệt độ.
Có thể bạn quan tâm: Cách Gấp Đèn Hoa Đăng – Hướng Dẫn Chi Tiết Từng Bước Để Tạo Không Gian Lung Linh
2.2. Lưu ý về công suất điện trở
Công suất tiêu thụ:
P = I^{2} \times R
Với ví dụ trên:
P = (0.02)^{2} \times 500 = 0.2 W
Chọn điện trở 1 W để có độ an toàn cao hơn, tránh quá nhiệt.

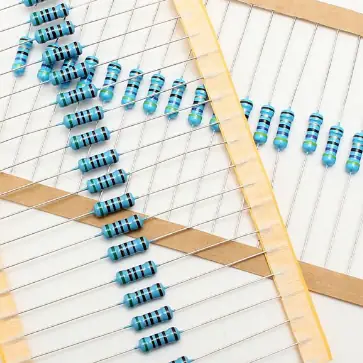

3. Lựa chọn loại điện trở phù hợp
| Loại điện trở | Ưu điểm | Nhược điểm | Khi nào dùng |
|---|---|---|---|
| Điện trở cố định (Carbon, Metal film) | Giá thành thấp, dễ mua | Giá trị cố định, không linh hoạt | Dự án cố định, số lượng lớn |
| Điện trở điều chỉnh (Potentiometer) | Thay đổi giá trị dễ dàng | Kích thước lớn, độ bền thấp hơn | Thử nghiệm, điều chỉnh độ sáng |
| Điện trở công suất cao (Wirewound) | Chịu nhiệt tốt | Giá thành cao | Ứng dụng công nghiệp, dòng lớn |
4. Chuẩn bị công cụ và vật liệu
- Bàn hàn với nhiệt độ điều chỉnh (khoảng 300‑350 °C).
- Chì hàn (đầu mối nhôm hoặc không chì).
- Kìm nhíp và kìm cắt dây.
- Dây dẫn (24‑26 AWG).
- Bảng mạch thử (breadboard) để kiểm tra trước khi hàn cố định.
- Đèn LED và điện trở đã tính toán.
Theo thông tin tổng hợp từ panasonicvn.com.vn, việc sử dụng công cụ hàn chất lượng và thực hiện quy trình an toàn sẽ giảm nguy cơ hỏng mạch và tăng độ tin cậy của sản phẩm cuối cùng.
5. Quy trình hàn điện trở vào mạch LED
5.1. Kiểm tra các thành phần
- Đo điện áp LED bằng multimeter ở chế độ diode để xác nhận giá trị thực tế.
- Kiểm tra điện trở bằng multimeter ở chế độ đo điện trở để chắc chắn giá trị đúng.

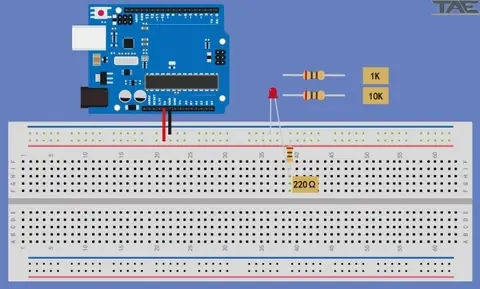

5.2. Lắp ráp trên breadboard (nếu có)
- Cắm LED và điện trở vào các lỗ tương ứng, nối nguồn 12 V qua một dây dẫn.
- Đo dòng điện qua LED bằng ampe-meter; nếu vượt quá 20 mA, giảm giá trị điện trở hoặc tăng công suất.
5.3. Hàn nối vĩnh viễn
Có thể bạn quan tâm: Cách Giảm Đau Ngực Ngày Đèn Đỏ: Hướng Dẫn Chi Tiết Và Thực Tiễn
- Cắt dây dài vừa đủ, bọc đầu dây bằng heat shrink để tránh chập điện.
- Xác định chân của LED: chân dài thường là anode (+), chân ngắn là cathode (–).
- Hàn một đầu của điện trở vào chân anode của LED. Đảm bảo mối hàn sạch, không có hạt chì thừa.
- Hàn đầu còn lại của điện trở vào dây dẫn nguồn (+).
- Kết nối dây đất (–) trực tiếp vào cathode của LED.
5.4. Kiểm tra cuối cùng
- Nối nguồn, quan sát độ sáng LED.
- Đo nhiệt độ điện trở sau 5‑10 phút hoạt động; nếu quá nóng, chuyển sang điện trở có công suất cao hơn.
- Kiểm tra các mối hàn không bị lỏng hoặc chập.
6. Một số lỗi thường gặp và cách khắc phục
| Lỗi | Nguyên nhân | Cách khắc phục |
|---|---|---|
| LED chớp nháy hoặc không sáng | Dòng điện quá thấp, điện trở quá lớn | Giảm giá trị điện trở, kiểm tra kết nối |
| LED cháy nhanh | Dòng điện quá cao, điện trở quá nhỏ | Tăng giá trị điện trở, dùng điện trở công suất lớn hơn |
| Nhiệt độ điện trở cao | Công suất tiêu thụ vượt quá định mức | Chọn điện trở 2‑3 W hoặc lắp tản nhiệt |
| Mối hàn rỉ sét | Hàn không đủ nóng, chất lượng chì kém | Hàn lại với nhiệt độ ổn định, dùng chì không chì nếu cần |
7. Ứng dụng thực tiễn của điện trở trong các dự án LED
7.1. Đèn chiếu sáng gia đình
- Đèn LED dạng 12 V thường dùng điện trở 470 Ω – 560 Ω cho mỗi bóng.
- Khi nối nhiều LED thành chuỗi (ví dụ 3 LED nối tiếp), tính lại giá trị dựa trên tổng điện áp LED.
7.2. Đèn hiệu báo (indicator)
- Thông thường dùng điện trở 220 Ω – 330 Ω cho LED xanh hoặc đỏ hoạt động ở 5 V.
7.3. Đèn flash camera DIY
- Cần điện trở 1 kΩ – 2 kΩ để giới hạn dòng điện cho LED flash mạnh, đồng thời giảm nguy cơ quá nhiệt.
8. Bảo quản và an toàn
- Không để LED và điện trở tiếp xúc trực tiếp với độ ẩm, tránh gây ngắn mạch.
- Lưu trữ điện trở ở nơi khô ráo, tránh va đập làm thay đổi giá trị.
- Khi hàn, luôn đeo kính bảo hộ và đảm bảo thông gió để tránh hít khói chì.
9. Tổng hợp các câu hỏi thường gặp (FAQ)
Có thể bạn quan tâm: Cách Dấm Xoài Bằng Đất Đèn: Hướng Dẫn Chi Tiết Từng Bước
Q1: Tôi có thể dùng điện trở 1 kΩ cho LED 12 V không?
A: Có thể, nhưng LED sẽ sáng yếu vì dòng điện giảm. Nếu muốn độ sáng tối đa, nên tính giá trị chính xác theo công thức trên.
Q2: Điện trở màu nào là chuẩn?
A: Mã màu điện trở (đỏ‑vàng‑vàng‑vàng…) giúp xác định giá trị. Tham khảo bảng màu để đọc đúng.
Q3: Cần dùng điện trở công suất 0.5 W hay 1 W?
A: Khi công suất tiêu thụ trên 0.25 W, nên chọn điện trở 1 W để có độ an toàn và tuổi thọ cao.
Q4: Có thể dùng điện trở thay vì driver LED không?
A: Đối với các mạch LED đơn giản, điện trở đủ. Tuy nhiên, với chuỗi dài hoặc công suất lớn, driver chuyên dụng sẽ ổn định hơn.
10. Kết luận
Việc cách gắn điện trở cho đèn LED không chỉ là một kỹ thuật cơ bản mà còn là yếu tố quyết định độ bền và hiệu suất của hệ thống chiếu sáng. Bằng cách xác định đúng điện áp nguồn, tính toán giá trị điện trở chính xác, lựa chọn loại điện trở phù hợp và thực hiện hàn nối cẩn thận, bạn có thể tự tin lắp đặt các dự án LED tại nhà hoặc trong môi trường công nghiệp. Hãy luôn kiểm tra lại các kết nối và nhiệt độ điện trở sau khi hoạt động để đảm bảo an toàn và kéo dài tuổi thọ sản phẩm.
