Giới thiệu nhanh

Cách đấu mạch đèn LED là kỹ năng cơ bản nhưng quan trọng cho mọi người muốn tự lắp đặt chiếu sáng trong nhà, văn phòng hay các dự án DIY. Bài viết này sẽ cung cấp quy trình từng bước, giải thích nguyên lý hoạt động và lưu ý an toàn, giúp bạn thực hiện nhanh chóng và đúng chuẩn.

Tóm tắt quy trình thực hiện

1. Xác định nhu cầu ánh sáng – lựa chọn công suất, màu sắc và số lượng LED.
2. Chuẩn bị vật liệu – dây dẫn, công tắc, nguồn cấp (driver), phụ kiện nối.
3. Lập sơ đồ mạch – vẽ sơ đồ kết nối theo chuẩn điện áp và dòng điện.
4. Cắt và lột dây – chuẩn bị đoạn dây dài phù hợp, lột đầu dây 5‑10 mm.
5. Nối các thành phần – gắn driver, nối LED vào dây, lắp công tắc.
6. Kiểm tra và thử nghiệm – đo điện áp, kiểm tra độ sáng, phát hiện lỗi.
7. Hoàn thiện và bảo trì – cố định dây, bọc cách điện, bảo quản lâu dài.

1. Nguyên lý cơ bản của đèn LED và lý do cần đấu mạch đúng cách

Đèn LED (Light Emitting Diode) là thiết bị bán dẫn phát sáng khi có dòng điện chạy qua. Điện áp và dòng điện cần được kiểm soát chặt chẽ; nếu quá cao, LED sẽ bị cháy, nếu quá thấp sẽ không sáng đủ. Vì vậy, driver (nguồn cấp ổn định) luôn được sử dụng để chuyển đổi nguồn AC hoặc DC sang điện áp và dòng điện phù hợp với từng loại LED.

2. Lựa chọn vật liệu và công cụ cần chuẩn bị

Thành phần	Mô tả	Lưu ý khi chọn
LED strip / module	Dải LED hoặc module dạng vuông, tròn	Kiểm tra công suất (W/m) và điện áp (12 V, 24 V)
Driver (Power supply)	Bộ nguồn chuyển đổi AC/DC	Đảm bảo công suất ≥ tổng công suất LED, ổn định điện áp
Dây dẫn	Dây đồng đa năng, AWG 18‑22	Chọn dây chịu được dòng tối đa ít nhất 20 % so với tải
Công tắc	Công tắc đẩy, công tắc dimmer (nếu cần)	Dimmer phải tương thích với loại driver
Ốp bọc, kẹp cố định	Ống silicone, kẹp kim loại	Đảm bảo cách nhiệt và bảo vệ dây
Công cụ	Kìm, dao cắt, máy hàn, đồng hồ vạn năng	Đo điện áp, kiểm tra nối đúng cực

3. Bước 1: Xác định nhu cầu chiếu sáng

• Mục đích sử dụng: ánh sáng nền, chiếu sáng chính, hoặc tạo hiệu ứng màu.
• Diện tích cần chiếu: tính tổng diện tích và xác định số mét dải LED cần.
• Màu sắc và độ sáng: lựa chọn nhiệt độ màu (2700 K – 6500 K) và độ sáng (lumens).
• Tiêu chuẩn an toàn: đảm bảo các thành phần đáp ứng tiêu chuẩn IEC/UL.

4. Bước 2: Lập sơ đồ mạch

Có thể bạn quan tâm: Cách Đấu Công Tắc Nhiều Bóng Đèn: Hướng Dẫn Chi Tiết Từng Bước

Một sơ đồ mạch đơn giản gồm: Nguồn AC → Driver → LED → Công tắc → Trở lại driver.
– Nếu dùng nhiều dải LED, chia thành các nhánh song song để cân bằng dòng điện.
– Đánh dấu cực dương (+) và cực âm (‑) trên mỗi đoạn LED; nối đúng chiều để tránh hiện tượng “đảo ngược”.

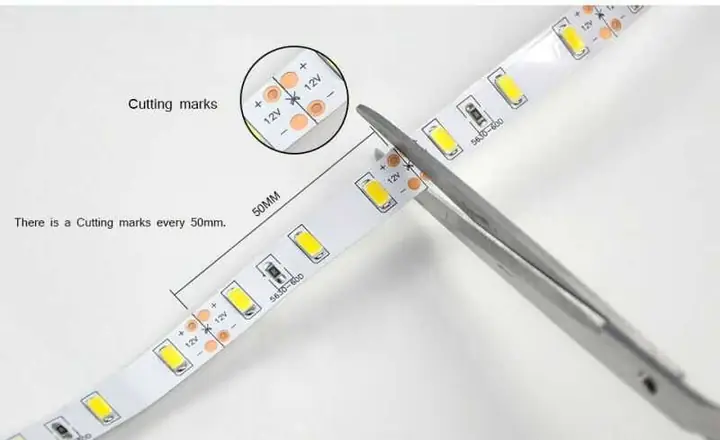

5. Bước 3: Chuẩn bị và cắt dây

1. Đo độ dài dây dựa trên khoảng cách giữa nguồn và vị trí lắp LED.
2. Cắt dây bằng dao cắt hoặc kéo chuyên dụng, tránh cắt quá ngắn.
3. Lột đầu dây 5‑10 mm, làm sạch lõi đồng để nối dễ dàng.

6. Bước 4: Nối các thành phần

6.1. Kết nối driver

• Đầu vào driver (Input) nối vào nguồn điện AC (220 V VN) hoặc nguồn DC tùy loại.
• Đảm bảo đầu nối được bảo vệ bằng vỏ bọc cách điện và được cố định chắc chắn.

6.2. Nối LED vào driver

• Đầu ra driver (Output) cung cấp điện áp ổn định (12 V/24 V).
• Nối cực dương (+) của LED với đầu ra dương, cực âm (‑) với đầu ra âm.
• Khi sử dụng nhiều dải, nối song song: mỗi dải nhận cùng một điện áp, tổng dòng sẽ chia đều.

6.3. Lắp công tắc

• Đặt công tắc giữa driver và LED nếu muốn điều khiển bật/tắt.
• Đối với dimmer, nối đầu vào dimmer vào nguồn driver, đầu ra dimmer vào LED.

6.4. Kiểm tra mối nối

Có thể bạn quan tâm: Cách Đấu Công Tắc Có Đèn Báo – Hướng Dẫn Chi Tiết Từng Bước

• Sử dụng máy hàn hoặc kẹp nối để tạo mối nối chắc, tránh hở.
• Bọc lại các mối nối bằng băng cách điện hoặc ống silicone để tăng độ bền.

7. Bước 5: Kiểm tra và thử nghiệm

1. Đo điện áp ở đầu ra driver bằng đồng hồ vạn năng, xác nhận đúng (12 V hoặc 24 V).
2. Kiểm tra dòng điện: tổng dòng không vượt quá khả năng chịu của driver (thường ghi trên nhãn).
3. Bật nguồn và quan sát: tất cả LED sáng đều, không có đoạn chập hay nhấp nháy.
4. Kiểm tra công tắc: bật/tắt hoặc điều chỉnh độ sáng (nếu có dimmer).

Nếu phát hiện bất kỳ đoạn LED nào không sáng, kiểm tra lại cực nối và độ kín của mối hàn. Đối với hiện tượng chập, tạm thời ngắt nguồn và kiểm tra dây dẫn có bị đứt hoặc ngắn mạch không.

8. Bước 6: Hoàn thiện và bảo trì

• Cố định dây bằng kẹp, ốc vít hoặc ống dẫn để tránh rủi ro va chạm.
• Bọc kín các mối nối bằng ống silicone để chịu nhiệt và chống ẩm.
• Kiểm tra định kỳ mỗi 3‑6 tháng: đo điện áp, kiểm tra dấu hiệu chập, thay driver nếu cần.

Theo thông tin tổng hợp từ panasonicvn.com.vn, việc lựa chọn driver chất lượng và thực hiện đấu mạch đúng chuẩn không chỉ kéo dài tuổi thọ LED mà còn giảm đáng kể nguy cơ cháy nổ do quá tải.

9. Các lưu ý an toàn quan trọng

• Ngắt nguồn trước khi bắt đầu bất kỳ công việc nào.
• Sử dụng dụng cụ cách điện khi làm việc với nguồn AC.
• Không tự ý thay đổi điện áp của driver; nếu cần thay đổi, hãy mua driver mới phù hợp.
• Kiểm tra tiêu chuẩn CE/UL của các linh kiện để đảm bảo tuân thủ quy định an toàn điện.

10. Câu hỏi thường gặp (FAQ)

Q1: Tôi có thể dùng nguồn 5 V USB để cấp LED không?
A: Chỉ khi LED được thiết kế cho 5 V và công suất rất thấp (dưới 1 W). Đối với hầu hết dải LED 12 V/24 V, nguồn USB không đủ.

Có thể bạn quan tâm: Cách Đấu Chiết Áp Đèn: Hướng Dẫn Chi Tiết Từng Bước

Q2: LED có thể hoạt động liên tục bao lâu?
A: Thông thường từ 30.000‑50.000 giờ (khoảng 3‑5 năm nếu dùng 8 giờ/ngày). Độ bền phụ thuộc vào nhiệt độ môi trường và chất lượng driver.

Q3: Làm sao để giảm nhiệt độ LED khi lắp trong không gian kín?
A: Sử dụng đèn LED có tản nhiệt (heat sink) hoặc lắp dải LED trên đồ vật kim loại để tản nhiệt tốt hơn.

Q4: Khi có hiện tượng nhấp nháy, nguyên nhân thường là gì?
A: Thường do driver không ổn định, dây nối lỏng hoặc LED bị lỗi. Kiểm tra lại các mối nối và thay driver nếu cần.

11. Tổng kết

Việc đấu mạch đèn LED không khó nếu bạn nắm rõ nguyên lý, chuẩn bị đầy đủ vật liệu và tuân thủ các bước an toàn. Bắt đầu bằng việc xác định nhu cầu chiếu sáng, lập sơ đồ mạch, chuẩn bị dây dẫn, nối đúng cực, kiểm tra điện áp và cuối cùng là hoàn thiện bằng cách bảo vệ mối nối. Khi thực hiện đúng quy trình, bạn sẽ có hệ thống chiếu sáng bền, tiết kiệm năng lượng và an toàn cho không gian sống hoặc làm việc.

Cách đấu mạch đèn LED không chỉ giúp bạn tiết kiệm chi phí mua sắm mà còn mở ra cơ hội sáng tạo trong các dự án DIY, mang lại ánh sáng đẹp mắt và hiệu quả. Hãy áp dụng các bước trên và trải nghiệm sự khác biệt!
