Bo mạch đèn LED quảng cáo là thành phần trung tâm của hầu hết các hệ thống chiếu sáng quảng cáo hiện đại. Nó không chỉ cung cấp nguồn điện ổn định cho các dải LED mà còn quản lý các chế độ hiển thị, màu sắc và hiệu ứng ánh sáng. Bài viết dưới đây sẽ giải thích chi tiết về cấu tạo, chức năng, lợi ích và những lưu ý quan trọng khi chọn mua bo mạch cho dự án quảng cáo của bạn.
Bo mạch đèn LED quảng cáo là bộ điều khiển điện tử chịu trách nhiệm cấp nguồn, bảo vệ và điều khiển các dải LED để tạo ra hình ảnh, chữ viết hoặc hiệu ứng ánh sáng đa dạng. Nó thường bao gồm nguồn điện (driver), mạch bảo vệ quá tải, bộ vi xử lý hoặc chip điều khiển, và các cổng kết nối cho các dải LED. Nhờ có bo mạch, người dùng có thể tùy chỉnh độ sáng, màu sắc, tốc độ chạy và các chế độ hiển thị một cách dễ dàng, đồng thời tăng tuổi thọ và độ ổn định cho hệ thống.
1. Cấu tạo cơ bản của bo mạch đèn LED quảng cáo
1.1. Nguồn cấp (Driver)
Nguồn cấp là phần quan trọng nhất, chuyển đổi điện áp cao (thường 220 V AC) thành điện áp thấp, ổn định phù hợp cho LED (12 V, 24 V hoặc 48 V DC). Các driver hiện đại còn tích hợp chức năng bảo vệ quá áp, quá nhiệt và ngắn mạch, giúp kéo dài tuổi thọ của dải LED.
1.2. Bộ vi xử lý / Chip điều khiển
Chip điều khiển (như STM32, Arduino, ESP32) nhận lệnh từ người dùng qua phần mềm hoặc điều khiển từ xa và điều chỉnh các kênh LED. Nhờ có chip này, bo mạch có thể thực hiện các hiệu ứng phức tạp như chạy dải, nhấp nháy, chuyển màu mượt mà và đồng bộ hoá âm thanh.
1.3. Mạch bảo vệ

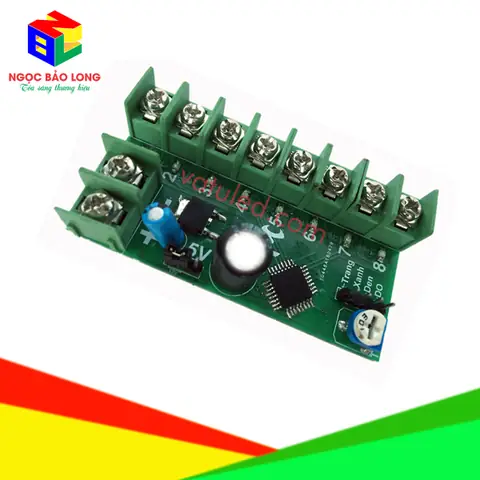

Bo Mạch Đèn Led Quảng Cáo
Có thể bạn quan tâm: Hướng Dẫn Chi Tiết Về Bo Mạch Điều Khiển Đèn Led: Cách Lựa Chọn, Lắp Đặt Và Tối Ưu Hiệu Năng
Bao gồm các thành phần như diode ngược, điện trở giới hạn dòng, tụ lọc và mạch bảo vệ quá tải. Chúng giúp ngăn ngừa các sự cố điện, giảm thiểu nguy cơ cháy nổ và bảo vệ dải LED khỏi các biến động điện áp.
1.4. Cổng kết nối
Các đầu ra (output) của bo mạch thường có dạng cắm nhanh (plug‑and‑play) hoặc cáp solder. Một số bo mạch còn hỗ trợ giao tiếp không dây (Wi‑Fi, Bluetooth) để điều khiển từ smartphone hoặc máy tính bảng.
2. Các loại bo mạch phổ biến trên thị trường
Loại bo mạch
Đặc điểm nổi bật
Ứng dụng điển hình
Driver cố định
Cung cấp điện áp duy nhất, không thay đổi độ sáng
Đèn LED nội thất, biển hiệu tĩnh
Driver điều chỉnh (PWM)
Điều chỉnh độ sáng bằng điều chế độ rộng xung
Quảng cáo động, biển LED công cộng
Bo mạch RGB
Điều khiển ba màu cơ bản (Đỏ‑Lục‑Lam) để tạo ra hàng ngàn màu
Màn hình LED quảng cáo, bảng hiệu màu
Bo mạch Wi‑Fi/IoT
Kết nối mạng, cho phép lập lịch và điều khiển từ xa
Quảng cáo ngoài trời, hệ thống chiếu sáng thông minh
Bo mạch âm thanh đồng bộ
Đồng bộ ánh sáng với nhạc
Sự kiện, lễ hội, quảng cáo âm nhạc
3. Lợi ích khi sử dụng bo mạch chất lượng cao
Tiết kiệm năng lượng: Driver hiệu suất cao (≥90 %) giảm tiêu thụ điện và chi phí vận hành.
Ổn định và an toàn: Các tính năng bảo vệ ngăn ngừa hỏng hóc, giảm rủi ro cháy nổ.
Độ bền lâu dài: Thiết kế chịu nhiệt và chống ẩm, phù hợp với môi trường ngoài trời.
Dễ dàng quản lý: Giao diện phần mềm thân thiện, cho phép lập lịch, cập nhật nội dung nhanh chóng.
Hiệu ứng đa dạng: Khả năng tạo ra hàng ngàn màu sắc và chuyển động, tăng sức hút cho quảng cáo.
4. Các yếu tố cần cân nhắc khi lựa chọn bo mạch
4.1. Công suất và điện áp đầu vào
Xác định công suất tổng của dải LED (Watt) và chọn driver có công suất lớn hơn ít nhất 20 % để tránh quá tải. Đối với hệ thống lớn, nên chọn driver đa kênh (multi‑channel) để phân bổ tải đều.
Nếu muốn hiển thị nhiều màu hoặc tạo hiệu ứng đồng thời, cần bo mạch hỗ trợ ít nhất 3‑4 kênh (RGB) hoặc nhiều hơn cho các dải LED có màu phụ (White, Amber…).
4.3. Khả năng tương thích
Đảm bảo bo mạch tương thích với loại LED bạn đang dùng (điện áp, loại chip LED, độ dày dải). Thông thường nhà sản xuất sẽ cung cấp bảng thông số tương thích.
4.4. Giao thức điều khiển
PWM: Điều chỉnh độ sáng mượt mà, phù hợp cho hầu hết các ứng dụng.
DMX512: Dùng trong ngành giải trí, cho phép điều khiển nhiều thiết bị đồng thời.
Wi‑Fi/Bluetooth: Dễ dàng tích hợp vào hệ thống IoT, cho phép quản lý từ xa.
4.5. Độ tin cậy của nhà cung cấp
Lựa chọn nhà sản xuất hoặc nhà phân phối có uy tín, cung cấp bảo hành và hỗ trợ kỹ thuật. Thông tin này có thể được kiểm chứng qua các đánh giá người dùng và chứng nhận chất lượng (CE, RoHS).
Theo dữ liệu của panasonicvn.com.vn, các sản phẩm bo mạch được kiểm định chuẩn quốc tế thường có tuổi thọ trung bình trên 50 000 giờ hoạt động liên tục, đáp ứng nhu cầu quảng cáo lâu dài mà không lo giảm hiệu suất.
Chuẩn bị công cụ: Dụng cụ hàn, kìm cắt, thước đo điện áp, dây cáp phù hợp.
Kiểm tra nguồn điện: Đảm bảo nguồn cấp điện ổn định, không vượt quá điện áp định mức của driver.
Kết nối driver với dải LED: Gắn cáp kết nối theo màu chuẩn (V+, GND, dữ liệu). Đối với bo mạch RGB, kết nối ba kênh màu tương ứng.
Cài đặt phần mềm: Tải phần mềm điều khiển (thường đi kèm USB hoặc tải từ trang web nhà sản xuất). Thiết lập độ sáng, màu sắc, thời gian chạy.
Kiểm tra và hiệu chỉnh: Bật nguồn, kiểm tra các kênh hoạt động đúng, điều chỉnh nếu có hiện tượng nhấp nháy hoặc màu không đồng đều.
Bảo vệ: Lắp đặt hộp bảo vệ chống nước (IP65 trở lên) nếu lắp ngoài trời.
6. Bảo trì và nâng cấp
Kiểm tra định kỳ: Kiểm tra nhiệt độ hoạt động, độ chói và các dấu hiệu hao mòn trên bo mạch.
Vệ sinh: Lau nhẹ bề mặt bằng khăn mềm, tránh dùng dung dịch hoá chất gây ăn mòn.
Nâng cấp firmware: Nhiều bo mạch hỗ trợ cập nhật phần mềm để cải thiện hiệu năng và thêm tính năng mới.
Thay thế khi cần: Nếu phát hiện hiện tượng giảm độ sáng đột ngột hoặc lỗi kết nối, nên thay driver hoặc bo mạch mới để tránh ảnh hưởng tới toàn bộ hệ thống.
7. Những câu hỏi thường gặp (FAQ)
Q1: Bo mạch LED quảng cáo có cần phải có chứng nhận an toàn?
A: Đúng. Đối với các dự án công cộng, nên chọn bo mạch có chứng nhận CE, RoHS hoặc UL để đảm bảo an toàn điện và môi trường.
Q2: Có nên sử dụng bo mạch có chức năng Wi‑Fi cho quảng cáo ngoài trời?
A: Có, nhưng cần chú ý tới chuẩn IP cao (IP65‑IP67) để bảo vệ mạch khỏi ẩm và bụi. Ngoài ra, nên kiểm tra độ ổn định của mạng không dây tại địa điểm lắp đặt.
Q3: Làm sao để giảm tiêu thụ điện của hệ thống LED?
A: Chọn driver có hiệu suất cao, tối ưu độ sáng theo nhu cầu thực tế và sử dụng chế độ dimming tự động dựa trên ánh sáng môi trường.
8. Kết luận
Bo mạch đèn LED quảng cáo là yếu tố then chốt quyết định chất lượng, độ ổn định và hiệu quả của bất kỳ dự án chiếu sáng quảng cáo nào. Khi lựa chọn, người dùng cần cân nhắc công suất, số kênh, khả năng tương thích và độ tin cậy của nhà cung cấp. Đầu tư vào một bo mạch chất lượng cao không chỉ giúp tiết kiệm năng lượng mà còn kéo dài tuổi thọ của toàn bộ hệ thống, mang lại trải nghiệm ánh sáng ấn tượng và an toàn cho người sử dụng.
