Giới thiệu
Bạn muốn điều khiển đèn trong nhà chỉ bằng một tiếng vỗ tay đơn giản? bật tắt đèn bằng tiếng vỗ tay arduino là một dự án DIY (Do‑It‑Yourself) thú vị, vừa giúp tiết kiệm năng lượng, vừa mang lại trải nghiệm công nghệ hiện đại cho gia đình. Bài viết sẽ cung cấp toàn bộ quy trình chi tiết, từ chuẩn bị linh kiện đến lập trình và lắp đặt, để bạn có thể tự tay thực hiện ngay hôm nay.
Có thể bạn quan tâm: Bảng Đèn Led Điện Tử: Tổng Quan, Công Dụng Và Lựa Chọn Thông Minh Cho Không Gian Sống
Tóm tắt quy trình thực hiện
- Chuẩn bị linh kiện: Arduino Uno, mô‑đun thu âm (microphone sensor), relay 5V, dây nối, nguồn điện.
- Kết nối mạch: Gắn relay vào chân số 8 của Arduino, nối micro‑sensor vào chân A0 và GND.
- Lập trình Arduino: Tải code nhận dạng âm thanh, xác định ngưỡng vỗ tay và điều khiển relay bật/tắt đèn.
- Kiểm tra và hiệu chỉnh: Thử nghiệm với các mức âm thanh khác nhau, điều chỉnh ngưỡng trong code để tránh kích hoạt sai.
- Lắp đặt cuối cùng: Gắn relay vào mạch điện của đèn, kiểm tra an toàn và hoàn thiện.
1. Chuẩn bị linh kiện và công cụ
| Linh kiện | Số lượng | Ghi chú |
|---|---|---|
| Arduino Uno | 1 | Bo mạch điều khiển chính |
| Microphone sound sensor | 1 | Nhận âm thanh vỗ tay |
| Relay module 5V | 1 | Điều khiển nguồn AC cho đèn |
| Dây nối (jumper) | Đủ | Kết nối các chân |
| Nguồn 5V USB | 1 | Cung cấp điện cho Arduino |
| Đèn (đèn LED hoặc đèn AC) | 1 | Đối tượng cần bật tắt |
| Đầu cắm điện (nếu dùng đèn AC) | 1 | Đảm bảo an toàn điện |
Bạn có thể mua các linh kiện này tại các cửa hàng điện tử hoặc trên các trang thương mại điện tử. Đối với người mới bắt đầu, microphone sound sensor thường đi kèm với mạch khuếch đại, giúp nhận âm thanh ở mức nhạy vừa phải.

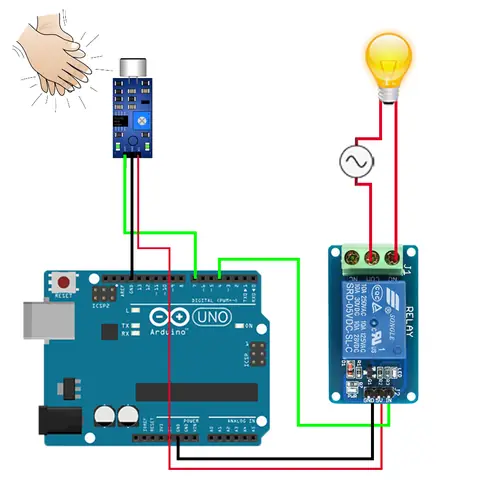

2. Kết nối mạch điện
Có thể bạn quan tâm: Hướng Dẫn Toàn Diện Về Bẫy Đèn Diệt Côn Trùng – Cách Chọn, Lắp Đặt Và Bảo Dưỡng Hiệu Quả
2.1. Kết nối micro‑sensor
- VCC của sensor nối vào 5V trên Arduino.
- GND nối vào GND của Arduino.
- AO (Analog Output) nối vào chân A0 của Arduino.
2.2. Kết nối relay
- VCC của relay nối vào 5V của Arduino.
- GND nối vào GND.
- IN (điều khiển) nối vào chân D8 của Arduino.
- COM và NO (Normally Open) của relay sẽ được nối vào mạch điện của đèn. Khi relay được kích hoạt, mạch sẽ đóng và đèn sẽ sáng.
Lưu ý an toàn: Khi làm việc với điện áp AC, luôn tắt nguồn và sử dụng dây điện có cách điện tốt. Nếu không chắc chắn, hãy nhờ người có kinh nghiệm.
3. Lập trình Arduino
// Định nghĩa chân
const int micPin = A0; // Cảm biến âm thanh
const int relayPin = 8; // Relay
int threshold = 600; // Ngưỡng âm thanh (có thể điều chỉnh) void setup() { pinMode(relayPin, OUTPUT); digitalWrite(relayPin, LOW); // Đảm bảo relay tắt lúc khởi động Serial.begin(9600);
} void loop() { int micValue = analogRead(micPin); Serial.println(micValue); // Giúp hiệu chỉnh ngưỡng qua Serial Monitor if (micValue > threshold) { // Nhận diện tiếng vỗ tay digitalWrite(relayPin, HIGH); // Bật đèn delay(500); // Đợi nửa giây để tránh bật liên tục digitalWrite(relayPin, LOW); // Tắt đèn delay(1000); // Thời gian chờ trước lần vỗ tiếp theo }
}
3.1. Điều chỉnh ngưỡng
Có thể bạn quan tâm: Bẫy Chồn Đèn Vào Tháng Mấy? Hướng Dẫn Chi Tiết Và Thời Gian Tối Ưu
Mở Serial Monitor (Ctrl + Shift + M) và vỗ tay gần cảm biến. Giá trị hiển thị sẽ thay đổi. Đặt threshold sao cho giá trị cao hơn mức ồn nền nhưng thấp hơn mức vỗ tay mạnh. Ví dụ, nếu giá trị trung bình là 300 và vỗ tay lên tới 800, đặt ngưỡng khoảng 600 là hợp lý.
3.2. Tối ưu hoá code
- Thêm debounce để tránh phản hồi nhiều lần khi vỗ tay mạnh.
- Sử dụng interrupt nếu muốn phản hồi nhanh hơn.
- Đối với môi trường ồn, cân nhắc áp dụng filter trung bình (moving average) trên giá trị analog.
4. Kiểm tra và hiệu chỉnh
- Nạp code vào Arduino qua cáp USB.
- Mở Serial Monitor để quan sát giá trị âm thanh.
- Vỗ tay trước cảm biến và quan sát đèn bật/tắt.
- Nếu đèn không phản hồi, kiểm tra:
- Kết nối relay có đúng không.
- Ngưỡng threshold có phù hợp không.
- Relay có nhận điện từ nguồn AC không (đối với đèn AC).
5. Lắp đặt cuối cùng
Sau khi kiểm tra thành công trên breadboard, bạn có thể hàn các dây lại và đặt chúng vào hộp điện để bảo vệ. Đối với đèn AC, hãy nối COM của relay vào dây Live và NO vào đầu đèn. Đảm bảo dây Neutral được nối trực tiếp vào đèn. Khi Arduino kích hoạt, relay sẽ đóng mạch, cho phép dòng điện chạy qua đèn.
Có thể bạn quan tâm: Bảo Giá Đèn Pha Led 300w: Thông Tin Giá Cập Nhật Và Lựa Chọn Thông Minh
Theo thông tin tổng hợp từ panasonicvn.com.vn, việc áp dụng các giải pháp tự động hoá gia đình không chỉ tăng tiện nghi mà còn giúp giảm tiêu thụ năng lượng đáng kể, đặc biệt khi kết hợp với các cảm biến thông minh.
6. Mở rộng và tùy chỉnh
- Thêm nút bật/tắt thủ công: Gắn một công tắc vào chân digital khác để có thể điều khiển đèn mà không cần vỗ tay.
- Sử dụng Bluetooth: Kết nối Arduino với module HC‑05, cho phép điều khiển qua điện thoại.
- Kết hợp với Home Assistant: Đưa tín hiệu relay lên nền tảng IoT để quản lý từ xa.
Kết luận
Việc bật tắt đèn bằng tiếng vỗ tay arduino không chỉ là một dự án học tập thú vị mà còn mang lại lợi ích thực tiễn cho ngôi nhà thông minh. Bạn chỉ cần chuẩn bị một vài linh kiện, lắp ráp mạch, viết một đoạn code ngắn và tinh chỉnh ngưỡng âm thanh. Khi hoàn thiện, chỉ cần một tiếng vỗ tay, đèn sẽ bật hoặc tắt tự động, giúp bạn tiết kiệm năng lượng và tạo nên không gian sống hiện đại, tiện nghi. Hãy thử ngay và trải nghiệm cảm giác điều khiển ánh sáng bằng âm thanh!
