Bản Vẽ Cad Cột Đèn Cao Áp: Hướng Dẫn Chi Tiết Và Lưu Ý Quan Trọng

Bản vẽ CAD cột đèn cao áp là tài liệu kỹ thuật quan trọng giúp các kỹ sư, nhà thầu và nhà thiết kế điện lực thực hiện lắp đặt, bảo trì và nâng cấp hệ thống chiếu sáng đường phố một cách an toàn và hiệu quả. Bài viết dưới đây sẽ cung cấp toàn bộ kiến thức cần thiết, từ khái niệm cơ bản, các tiêu chuẩn liên quan, quy trình tạo bản vẽ, đến những lưu ý thực tiễn khi áp dụng trong thực tế.

Có thể bạn quan tâm: Bóng Đèn Ý Tưởng Vector: Khám Phá Nguồn Cảm Hứng Thiết Kế Sáng Tạo

Tổng quan nhanh về bản vẽ CAD cột đèn cao áp

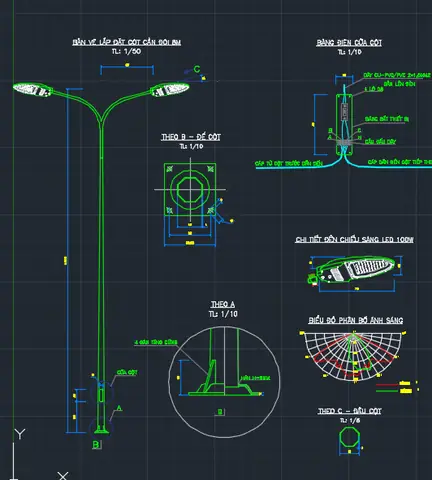

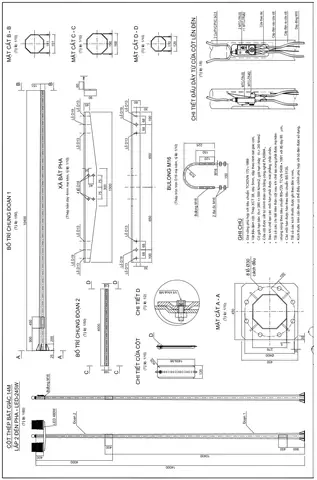

Bản vẽ CAD cột đèn cao áp là mô hình điện tử được tạo ra bằng phần mềm AutoCAD hoặc các phần mềm thiết kế tương tự, mô tả chi tiết cấu trúc, kích thước, vị trí lắp đặt và các thông số kỹ thuật của cột đèn cao áp. Nó bao gồm các lớp (layers) riêng biệt cho phần cơ khí, phần điện, và các ký hiệu an toàn, đồng thời tuân thủ các tiêu chuẩn quốc gia và quốc tế như TCVN 6495‑1, IEC 60529 và IEC 60898. Nhờ bản vẽ này, các bên liên quan có thể:

• Đánh giá tính khả thi của dự án trước khi thi công.
• Đảm bảo tuân thủ quy định về độ cao, khoảng cách cách điện và an toàn lao động.
• Tiết kiệm thời gian và chi phí bằng cách giảm thiểu sai sót trong giai đoạn thi công và bảo trì.

1. Các thành phần cơ bản của bản vẽ CAD cột đèn cao áp

1.1. Hình học cơ bản

• Chiều cao cột: Thông thường từ 8–12 m tùy theo yêu cầu chiếu sáng và quy định địa phương.
• Đường kính trụ: Thường dao động 120–250 mm, phụ thuộc vào tải trọng và vật liệu (thép, nhôm).
• Mặt bích (base plate): Kích thước và số lỗ gắn cố định phải phù hợp với nền móng.

1.2. Các thành phần điện

• Bộ điều khiển (controller): Được đặt ở vị trí dễ tiếp cận để bảo trì, thường có công suất 2–5 kW.
• Dây cáp nguồn: Được mô tả bằng lớp “Cable” với màu mã chuẩn (đỏ – pha, xanh – trung tính, vàng – đất).
• Thiết bị bảo vệ: Rơle quá tải, cầu dao ngắt mạch, thiết bị ngắt dòng rò (RCD).

1.3. Ký hiệu an toàn

• Biểu tượng cảnh báo điện áp cao (⚡) và cảnh báo công trình (⚠️) được đặt ở các vị trí quan trọng trên bản vẽ.
• Đánh dấu khu vực cấm (No‑Go Zone) để người thi công tránh tiếp cận khi hệ thống đang hoạt động.

2. Tiêu chuẩn và quy định liên quan

Có thể bạn quan tâm: Bút Viết Bảng Đèn Led: Đánh Giá Chi Tiết, Công Nghệ Và Cách Lựa Chọn Phù Hợp

2.1. Tiêu chuẩn Việt Nam

• TCVN 6495‑1:2026 – Quy chuẩn thiết kế cột đèn chiếu sáng công cộng.
• TCVN 5712‑1:2026 – Định mức vật liệu và cấu kiện thép cho công trình hạ tầng.

2.2. Tiêu chuẩn quốc tế

• IEC 60529 – Bảo vệ độ nhập (IP) cho các bộ phận chịu thời tiết.
• IEC 60898 – Bảo vệ thiết bị điện công nghiệp, áp dụng cho bộ ngắt mạch.

2.3. Quy định an toàn lao động

• Khoảng cách an toàn tối thiểu 1,5 m giữa cột đèn và các khu vực đi lại của người dân.
• Đặt cờ báo và đèn cảnh báo trong khu vực thi công để giảm nguy cơ tai nạn.

3. Quy trình tạo bản vẽ CAD cột đèn cao áp

3.1. Thu thập dữ liệu đầu vào

1. Xác định vị trí lắp đặt: Sử dụng bản đồ địa hình, GIS hoặc bản đồ địa chính.
2. Thu thập thông số kỹ thuật: Công suất đèn, loại đèn (LED, HID), yêu cầu chiếu sáng (lux).
3. Kiểm tra quy định địa phương: Độ cao tối đa, khoảng cách tối thiểu giữa các cột.

3.2. Thiết kế sơ đồ tổng thể

• Vẽ đường dẫn cáp và vị trí công tắc trên lớp “Electrical”.
• Đánh dấu điểm gắn đèn và điểm kết nối đất trên lớp “Structure”.

3.3. Chi tiết hoá các thành phần

• Tạo block cho trụ, đèn, bộ điều khiển để tái sử dụng trong các dự án khác.
• Áp dụng thuộc tính (attributes) để ghi chú các thông số như Height=10m, Material=Steel, Voltage=220V.

3.4. Kiểm tra và xác nhận

Có thể bạn quan tâm: Bóng Đèn Ốp Trần Điện Quang: Hướng Dẫn Chọn Mua, Lắp Đặt Và Bảo Trì Toàn Diện

• Kiểm tra độ trùng lặp (clash detection) giữa các lớp cơ khí và điện.
• Rà soát tính năng bảo vệ: Đảm bảo các thiết bị bảo vệ được đặt đúng vị trí và có thông số phù hợp.

3.5. Xuất file và lưu trữ

• Xuất bản vẽ ở định dạng DWG và PDF để chia sẻ với các bên liên quan.
• Lưu trữ bản vẽ trên hệ thống quản lý tài liệu (DMS) của công ty để dễ dàng truy xuất.

4. Lưu ý thực tiễn khi triển khai bản vẽ CAD cột đèn cao áp

4.1. Độ chính xác của mô hình địa hình

• Sử dụng dữ liệu DEM (Digital Elevation Model) để điều chỉnh độ cao cột phù hợp với địa hình thực tế, tránh việc cột bị nghiêng hoặc không đạt chuẩn độ cao chiếu sáng.

4.2. Tính khả thi về vật liệu

• Khi lựa chọn thép chịu lực, cần kiểm tra hệ số an toàn (SF) ít nhất 1,5 theo tiêu chuẩn TCVN 5712‑1 để đảm bảo cột không bị gãy dưới tải trọng gió và tải trọng tĩnh.

4.3. Đánh giá môi trường

• Đối với khu vực có độ ẩm cao hoặc khí hậu biển, chọn độ bảo vệ IP65 hoặc cao hơn cho các bộ phận điện để tránh ăn mòn.

4.4. Bảo trì và sửa chữa

• Đánh dấu điểm truy cập bảo trì (maintenance access point) trên bản vẽ, giúp đội ngũ bảo trì nhanh chóng xác định vị trí ngắt điện và thay thế đèn.

4.5. Phối hợp với các bên liên quan

• Đảm bảo bản vẽ được chia sẻ với nhà thầu, nhà cung cấp thiết bị và cơ quan quản lý đô thị để tránh sai lệch trong quá trình thi công.

Theo thông tin tổng hợp từ panasonicvn.com.vn, việc chuẩn bị bản vẽ CAD chi tiết và tuân thủ các tiêu chuẩn kỹ thuật không chỉ nâng cao hiệu suất chiếu sáng mà còn giảm thiểu rủi ro an toàn trong quá trình vận hành.

Có thể bạn quan tâm: Bóng Đèn Điện Tử Nga: Tổng Quan Công Nghệ, Ưu Nhược Điểm Và Lựa Chọn Mua Thông Minh

5. Các phần mềm hỗ trợ thiết kế bản vẽ CAD cột đèn cao áp

Phần mềm	Ưu điểm	Nhược điểm	Giá tham khảo
AutoCAD 2026	Đa năng, hỗ trợ 3D, thư viện block phong phú	Chi phí bản quyền cao	4.500.000 VNĐ/năm
BricsCAD	Tương thích DWG, giao diện thân thiện	Ít tính năng mô phỏng điện	3.200.000 VNĐ/năm
SolidWorks Electrical	Tích hợp mô phỏng mạch điện, quản lý dữ liệu	Yêu cầu cấu hình máy mạnh	6.000.000 VNĐ/năm
DraftSight	Miễn phí cho phiên bản cơ bản, hỗ trợ DWG	Không hỗ trợ 3D	Miễn phí

6. Câu hỏi thường gặp (FAQ)

Q1: Làm sao để xác định độ cao tối ưu cho cột đèn cao áp?
A: Độ cao thường được tính dựa trên yêu cầu chiếu sáng (lux) và khoảng cách giữa các cột. Công thức cơ bản: Height = √(Lux × Distance² / (π × Lumen)). Tham khảo chuẩn IEC 60598‑2‑1 để điều chỉnh.

Q2: Cần sử dụng loại cáp nào cho hệ thống cột đèn?
A: Đối với công suất dưới 5 kW, cáp XLPE 3‑dây (2 mm²) thường đủ. Đối với công suất lớn hơn, cần tăng diện tích cáp và sử dụng cáp Kraft‑Kabel chịu nhiệt cao.

Q3: Bản vẽ CAD có cần ký xác nhận của người chịu trách nhiệm kỹ thuật không?
A: Có. Theo TCVN 6495‑1, bản vẽ phải được ký xác nhận bởi kỹ sư thiết kế và đầu tư xây dựng trước khi chuyển sang giai đoạn thi công.

7. Kết luận

Bản vẽ CAD cột đèn cao áp không chỉ là công cụ thiết kế mà còn là nền tảng đảm bảo an toàn, hiệu quả và tuân thủ quy định trong toàn bộ vòng đời của dự án chiếu sáng công cộng. Khi nắm vững các thành phần kỹ thuật, tiêu chuẩn liên quan và quy trình tạo bản vẽ, các nhà thiết kế và nhà thầu có thể tối ưu hóa chi phí, giảm thiểu rủi ro và nâng cao chất lượng ánh sáng cho đô thị. Hãy luôn cập nhật phần mềm thiết kế, tuân thủ các tiêu chuẩn mới và lưu trữ bản vẽ một cách có hệ thống để đảm bảo dự án luôn đi đúng hướng.
