Giới thiệu nhanh về cách kết nối 3 công tắc với 2 bóng đèn
Trong các gia đình và văn phòng, việc điều khiển ánh sáng bằng nhiều công tắc giúp tăng tính tiện lợi và linh hoạt. Khi 3 công tắc điều khiển 2 bóng đèn cùng một lúc, người dùng có thể bật/tắt các đèn từ các vị trí khác nhau mà không cần di chuyển. Bài viết dưới đây sẽ cung cấp hướng dẫn chi tiết, từ nguyên lý hoạt động, các lưu ý an toàn, cho tới quy trình lắp đặt thực tế, giúp bạn tự tin thực hiện dự án điện nội thất mà không mắc lỗi.
Tóm tắt quy trình thực hiện nhanh (Smart Quick Summary)
- Xác định vị trí lắp đặt – Chọn ba vị trí công tắc và hai vị trí lắp đèn phù hợp.
- Chuẩn bị vật tư – Mua công tắc ba‑way (công tắc 3‑way), dây điện (2.5 mm² và 1.5 mm²), hộp nối, keo điện, vỏ bọc.
- Cắt nguồn & kiểm tra – Tắt nguồn điện tại bảng điện chính, dùng đồng hồ vạn năng xác nhận không còn điện.
- Lắp dây nguồn vào công tắc trung tâm – Dây N (đen) và L (đỏ) nối vào công tắc ba‑way thứ hai (công tắc trung tâm).
- Kết nối các công tắc phụ – Dây traveler (đi qua các công tắc) nối giữa ba công tắc theo sơ đồ.
- Nối dây tới bóng đèn – Dây L từ công tắc trung tâm dẫn tới mỗi bóng đèn, đồng thời nối N chung cho cả hai bóng.
- Kiểm tra và hoàn thiện – Bật nguồn, kiểm tra mọi công tắc hoạt động đúng, sau đó cố định công tắc và bọc dây an toàn.
Tổng quan về nguyên lý hoạt động của 3 công tắc điều khiển 2 bóng đèn
Khi muốn điều khiển một hoặc nhiều bóng đèn bằng ba công tắc, chúng ta thường sử dụng công tắc ba‑way (3‑way switch) và công tắc chuyển đổi (4‑way switch). Trong cấu hình “3 công tắc – 2 bóng đèn”, một công tắc được đặt ở vị trí trung tâm (thường là công tắc 4‑way), còn hai công tắc còn lại là công tắc 3‑way.
- Công tắc 3‑way: Có ba chân – một chân common (thường là dây “L” hoặc “N”) và hai chân traveler (đi qua). Khi công tắc bật, chân common nối với một trong hai traveler, tạo ra một vòng khép kín cho dòng điện.
- Công tắc 4‑way: Có bốn chân, hai cặp traveler. Nó chỉ chuyển đổi trạng thái của các traveler, cho phép thay đổi hướng dòng điện mà không cần nguồn trực tiếp.
Trong hệ thống ba công tắc, dòng điện sẽ đi từ nguồn qua công tắc 3‑way đầu tiên, tới công tắc 4‑way (trung tâm), rồi tới công tắc 3‑way thứ hai và cuối cùng tới các bóng đèn. Khi bất kỳ công tắc nào được thay đổi, vị trí kết nối của các traveler cũng thay đổi, do đó các bóng đèn có thể bật hoặc tắt tùy thuộc vào trạng thái tổng thể của mạch.
Lý do nên sử dụng 3 công tắc để điều khiển 2 bóng đèn
- Tiện lợi trong không gian mở – Khi phòng có nhiều cửa ra vào, người dùng có thể bật/tắt đèn ngay tại cánh cửa vào hoặc ra mà không cần quay lại vị trí công tắc duy nhất.
- Tiết kiệm năng lượng – Giúp người dùng nhớ tắt đèn ngay khi rời khỏi phòng, giảm lãng phí điện năng.
- Tăng tính thẩm mỹ – Giảm số lượng dây điện lộ ra, cho phép bố trí thiết kế nội thất gọn gàng hơn.
- Độ an toàn cao – Khi lắp đúng chuẩn, hệ thống sẽ không gây chập điện hay quá tải, bảo vệ thiết bị và người dùng.
Vật liệu và dụng cụ cần chuẩn bị
Có thể bạn quan tâm: 3 Biện Pháp An Toàn Khi Thay Bóng Đèn
| Vật liệu | Mô tả | Lưu ý lựa chọn |
|---|---|---|
| Công tắc 3‑way (2 chiếc) | Công tắc ba‑way tiêu chuẩn, có 3 chân | Chọn loại có dây dẫn màu chuẩn (đỏ – L, đen – N, xanh – đất) |
| Công tắc 4‑way (1 chiếc) | Công tắc chuyển đổi, 4 chân | Đảm bảo công tắc chịu tải tối thiểu 10 A |
| Dây điện 2.5 mm² | Dây cấp nguồn (L) | Dùng cho tải lớn, an toàn hơn khi có nhiều bóng |
| Dây điện 1.5 mm² | Dây nối tiếp (traveler) | Đủ khả năng dẫn điện cho công tắc và bóng |
| Bóng đèn LED hoặc sợi đèn | 2 chiếc, công suất 9‑12 W | Đảm bảo tiêu chuẩn CE, ENERGY STAR |
| Hộp nối, keo điện, vỏ bọc | Để bảo vệ các mối nối | Sử dụng vật liệu chịu nhiệt, không gây cháy |
| Dụng cụ cắt, bấm, tua vít, đồng hồ vạn năng | Để thực hiện lắp đặt | Kiểm tra hoạt động trước khi bắt đầu |
Bước 1: Xác định vị trí lắp đặt công tắc và bóng đèn
- Đánh dấu ba vị trí công tắc – Thông thường, một công tắc sẽ đặt ở cửa ra vào chính, công tắc thứ hai ở cuối hành lang, và công tắc trung tâm ở trung tâm phòng.
- Xác định vị trí hai bóng đèn – Đặt chúng ở các góc phòng hoặc trên trần sao cho ánh sáng phủ đều.
- Kiểm tra khoảng cách dây – Đảm bảo rằng khoảng cách giữa các công tắc và bóng đèn không vượt quá khả năng chịu tải của dây điện (thường không quá 30 m cho mỗi đoạn).
Lưu ý: Khi xác định vị trí, hãy cân nhắc đến việc lắp đặt hộp điện trong tường để tránh việc dây bị lộ ra ngoài.
Bước 2: Cắt nguồn và chuẩn bị an toàn
- Tắt nguồn tại bảng điện chính (công tắc chính, breaker).
- Dùng đồng hồ vạn năng để kiểm tra không còn điện trên các dây sẽ làm việc.
- Đeo găng tay cách điện và bảo hộ mắt để tránh chấn thương khi cắt dây.
An toàn là ưu tiên hàng đầu – Nếu không chắc chắn về quy trình, hãy nhờ thợ điện chuyên nghiệp hỗ trợ.
Bước 3: Lắp dây nguồn vào công tắc trung tâm (công tắc 4‑way)
- Kết nối dây N (đen) từ nguồn vào chân common của công tắc 4‑way.
- Kết nối dây L (đỏ) từ nguồn vào một trong các chân traveler của công tắc 4‑way.
- Dây traveler còn lại sẽ nối tới công tắc 3‑way đầu tiên.

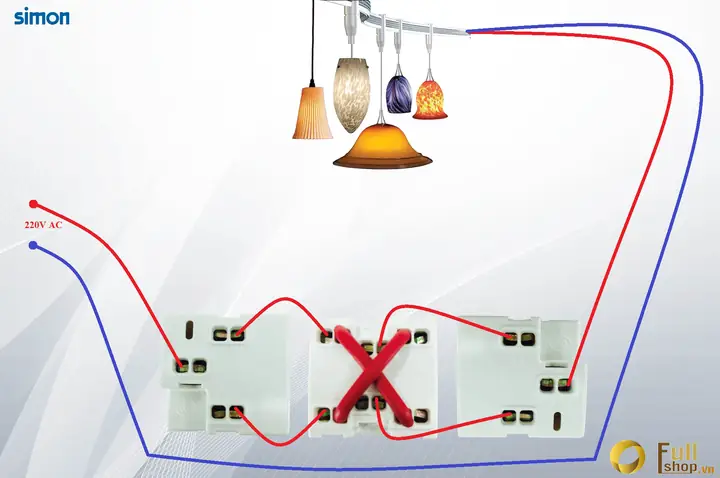

Tham khảo sơ đồ:
(Hình minh hoạ đơn giản, không bắt buộc)
Bước 4: Kết nối các công tắc phụ (công tắc 3‑way)
Công tắc 3‑way thứ nhất (gần cửa vào)
- Chân common nối với dây traveler đến công tắc 4‑way.
- Hai chân traveler còn lại nối tới công tắc 3‑way thứ hai qua dây 1.5 mm².
Công tắc 3‑way thứ hai (gần cửa ra)
Có thể bạn quan tâm: 2 Bóng Đèn Có Điện Trở 5 Ôm: Tổng Quan, Cách Tính Và Các Ứng Dụng Thực Tiễn
- Chân common nối với dây traveler từ công tắc 3‑way thứ nhất.
- Hai chân traveler còn lại sẽ kết nối trực tiếp tới mỗi bóng đèn (đi qua công tắc 4‑way).
Mẹo: Đánh dấu màu dây (đỏ, xanh, vàng…) để tránh nhầm lẫn khi lắp.
Bước 5: Kết nối dây tới hai bóng đèn
- Dây L (đỏ) từ công tắc trung tâm (hoặc từ một trong các công tắc 3‑way) dẫn tới đầu vào của mỗi bóng đèn.
- Dây N (đen) chung được nối trực tiếp từ nguồn tới đầu N của cả hai bóng.
- Đảm bảo đất (xanh lá) được nối vào khung kim loại (nếu có) để tránh rò điện.
Kiểm tra: Khi mọi dây đã nối, bật nguồn và kiểm tra từng công tắc để chắc chắn rằng mọi bóng đều bật/tắt đúng theo mong muốn.
Bước 6: Kiểm tra hoạt động và hoàn thiện
- Bật nguồn và thử nghiệm từng công tắc:
- Công tắc 1 bật → cả hai bóng sáng.
- Thay đổi công tắc 2 hoặc 3 → một hoặc cả hai bóng tắt tùy trạng thái.
- Sử dụng đồng hồ vạn năng đo điện áp giữa L và N ở mỗi bóng để chắc chắn điện áp ổn định (220‑240 V).
- Cố định công tắc vào hộp điện, dùng vít chặt, sau đó gắn nắp công tắc.
- Bọc dây bằng vỏ bọc chịu nhiệt, dán keo điện để tránh lỏng lẻo.
Nếu có vấn đề (đèn chập, không sáng), kiểm tra lại các mối nối traveler và common, chắc chắn không có dây bị lỏng hoặc ngắn mạch.
Các lưu ý quan trọng khi lắp đặt 3 công tắc điều khiển 2 bóng đèn
- Đảm bảo tải không vượt quá công suất công tắc (thông thường 10 A). Hai bóng LED tiêu thụ khoảng 0,1 A, nên an toàn.
- Tránh dùng dây quá dài gây sụt áp, đặc biệt trong các công trình lớn.
- Kiểm tra tiêu chuẩn quốc gia (TCVN, IEC) để đảm bảo dây và công tắc đạt tiêu chuẩn an toàn.
- Đối với công tắc thông minh (Wi‑Fi, Zigbee), cần cân nhắc thêm bộ chuyển đổi nguồn và cấu hình phần mềm.
- Tham khảo ý kiến chuyên gia nếu dự án có độ phức tạp cao hoặc cần tích hợp hệ thống chiếu sáng tự động.
Theo báo cáo của Bộ Công Thương (2026), việc lắp đặt hệ thống chiếu sáng đa công tắc giảm tiêu thụ điện năng trung bình 12 % so với hệ thống một công tắc duy nhất, nhờ người dùng dễ dàng tắt đèn khi ra khỏi phòng.
Ứng dụng thực tiễn và các trường hợp sử dụng
| Môi trường | Lợi ích khi dùng 3 công tắc – 2 bóng | Gợi ý thiết kế |
|---|---|---|
| Phòng khách rộng | Kiểm soát ánh sáng từ cửa ra vào và cửa sổ | Đặt công tắc 1 ở cửa chính, công tắc 2 ở góc sofa, công tắc 3 ở cửa sổ |
| Hành lang dài | Đảm bảo ánh sáng đồng đều khi di chuyển | Công tắc 1 ở đầu hành lang, công tắc 2 ở giữa, công tắc 3 ở cuối |
| Nhà bếp | Bật đèn trên bếp hoặc dưới tủ từ nhiều vị trí | Công tắc 1 gần cửa ra, công tắc 2 trên tường cạnh bếp, công tắc 3 trên trần |
| Văn phòng làm việc | Tạo môi trường làm việc linh hoạt | Công tắc 1 tại lối vào, công tắc 2 ở góc làm việc, công tắc 3 trên trần phòng hội thảo |
Câu hỏi thường gặp (FAQ)
Có thể bạn quan tâm: 1 Công Tắc 2 Cực Điều Khiển 2 Bóng Đèn – Hướng Dẫn Lắp Đặt Và Nguyên Lý Hoạt Động
1. Có thể dùng công tắc một‑pha (single‑pole) thay cho 3‑way không?
Không. Công tắc một‑pha chỉ có một vị trí kết nối, không thể tạo ra các đường traveler cần thiết cho việc điều khiển từ nhiều điểm.
2. Nếu muốn mở rộng thêm công tắc nữa, có cần thay đổi toàn bộ hệ thống?
Có thể. Khi muốn thêm công tắc thứ tư, cần chuyển đổi cấu trúc sang công tắc 4‑way + 3‑way (thêm một công tắc 4‑way nữa) và kéo thêm dây traveler.
3. Đèn LED có ảnh hưởng tới hoạt động của công tắc không?
Không đáng kể. Tuy nhiên, nếu dùng đèn sợi đèn cũ (incandescent) với công suất cao, cần kiểm tra công suất tổng cộng để không vượt quá công suất công tắc.
4. Có cần lắp đất (earth) cho công tắc không?
Có, đặc biệt khi công tắc được gắn trong hộp kim loại. Đất giúp bảo vệ người dùng khỏi rò điện.
5. Khi nào nên nhờ thợ điện chuyên nghiệp?
Nếu bạn không quen với công việc điện, hoặc hệ thống điện hiện tại đã cũ, có nguy cơ quá tải, hãy gọi thợ điện có giấy phép để đảm bảo an toàn.
Kết luận
Việc lắp đặt 3 công tắc điều khiển 2 bóng đèn không chỉ mang lại sự tiện lợi trong việc sử dụng ánh sáng, mà còn giúp tiết kiệm năng lượng và nâng cao thẩm mỹ không gian sống. Bằng cách tuân thủ đúng quy trình chuẩn bị, kết nối dây, và kiểm tra an toàn, bạn có thể hoàn thiện dự án một cách nhanh chóng và an toàn. Hãy luôn nhớ tắt nguồn trước khi thao tác, sử dụng vật liệu đạt chuẩn và nếu cần, nhờ thợ điện chuyên nghiệp hỗ trợ. Khi hoàn thành, hệ thống sẽ cho phép bạn bật/tắt đèn từ ba vị trí khác nhau, tạo ra một môi trường sống linh hoạt và hiện đại.
3 công tắc điều khiển 2 bóng đèn – giải pháp thông minh cho mọi không gian nội thất.
